摩托车辐条式车轮结构三维设计

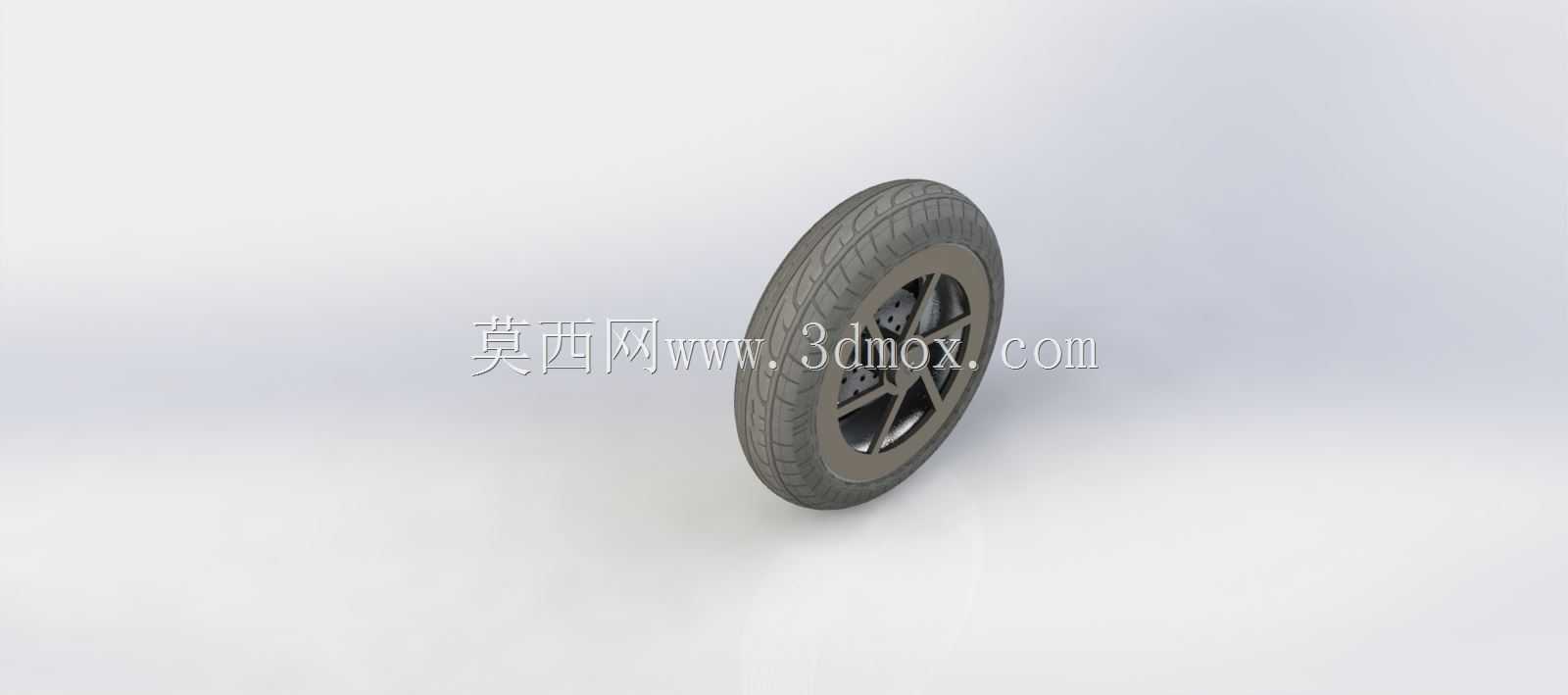

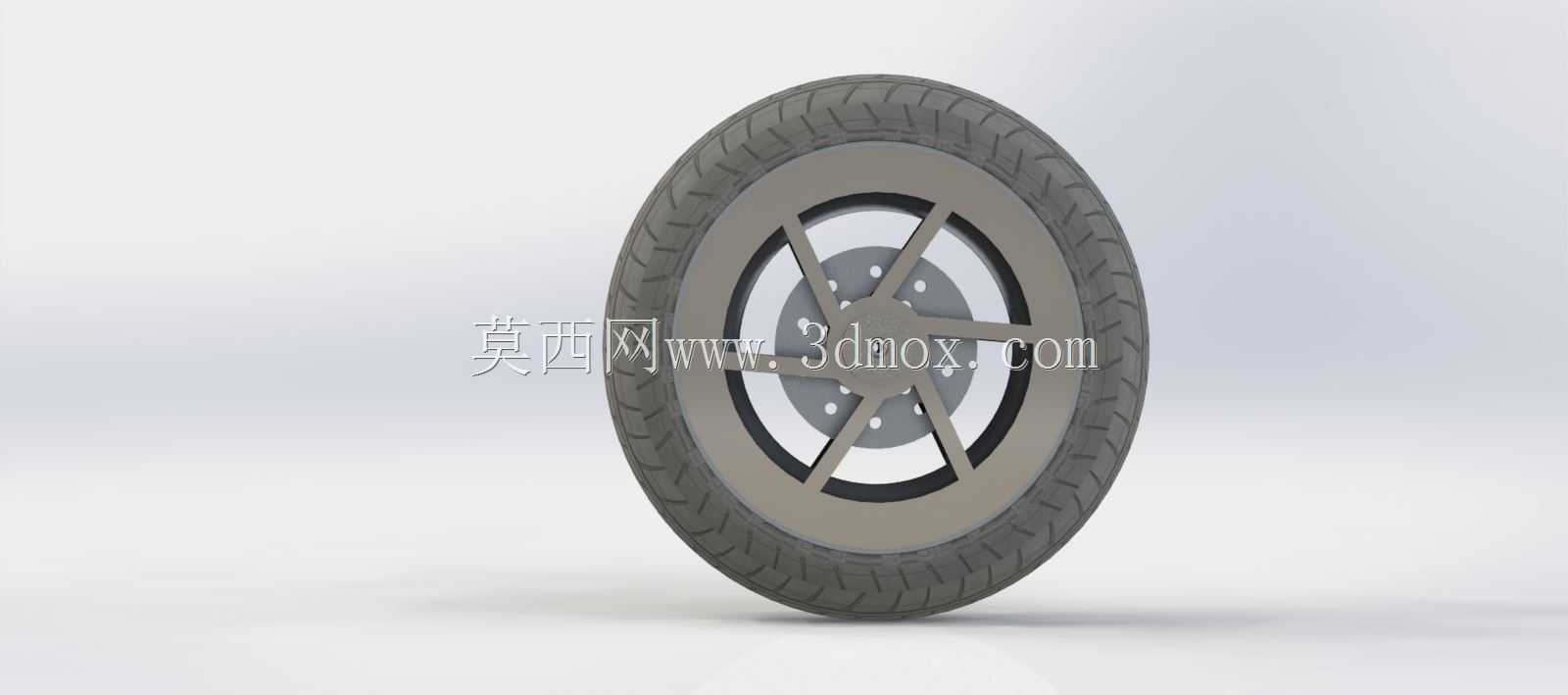

　　这款车轮结构主要适配中小排量通勤类摩托车的前轮装配场景，也可经过小幅参数调整后用于电动两轮车、轻便摩托的行走系统替换设计。从实际使用场景来看，两轮车辆的车轮需要同时承载车身整备质量与骑乘人员的动态载荷，还要应对铺装路面的细碎颠簸、过弯时的侧向剪切力，以及制动过程中传递的反向扭矩，因此在结构设计时需要兼顾刚性、轻量化与轮胎配合的密封性。

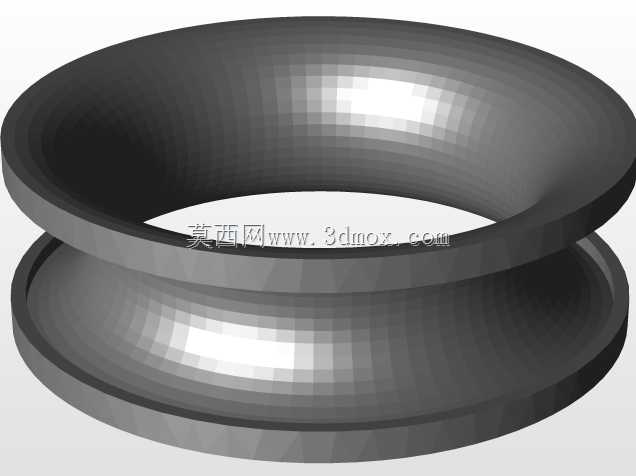

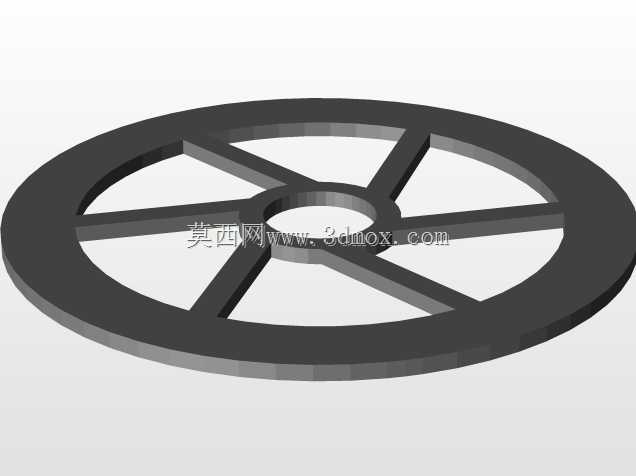

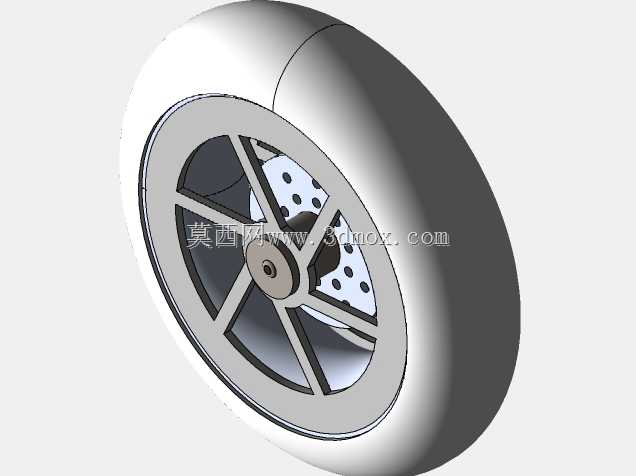

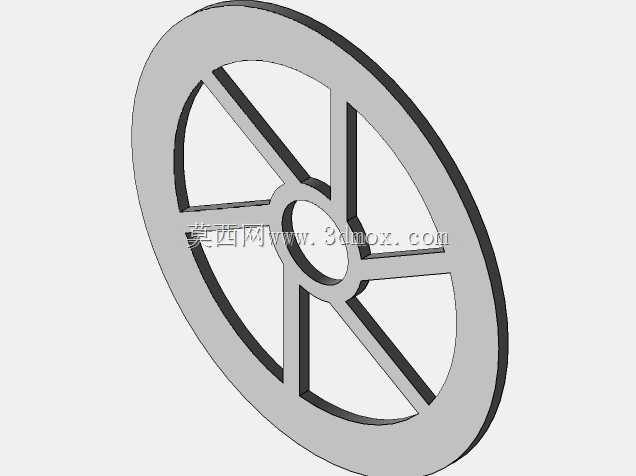

　　设计过程中首先确定了轮辋的轮廓尺寸，轮辋的胎圈座角度与台阶高度完全匹配常规真空胎的装配要求，不需要额外加装内胎即可实现气密配合，轮辋边缘的凸缘高度经过校核，能够避免车辆在大倾角过弯时轮胎脱圈的风险。轮毂部分采用五辐式镂空结构，辐条的截面做了变厚度处理，靠近轮轴安装座的位置厚度更大，向轮辋方向逐步收窄，这种设计既可以保证辐条在承受径向冲击时的抗弯强度，又能减少不必要的材料堆积，降低轮组整体的转动惯量，提升车辆加速与制动时的响应速度。

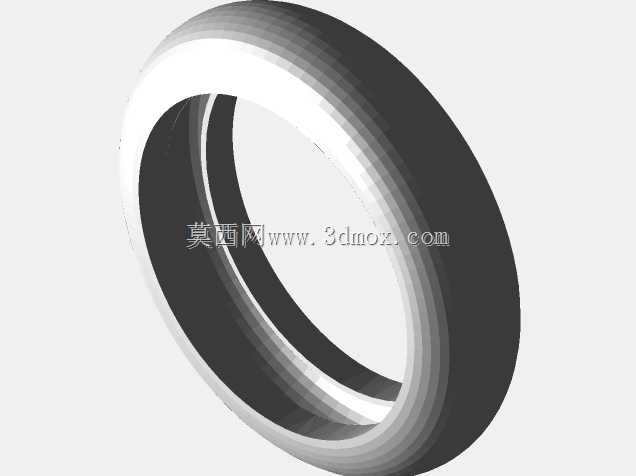

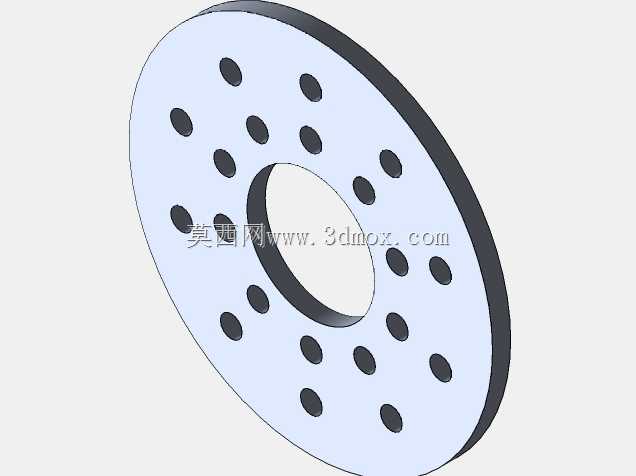

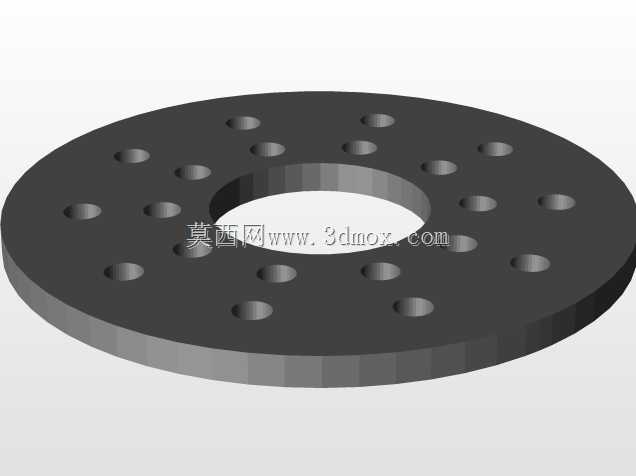

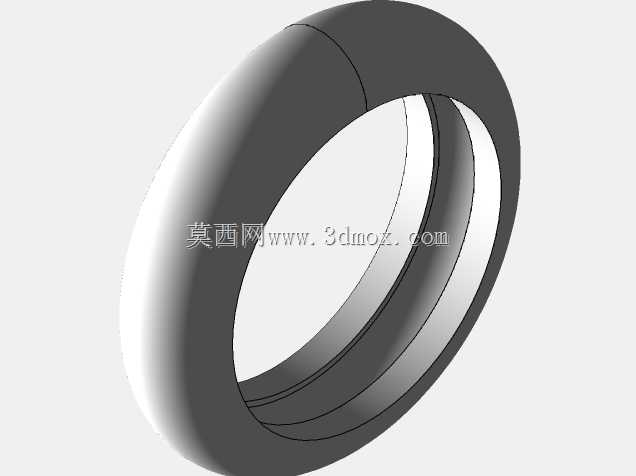

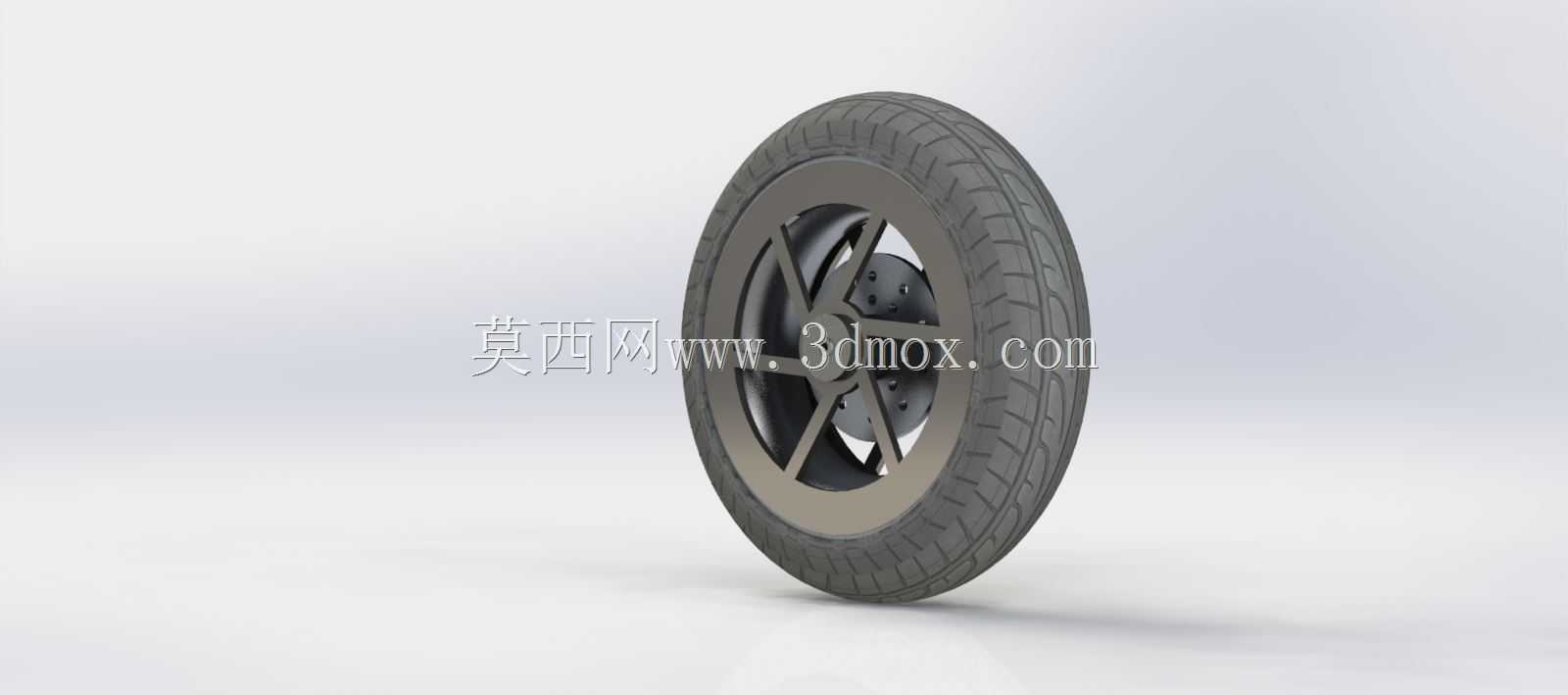

　　轮毂中心的安装孔位按照标准摩托车前轮轴的尺寸设计，周边预留了制动盘的安装螺孔位置，孔位的位置度公差在建模时做了严格约束，能够保证装配后制动盘的端面跳动量控制在合理范围内，避免制动时出现抖动问题。轮胎部分的胎纹采用了兼顾干湿地抓地力的沟槽设计，主沟槽沿轮胎周向呈断续排布，横向沟槽的角度经过优化，能够在湿滑路面快速排走胎面与路面之间的积水，减少水滑风险，胎面的橡胶厚度按照常规通勤轮胎的磨损余量设置，保证正常使用场景下的使用寿命。

　　建模过程中对轮辋与轮胎的配合面做了干涉检查，确保轮胎装配后胎圈与轮辋能够完全贴合，不会出现装配间隙导致的漏气问题；辐条与轮辋、轮毂中心座的连接位置都做了圆弧过渡处理，避免应力集中导致的结构疲劳损坏，在承受垂直冲击载荷时，应力能够沿着辐条均匀分散到整个轮辋结构上，不会在连接位置出现应力峰值。整个轮组的安装边界以轮轴中心为基准，轮辋的径向跳动、端面跳动的设计参考值都符合两轮车辆行走部件的通用装配要求，不需要额外调整车架与前叉的安装尺寸即可直接适配对应车型。
