五缸星形航空活塞发动机结构设计

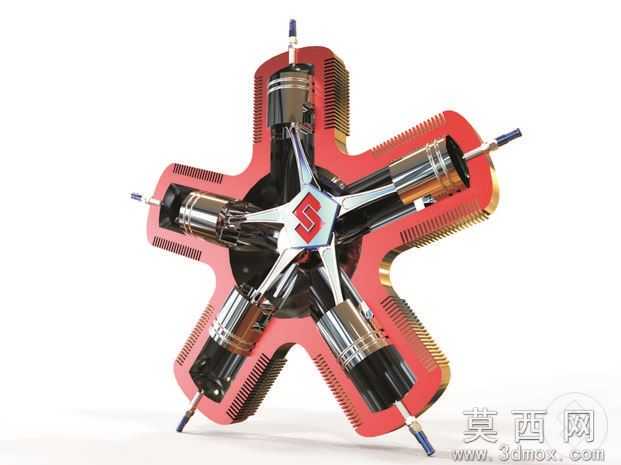

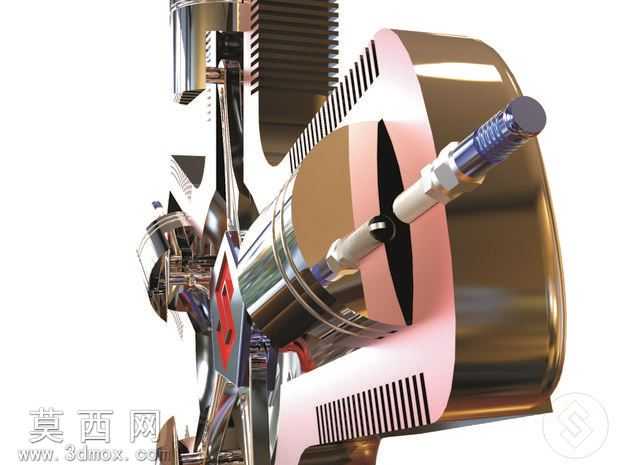

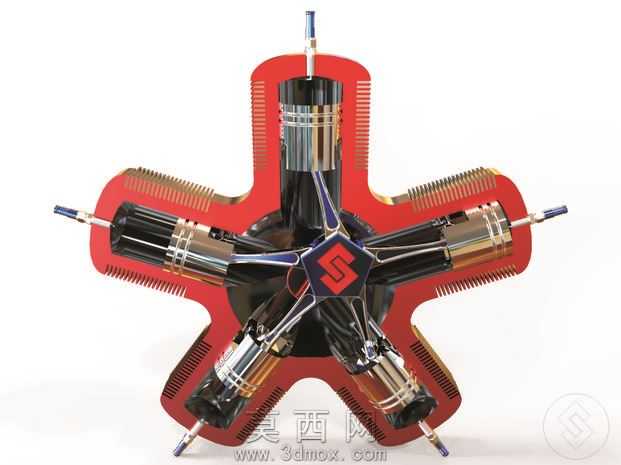

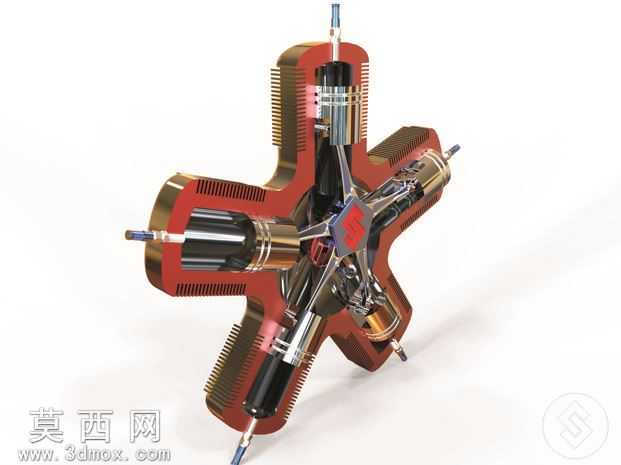

本模型为五缸星形排布活塞式航空发动机，采用SolidWorks完成全参数化建模，整体结构围绕中心曲轴呈放射状均匀分布，五个气缸以72度夹角环形排列，最大化利用径向空间的同时保障动力输出的平顺性。建模阶段先完成中心曲轴的偏心轴段、连杆轴颈的参数化草图绘制，通过拉伸、旋转特征构建曲轴基体，再对油道、键槽等细节做切除处理，保障曲轴动平衡结构的准确性。气缸部分采用分体式建模思路，先绘制气缸套的内壁珩磨纹理结构、散热鳍片的等距阵列特征，散热鳍片采用线性阵列配合随形变化参数，还原风冷发动机的散热结构设计，再完成气缸头的气门座、火花塞安装孔的特征构建，每个气缸的进排气门结构均做单独建模，还原气门弹簧、气门推杆的传动配合关系。连杆组件采用主副连杆结构，中心主连杆连接曲轴主轴颈，其余四个副连杆通过铰接结构与主连杆的凸缘连接，建模时严格按照实际铰接间隙做配合约束，还原星形发动机特有的连杆传动逻辑。渲染阶段采用Keyshot完成材质赋予，气缸散热鳍片采用铸铝哑光材质，表面添加细微的铸造颗粒纹理提升真实感，气缸内壁做镀铬高反光材质处理，曲轴、连杆等运动部件采用合金钢材质，添加轻微的磨损做旧效果，活塞顶部做高温灼烧后的渐变色纹理，还原发动机实际工作后的状态。整体装配采用同轴心、重合等标准配合，所有运动部件均添加机械配合约束，可直接用于运动仿真演示，直观展示曲轴旋转时五个活塞依次往复运动的工作过程，模型结构完整覆盖星形发动机的核心传动、配气、散热系统，可用于航空动力结构教学、发动机原理演示等场景。
