双排滚子链条联轴器结构三维设计

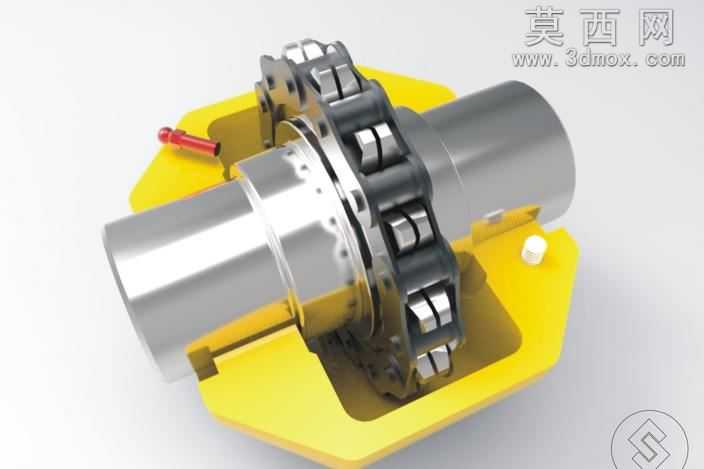

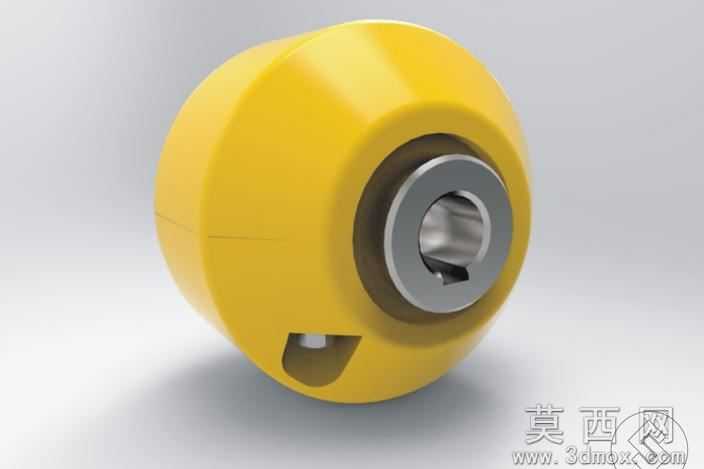

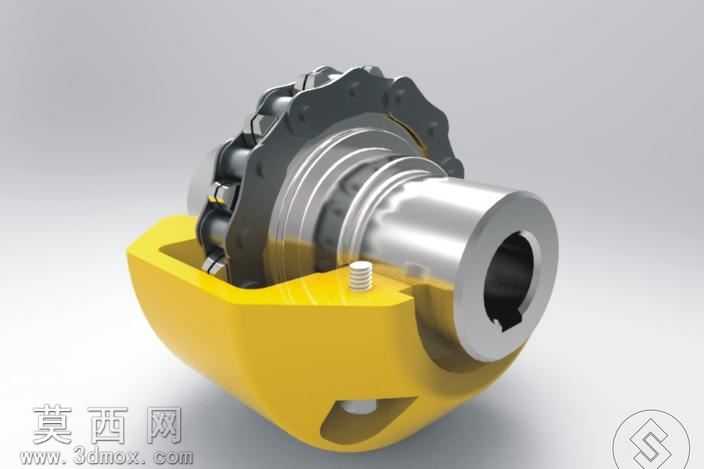

本作品为链条联轴器的三维参数化设计成果，建模过程严格遵循机械设计手册中链条联轴器的尺寸规范，以SolidWorks为核心建模工具完成全零件的特征化构建。建模阶段首先完成两侧带链轮齿形的半联轴器基体绘制，通过回转特征生成轴孔与轮毂基体，再依据双排滚子链的链轮齿形参数，通过拉伸切除、阵列特征完成链轮齿的精准成型，保证齿形与链条滚子的啮合间隙符合传动公差要求。随后构建双排滚子链组件，分别对内外链板、销轴、滚子、套筒零件进行单独建模，通过装配约束将链节逐一组装为闭合环形链条，模拟链条包覆在两个半联轴器链轮上的实际装配状态，同时完成配套的黄色防护罩壳体、定位销、紧固螺钉等附属零件的建模，所有零件的尺寸配合均采用基孔制公差设定，保证虚拟装配下无干涉错位。材质与渲染阶段，针对不同零件赋予对应物理材质：半联轴器与轴头采用45号钢材质，设置金属磨砂粗糙度参数还原调质处理后的金属质感；链条零件赋予高铬钢材质，添加轻微反光效果体现冲压链板与磨削滚子的表面加工特征；防护罩采用工程黄色塑料材质，设置半哑光粗糙度模拟注塑壳体的表面质感；场景内添加柔和的环境光与定向补光，通过光线追踪渲染突出零件的结构轮廓与装配层次，清晰展现链条与链轮的啮合细节、防护罩的包覆结构以及轴端的连接形态。设计思路上，该模型还原了链条联轴器利用公用链条同时与两个链轮啮合传递扭矩的核心结构，可直观展示其结构简单、装拆方便、可补偿一定两轴偏移量的传动特点，模型保留了完整的零件特征与装配约束关系，可用于传动结构教学演示、设备选型参考以及虚拟装配仿真使用，各零件可单独导出用于工程图生成与后续的结构有限元分析，完整呈现了链条联轴器从零件拆分到整体装配的全部结构细节。
