自行车通风散热型盘式制动盘结构设计

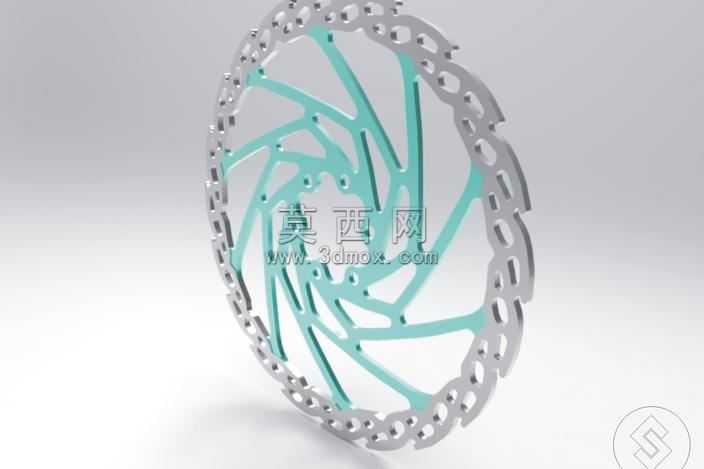

本作品为自行车用盘式制动器的制动盘三维模型，采用SolidWorks软件完成全参数化建模，建模过程中严格遵循机械加工的尺寸公差规范，对制动盘的每一处结构细节都做了精准还原。模型整体为环形薄盘结构，外圈设置了连续的镂空散热齿槽，齿槽边缘做了圆弧过渡处理，既能够降低制动盘整体重量，又可以在制动过程中引导气流穿过盘体，快速带走摩擦产生的热量，避免长时间制动出现热衰减现象。盘体内部的支撑结构采用螺旋放射状筋条设计，筋条从中心安装孔位置向外圈均匀延伸，每一条筋条都做了等强度优化，在保证盘体整体结构刚度、承受制动夹紧力不发生形变的前提下，尽可能去除了多余的材料，实现了轻量化设计目标。渲染阶段采用了金属材质与防护涂层材质的分层设置，外圈摩擦区域赋予了磨砂不锈钢材质，还原金属制动盘的真实磨砂质感，调整材质的粗糙度参数模拟实际使用中摩擦面的细微纹理；内部支撑筋条赋予了青蓝色硬质阳极氧化涂层材质，调整材质的反光度与高光参数，呈现出硬质氧化层细腻的哑光金属质感，背景采用浅灰色渐变影棚环境，搭配柔和的三点布光，清晰展现出制动盘的镂空结构层次与材质差异。设计过程中重点考量了制动盘的动平衡性能，所有镂空结构与支撑筋条都采用圆周对称排布，避免高速转动时出现偏摆抖动；中心安装孔位预留了标准的螺栓安装间隙，适配常规自行车花鼓的安装尺寸，安装孔周边做了加厚处理，提升安装位置的结构强度，避免紧固螺栓时出现盘体开裂问题。模型的每一处倒角、圆角都按照实际加工工艺设置，没有出现尖锐的直角结构，既符合机械加工的工艺要求，也能够有效降低应力集中，提升制动盘的抗疲劳使用寿命，整体结构设计兼顾了散热性能、结构强度与轻量化需求，可用于自行车制动系统的结构展示、性能仿真分析以及相关零部件的设计参考。
