户外移动式双腔熏烤炉结构设计

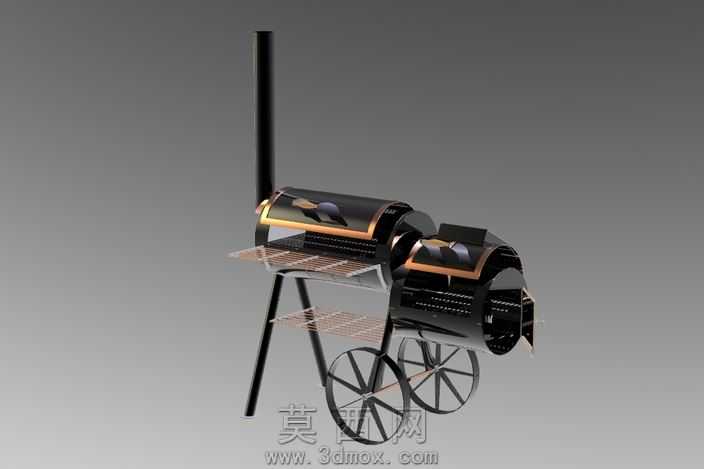

本作品为户外移动式双腔熏烤炉三维建模设计，整体采用卧式筒状主体搭配立式烟囱的经典熏烤设备构型，建模阶段通过参数化特征建模完成各部件的精准搭建，首先以旋转凸台命令生成两个不同容积的圆柱熏烤腔体，腔体端部设置可开合的密封炉门，炉门处通过铰链结构与腔体主体连接，同时设计有锁扣结构保证炉门闭合后的密封性，避免熏制过程中烟气外泄。炉体下部设计有层叠式置物托架，可放置熏制食材、炭火或相关工具，托架采用镂空钣金结构，既减轻整体重量又保证承重强度。底部采用大直径辐条式行走轮搭配支撑脚的结构，既可以实现设备的灵活移动，又能在静置使用时保证放置稳定性，轮体与支架通过销轴结构实现转动连接，支架采用方管焊接构型，建模时通过焊件模块完成型材的拼接与切割特征生成。渲染阶段为金属部件赋予哑光不锈钢材质，轮体做旧化金属质感处理，支架部分采用耐高温黑色防锈涂层材质，烟囱部分做拉丝金属质感表现，同时通过环境光影模拟户外自然光照射效果，投射出清晰的设备阴影，还原真实使用场景下的视觉表现。结构设计上采用双腔体独立布局，可同时实现高温烧烤与低温烟熏两种烹饪模式，烟囱高度经过参数化调试，可形成合理的负压效应保证炉内烟气循环充分，炉体内部设置可调节高度的烤网支撑结构，适配不同食材的熏烤需求，整体结构兼顾实用性与移动便捷性，所有部件均做了装配干涉检查，保证各活动部件开合顺畅，连接部位的紧固件均按标准件参数建模，可直接对接生产加工环节的尺寸需求。
