工业支撑限位连接座结构设计

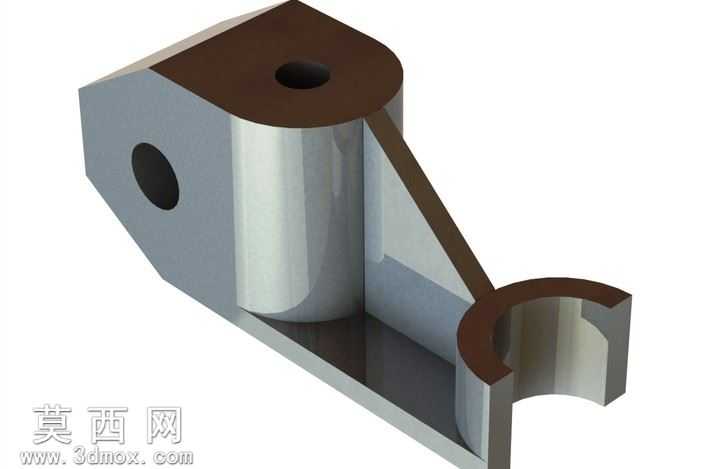

该工业支撑限位连接座采用三维参数化建模方式完成整体结构设计，建模过程中以功能需求为核心导向，先通过草图绘制勾勒出零件的整体轮廓，分别定义左侧带孔安装耳板、中部圆柱支撑段、斜向加强筋板、下部半圆弧卡接端的基础尺寸参数，再通过拉伸、切除、圆角等特征操作逐步生成实体结构。建模阶段严格把控各部位的尺寸精度，左侧耳板的通孔用于穿装紧固件实现与外部基体的固定连接，中部圆柱段为主要的承力支撑结构，斜向加强筋采用等厚度设计，在不额外增加过多零件重量的前提下，大幅提升了整体结构的抗弯折、抗形变能力，下部半圆弧卡接端用于与配套的圆柱类构件实现卡合定位，满足限位装配的使用需求。材质渲染阶段针对不同功能面做了差异化的材质表现，主体承力结构面赋予哑光银灰色金属材质，模拟钢制零件经机加工后的表面质感，顶部端面与卡接端端面赋予深棕色耐磨材质，模拟零件端部做耐磨处理后的视觉效果，渲染过程中调整了环境光与反射参数，清晰呈现出零件各部位的结构层次与棱角过渡，所有孔位的边缘、筋板与主体的衔接处都做了合理的圆角处理，避免应力集中问题的出现。整体设计兼顾了结构强度、装配便捷性与轻量化需求，各功能部位的结构形态完全匹配实际使用场景的受力要求，建模过程中保留了完整的参数化特征，可根据实际装配需求快速调整各部位尺寸，适配不同规格的配套安装场景，结构布局合理，无冗余设计，完全满足工业场景下支撑、限位、连接的复合功能需求。
