森林爱德华径向五缸盖结构设计作品

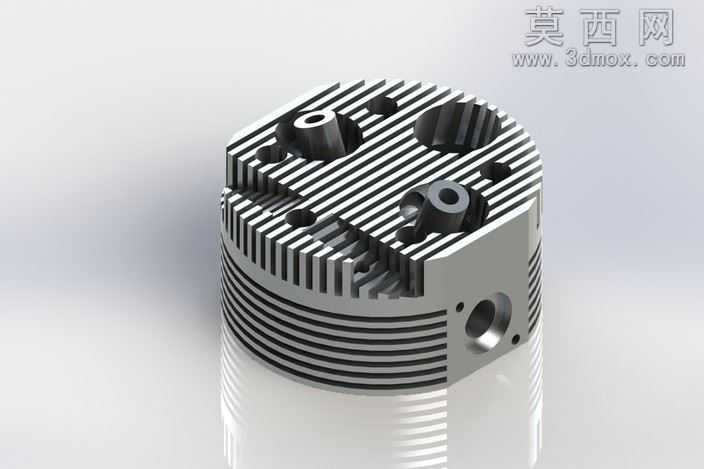

本作品为径向布局的缸盖结构三维设计，建模阶段依托参数化建模逻辑完成整体形态搭建，首先以圆柱基体作为核心基底，通过拉伸、切除、阵列等基础特征命令构建主体轮廓，针对缸盖表面的密集散热鳍片结构，采用线性阵列结合等距偏移的方式保证鳍片间距均匀一致，鳍片的厚度、高度参数均参考同类型散热部件的常规设计值设定，兼顾散热效率与结构强度。针对缸盖上分布的多组安装孔、定位孔、流体通道孔，分别采用不同规格的异形切除特征完成，孔位的同轴度、位置度公差在建模阶段通过几何约束严格控制，确保后续装配环节能够与对应缸体、紧固件精准匹配。缸盖侧壁的环形凹槽结构采用旋转切除命令生成，凹槽的深度、宽度参数经过反复调整，既满足密封件的安装空间需求，也避免过度切除削弱缸盖整体结构刚性。渲染阶段采用金属哑光材质模拟缸盖的铝合金加工质感，对散热鳍片的棱边做轻微倒角处理，避免渲染时出现锐利边缘的失真效果，场景布置采用柔和的顶光搭配侧方补光，清晰呈现鳍片之间的层次结构与孔位的分布细节，同时添加地面反射效果增强作品的真实感。设计思路上围绕径向布局的核心特点，将五个功能接口均匀分布在缸盖端面，配合周身的散热结构实现工作过程中的高效热量导出，所有结构特征在建模完成后均做了干涉检查，确保各部分结构不存在重叠冲突，为后续的CAM编程加工提供完整可靠的模型基础，加工路径可直接基于该模型在GibbsCAM中完成编程设置，适配常规的数控铣削加工工艺。
