电脑CPU水冷头散热组件结构设计

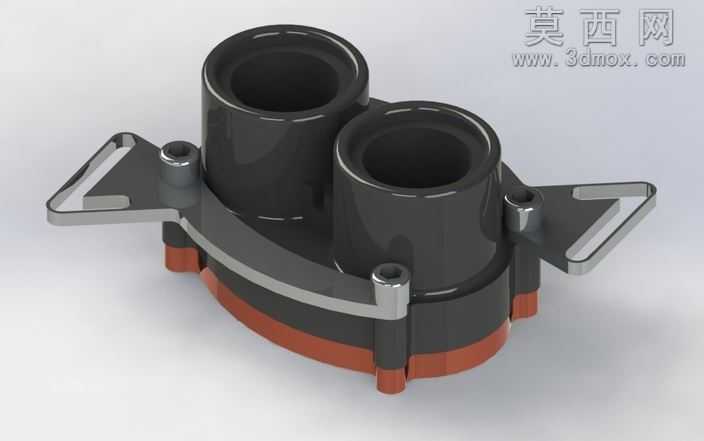

本作品为电脑主板北桥芯片配套的液冷散热头三维建模设计，建模过程中首先对散热头的整体功能需求进行拆解，明确其作为液冷循环关键换热部件的核心定位，需要兼顾冷却液密封流通、芯片贴合导热、整机安装固定三大核心功能。建模阶段先构建底部的导热基座结构，基座底面设计为平整贴合面，保证与芯片表面充分接触降低热阻，基座边缘设置环形密封槽，用于嵌入密封胶圈实现冷却液腔的防漏密封，胶圈的截面尺寸与槽体深度经过参数化匹配，确保装配后压缩量处于合理区间，既保证密封效果又不会出现过度压缩导致的胶圈老化加速问题。中部的主体腔体采用一体化结构设计，内部预留冷却液流道空间，两个垂直向上的圆柱形接口为冷却液进出管路连接位，接口的内径尺寸匹配常规水冷软管的管径，接口外壁设置限位凸环，方便管路安装后通过管卡固定防止脱落。两侧延伸的安装固定支架采用对称式布局，支架上开设长条形安装孔，可适配不同孔距的主板安装位，降低安装对位的精度要求，支架与主体腔体的连接位置做了圆弧过渡处理，既提升结构强度避免应力集中，也优化了整体外观的流畅度。材质渲染阶段，主体外壳部分采用哑光黑色硬质工程塑料质感，还原实际产品的注塑外壳视觉效果，金属固定卡扣与安装支架部分做了金属拉丝质感处理，表面呈现细腻的金属光泽，底部密封胶圈采用橙红色哑光橡胶材质，不同材质的区分清晰直观，能够快速识别各部件的功能属性。整体结构设计充分考虑了实际装配的可行性，各部件之间的配合公差经过合理预留，既保证组装后的结构稳定性，也兼顾了液冷散热的换热效率需求，通过三维建模完整还原了水冷头从外部安装结构到内部密封结构的全部细节，可用于散热结构设计参考、液冷系统组装示意等场景。
