未完成版干引擎机械结构三维设计

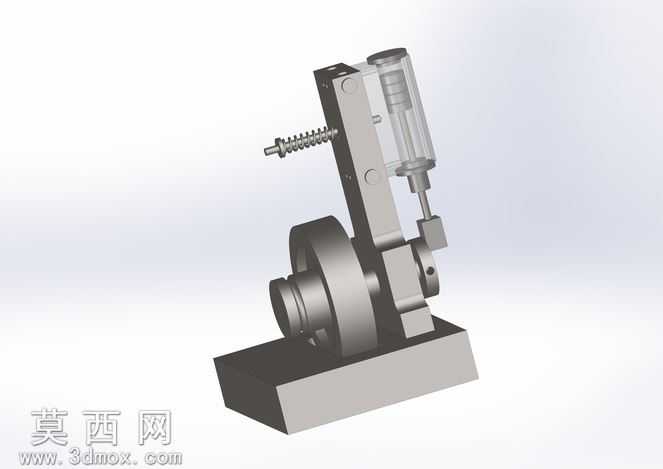

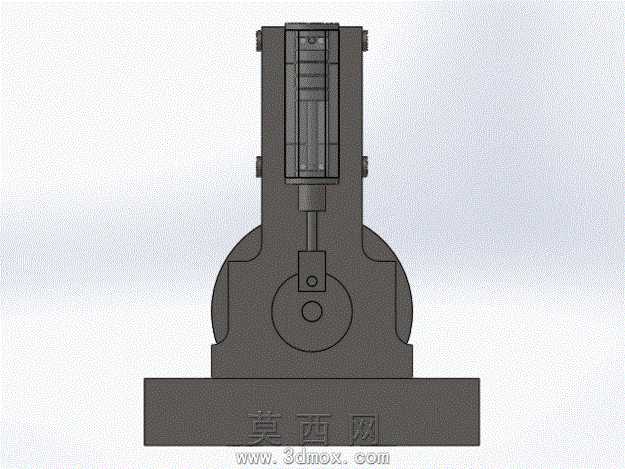

本作品为干引擎的未完成三维建模设计，整体采用SolidWorks软件进行参数化建模，建模过程中严格遵循机械设计的尺寸规范，对各零部件的装配关系进行了精准约束，确保各运动部件的运动逻辑符合实际机械原理。从结构来看，该模型包含了动力输出端的曲柄轮组件、垂直布置的支撑立柱、带复位弹簧的横向推杆、上部的缸体活塞结构以及底部的安装基座，各部件之间通过轴孔配合、端面贴合等装配约束完成组装，预留了后续完善其余结构的设计空间。材质设置上，整体金属部件统一赋予了哑光钢质材质，还原了普通机械加工金属件的表面质感，弹簧部件单独设置了弹簧钢的材质属性，基座部分采用了铸铁质感的材质区分，通过不同材质的粗糙度、反光度参数调整，让各部件的视觉区分度清晰，便于观察结构组成。渲染阶段采用了柔和的均匀布光方案，避免强反光造成的结构细节遮挡，视角选择了斜向45度的展示角度，能够同时呈现横向传动、纵向动力输出以及支撑结构的整体布局，清晰展示当前已完成的结构设计逻辑。设计思路上，优先完成了核心运动链路的建模搭建，先确定曲柄旋转带动活塞往复的核心运动路径，再配套设计复位弹簧实现推杆的自动回位，支撑立柱采用一体化的板式结构，保证整体装配的结构刚性，底部基座预留了安装固定的孔位特征，为后续补充其余附属结构、完善整体动力传输逻辑打下了基础，虽为未完成版本，但已搭建完成的核心结构完整呈现了干引擎的基础运动原理，可作为机械原理教学、结构方案验证的参考素材。
