立式单缸蒸汽动力引擎三维结构设计

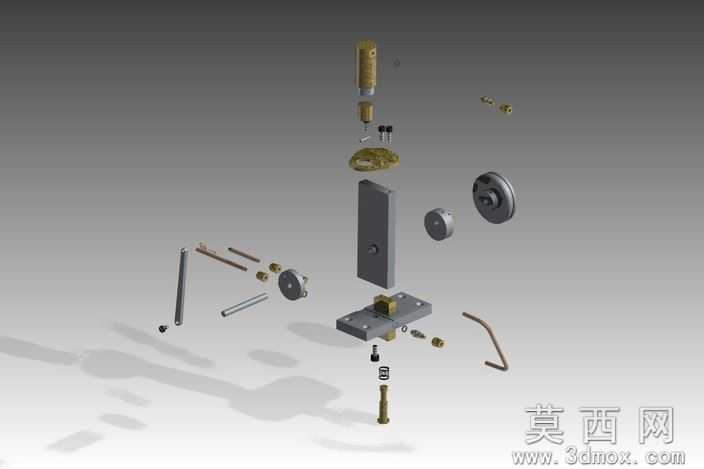

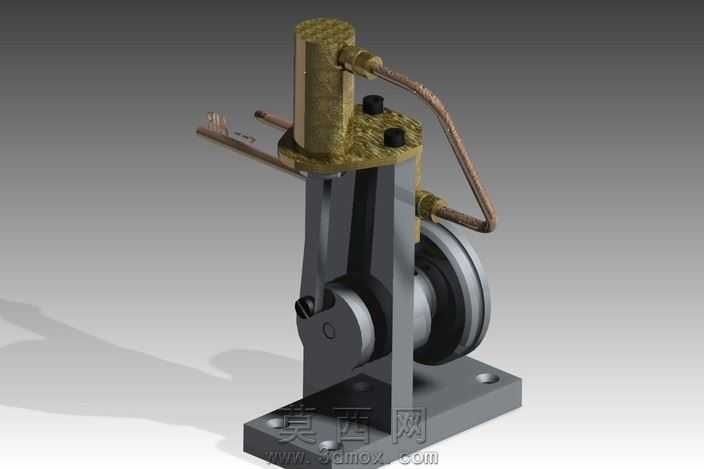

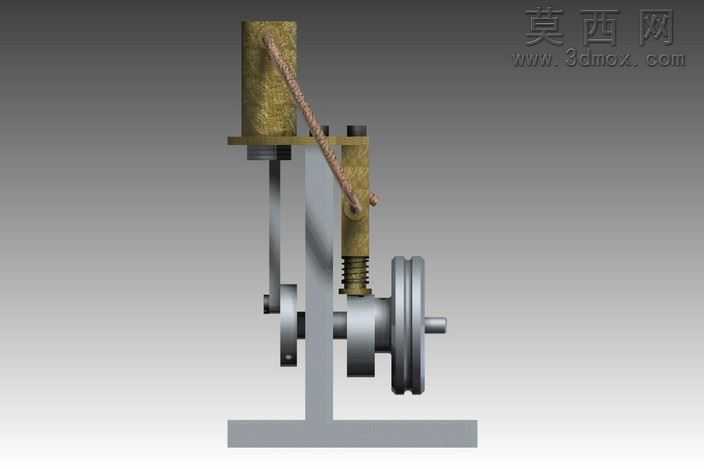

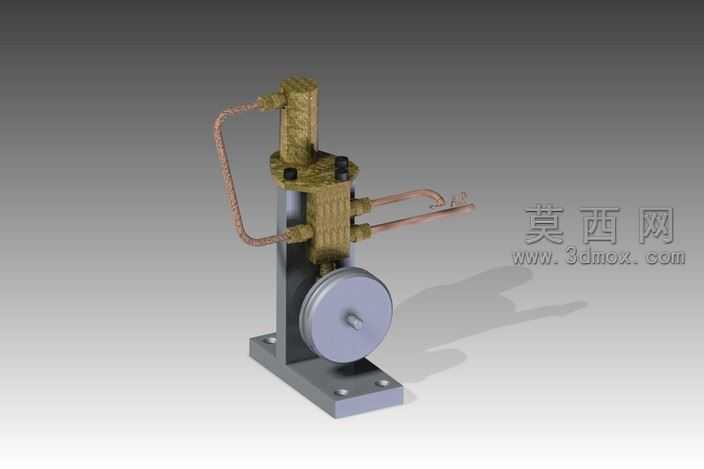

本作品为立式单缸蒸汽引擎的三维数字化模型，整体采用Solid Edge完成全参数化建模，建模过程严格遵循机械设计的尺寸配合规范，对各零部件的装配公差、运动干涉情况做了完整校验，确保模型可完整还原蒸汽引擎的实际运行逻辑。模型整体采用立式布局，底部为一体式铸铁质感安装基座，基座上预留标准安装孔位，可直接适配各类动力演示台架的安装需求；中部为核心气缸总成，气缸外壁设计有散热鳍片结构，建模时对鳍片的厚度、间距做了等比例还原，赋予金属磨砂黄铜材质，还原老式蒸汽引擎的金属质感；气缸侧部布置铜质输气管路，管路采用扫掠特征完成建模，还原铜管弯折的自然弧度，管路接口处做了密封接头的细节刻画，还原蒸汽管路的密封连接结构。气缸上部为配气阀组结构，对阀杆、密封压盖、调节旋钮等细小零件做了独立建模，每个零件都保留完整的建模特征树，支持后续编辑修改。下部传动结构包含曲柄连杆机构与惯性飞轮，飞轮采用轮辐式结构，赋予灰铸铁材质，表面做了细微的粗糙质感处理，还原铸件的真实肌理；连杆与曲柄销的配合部位做了轴套结构的细节刻画，还原转动副的装配关系。渲染阶段采用三点布光方案，主光源从侧上方45度投射，突出金属零件的轮廓质感，辅助光源补亮暗部细节，避免结构阴影过深丢失细节，背景采用渐变灰色调，突出模型主体结构。设计过程中优先还原经典小型蒸汽引擎的结构特征，兼顾模型的教学演示价值，各部件的运动关系可通过装配约束直接驱动，能够直观演示蒸汽压力推动活塞、连杆带动飞轮旋转的完整动力传递过程，可用于机械原理教学、动力结构科普展示以及复古动力装置的创意设计参考。
