斯特林发动机原理演示三维结构设计

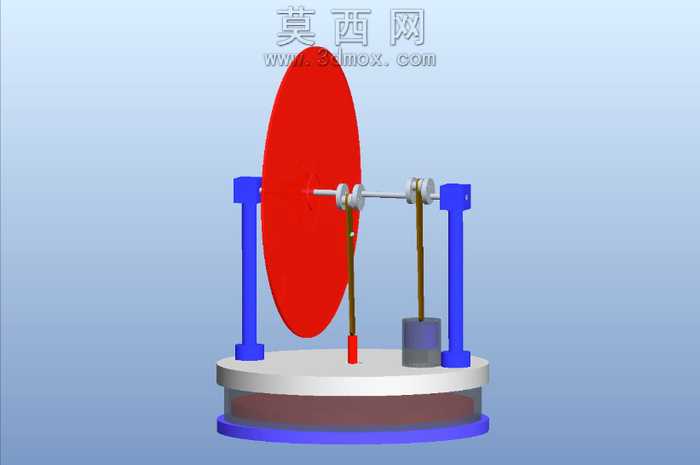

本作品为斯特林发动机的三维结构设计模型，采用三维建模软件完成全参数化的零部件建模与整机装配，完整还原了斯特林发动机的核心工作结构与传动逻辑。建模过程中首先对核心功能部件进行拆分设计，包含底座支撑组件、立柱支架、动力输出轴、飞轮、置换器、动力活塞、传动连杆等独立零件，每个零件均按照实际机械加工的尺寸规范进行参数绘制，保证各部件的装配公差符合机械设计标准，避免出现干涉错位问题。材质渲染阶段针对不同部件的功能属性匹配对应材质表现，底座采用磨砂金属与工程塑料结合的材质，支撑立柱采用亮蓝色硬质工程塑料材质，飞轮采用高饱和度红色哑光材质区分核心运动部件，传动连杆、动力轴等金属部件采用抛光不锈钢材质，活塞缸体采用半透明灰色工程塑料材质，既清晰区分不同功能模块，也让整机的视觉层次更加分明，便于观察内部的运动传递路径。结构设计上完整复现了斯特林发动机的外燃式工作逻辑，通过置换器的上下移动带动冷热腔气体循环，推动动力活塞做往复运动，再通过曲柄连杆结构将活塞的直线往复运动转化为飞轮的旋转运动，最终实现动力的连续输出，各运动副的连接位置均按照实际机械运动的自由度进行约束设置，可直接用于运动仿真演示，直观展示斯特林发动机的能量转换过程。设计思路以原理演示为核心目标，在保证结构完整准确的前提下简化了非核心的外部壳体部件，将核心的传动结构、做功部件全部外露展示，方便学习者快速理解斯特林发动机的工作原理与机械结构组成，可作为机械原理教学、科普展示的数字化演示素材，也可为小型斯特林发动机的实物制作提供结构参考。
