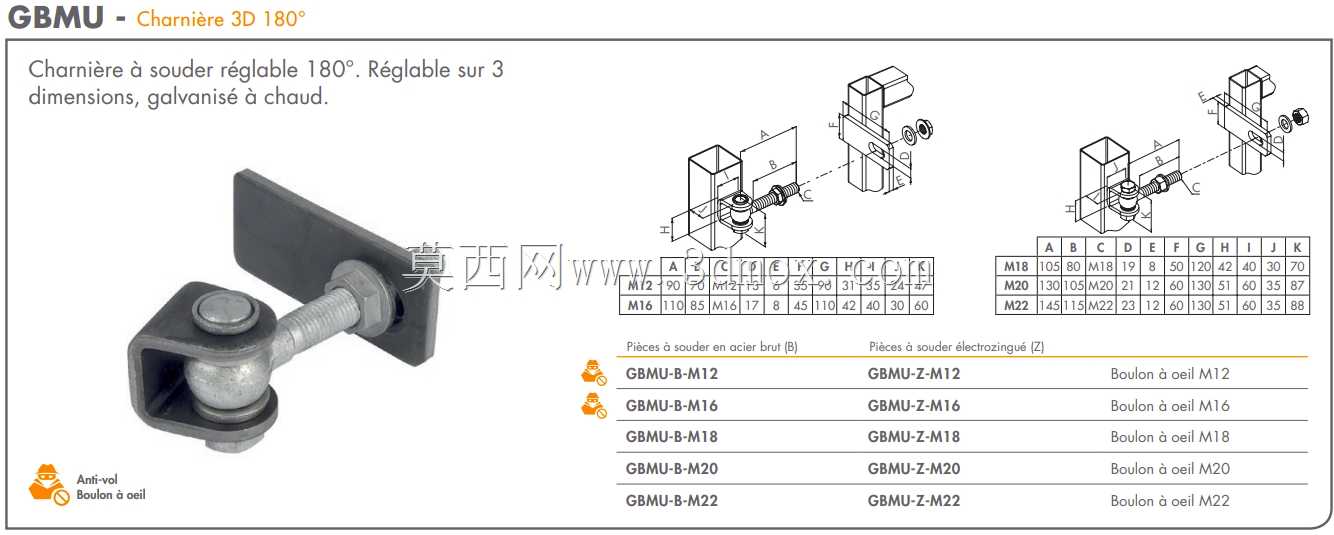

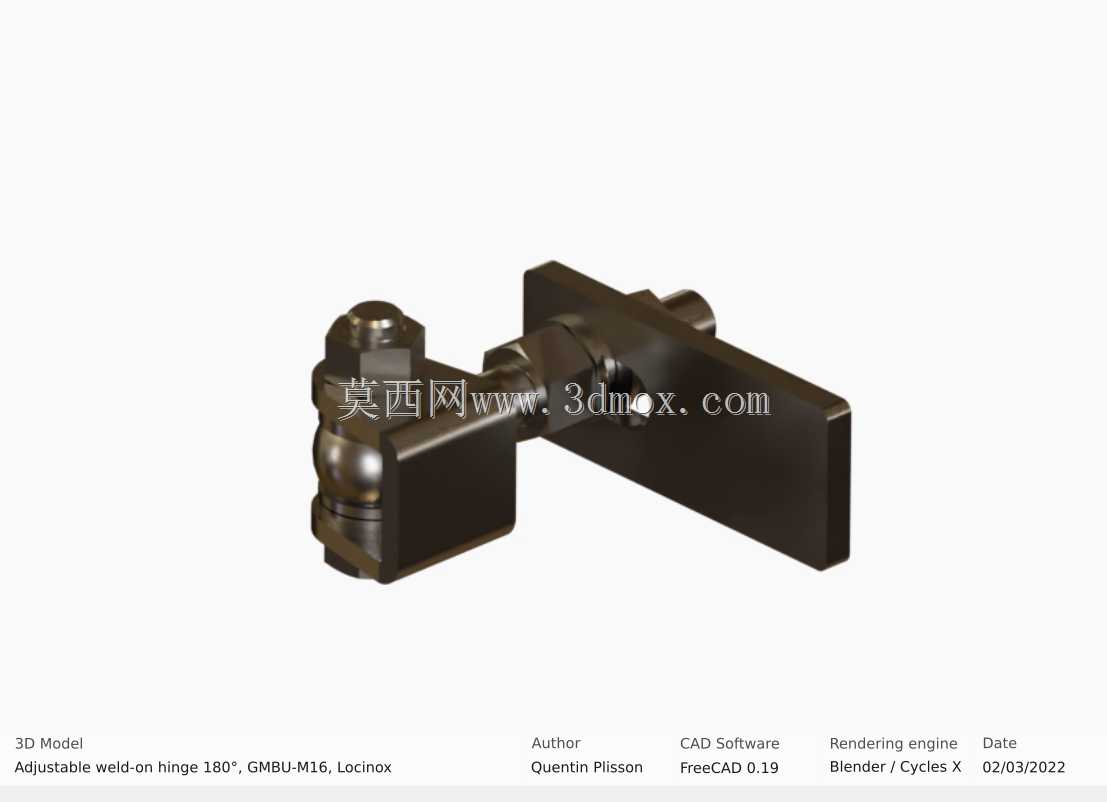

180度可调焊接式闸门铰链结构

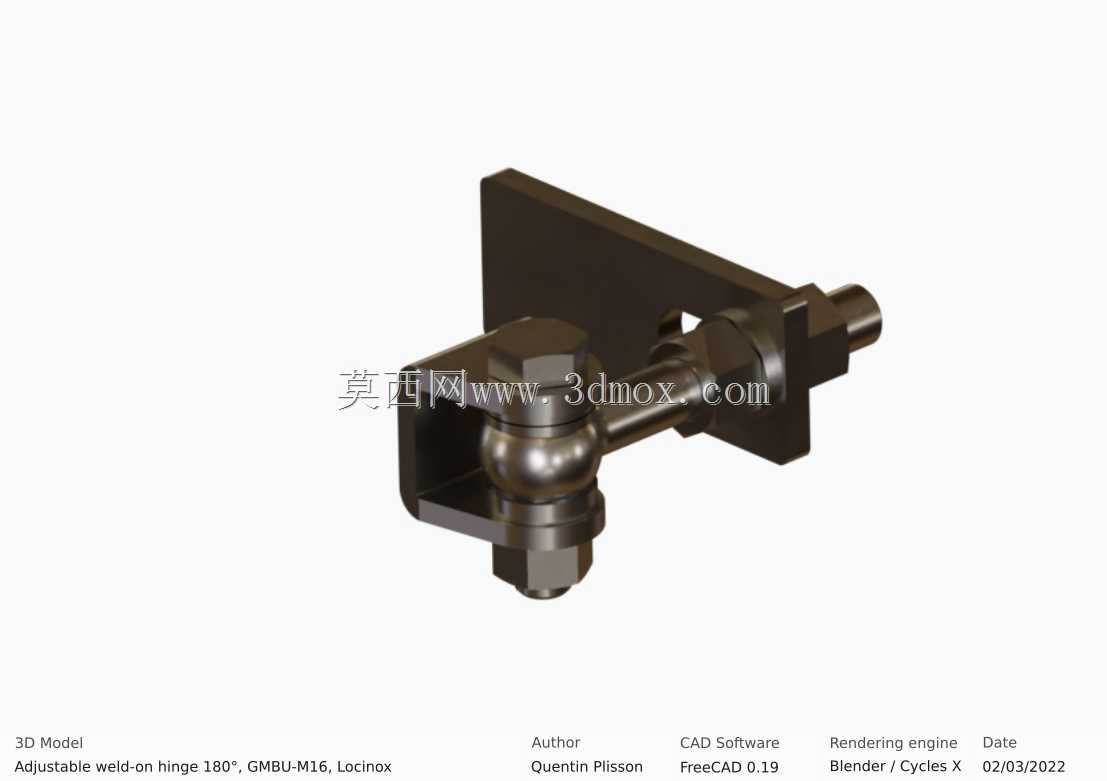

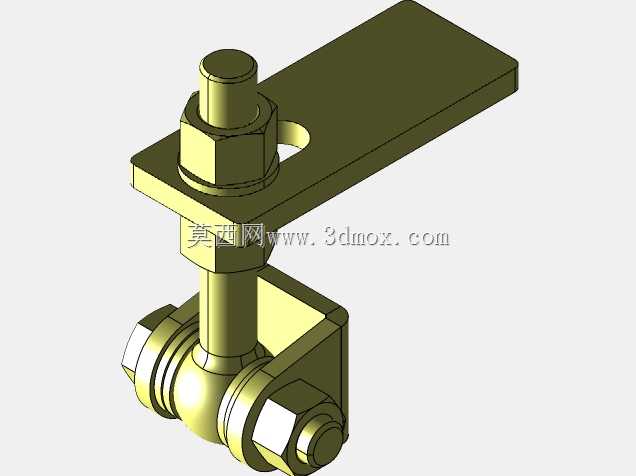

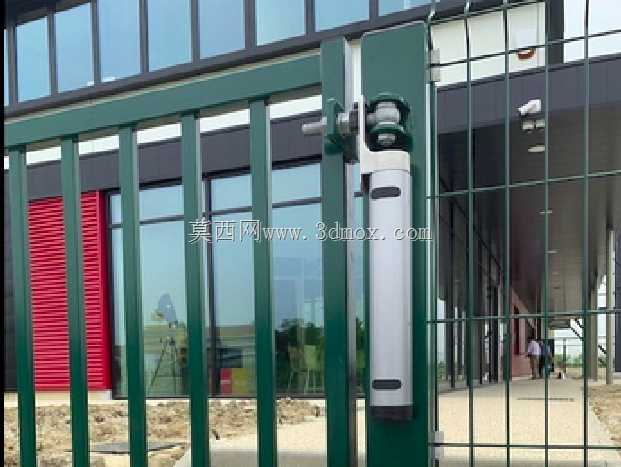

　　这款可调焊接铰链主要应用于工业闸门、重型防护门、厂区围栏门等需要大角度开合且需现场适配安装的场景，在户外厂区、物流通道、设备防护隔断等工况下，能够抵消门框与门体焊接装配时产生的位置偏差，避免传统固定式铰链焊死后无法调整、门体开关卡滞的问题。该铰链适配直径16mm的吊环螺栓实现三维方向调节，在现场安装时，无需提前对门体、门框的焊接位置做极高精度的定位，可在初步点焊固定后，通过调节螺栓的旋入深度、铰接座的相对位置，分别调整门体的上下高度、前后贴合间隙、左右同轴度，待门体开合顺畅、锁位对齐后再完成满焊固定，大幅降低现场安装的对位难度，减少返工率。从结构设计来看，铰接部位采用球头配合结构，可实现180度的开合角度，

　　满足门体完全开启后贴靠侧边墙体或围栏的使用需求，不会因铰链转角限制导致门体开启角度不足，影响大尺寸物料、设备的通行。焊接底座采用平板式结构，与门体、门框的贴合面平整，焊接时可增大焊缝接触面积，保证连接强度，适配厚度6mm以上的钢制门体、型材门框安装，安装时需注意铰接转轴的同轴度偏差控制在1mm以内，避免调节后出现转动卡涩。在承重表现上，该结构通过加厚的铰接臂与球头接触面分散载荷，可适配单扇重量150kg以内的钢制门体使用，日常使用中无需额外加注润滑脂，球头部位的间隙可补偿长期使用产生的磨损量，避免铰链下沉导致门体拖地。设计时充分考虑了现场焊接的施工便利性，调节螺栓的操作位置预留了足够的扳手操作空间，无需特殊工装即可完成调节作业，焊接部位未做表面涂装处理，避免焊接时涂层燃烧产生有害气体，同时保证焊缝的熔接强度，安装完成后可根据现场防腐需求统一做喷漆或镀锌处理。
