STH100高频号筒式电声换能器件结构

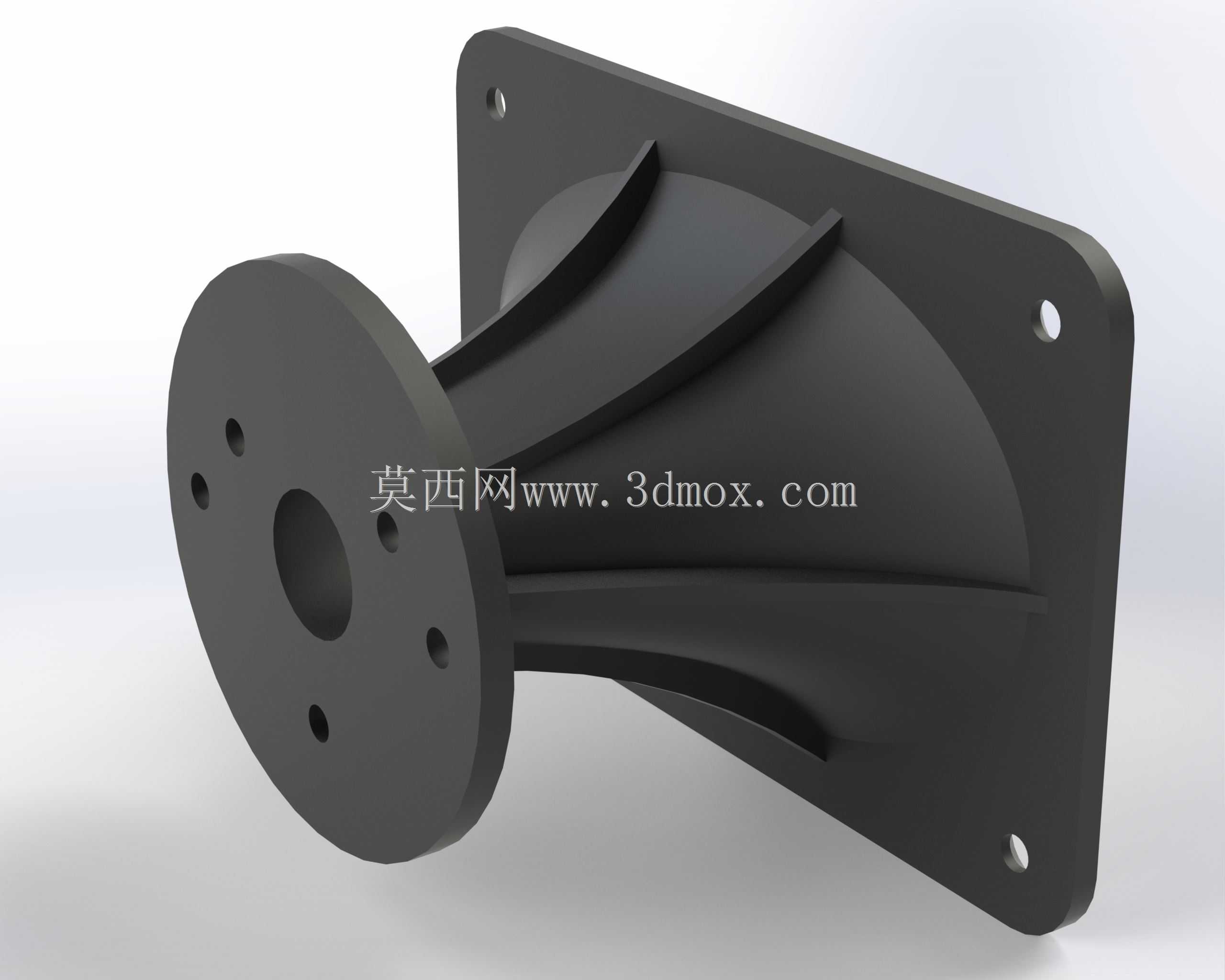

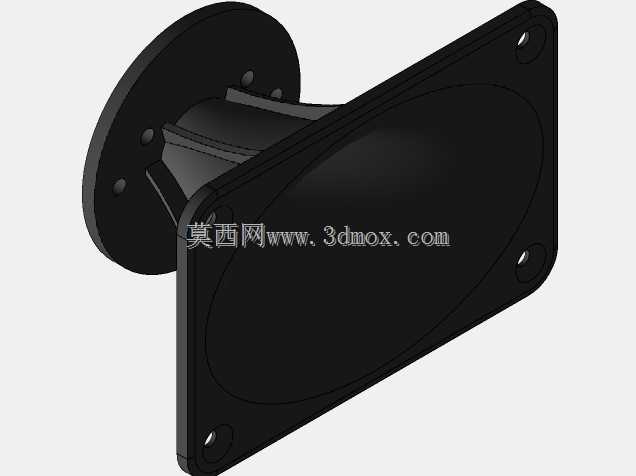

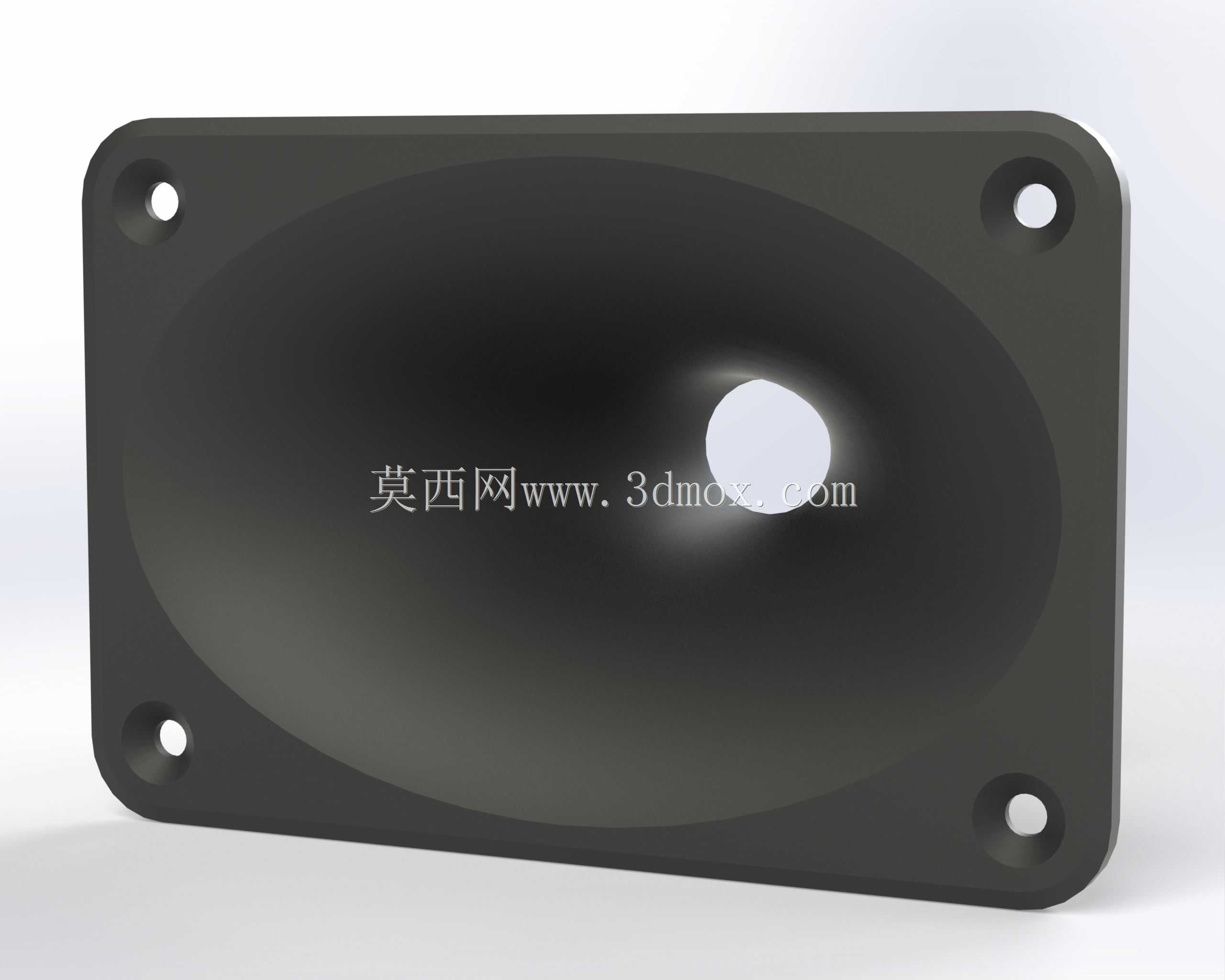

　　在专业扩声系统的搭建工作中，高频重放单元的选型与结构适配，直接决定整套系统的声场覆盖均匀度与听感清晰度，这类号筒式高频换能器件，常被应用于舞台返听、场馆主扩、车载专业音响、固定安装扩声场景中，承担1kHz以上高频段声波的辐射扩散任务，相比锥盆式高频单元，号筒结构的声阻抗匹配特性更优，能够在相同驱动功率下获得更高的声压输出，同时通过号筒内壁的曲面导向，实现预设角度的声场覆盖，减少不必要的声能溢出。从结构设计逻辑来看，这款高频单元采用矩形法兰安装基座，四个角位预留通孔用于紧固件锁附，安装面做了平整化处理，能够与音箱箱体的安装位紧密贴合，配合密封垫即可避免声腔漏声影响频响表现。号筒的曲线轮廓经过声学优化，

　　从喉口位置的小截面逐步过渡到口部的大尺寸开口，曲线曲率兼顾了水平与垂直方向的指向性控制，水平覆盖角度更宽，能够覆盖更大范围的听众区域，垂直覆盖角度收窄，避免天花与地面的声反射造成的声染色问题。喉口位置的衔接结构做了定位止口设计，能够与驱动头的输出端精准对位，保证声波传导路径无突变，减少相位失真与高频损耗。法兰基座的厚度经过结构强度校核，在紧固件锁紧时不会发生形变，保证长期使用下安装位置不偏移，四个安装孔的位置公差控制在合理范围，适配常规专业音箱的安装孔位布局，无需额外改孔即可完成装配。号筒内壁做了哑光粗糙处理，能够减少内壁声反射造成的驻波问题，提升高频重放的纯净度。在实际选型适配时，需要注意单元的安装深度预留，

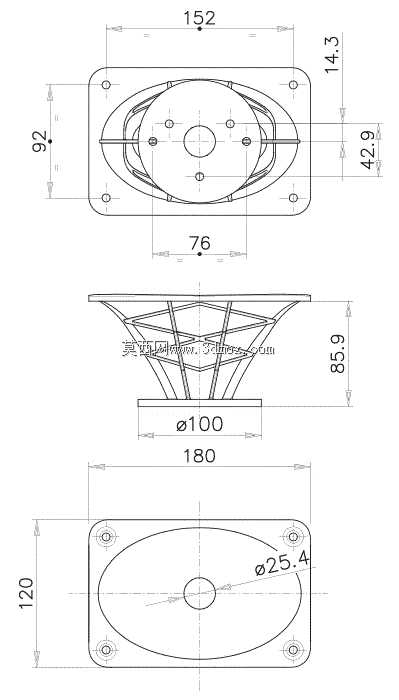

　　号筒突出安装面的尺寸要与箱体内部的结构空间匹配，避免与内部的分频器、走线结构产生干涉，同时喉口与驱动头的连接要保证密封，避免声泄漏导致高频响应出现峰谷。这类高频单元的指向性参数是系统声场设计的核心依据，在做场馆扩声布局时，需要根据覆盖角度调整单元的安装俯仰角，保证目标覆盖区域的声压级差控制在合理范围内，避免局部区域声压过高造成听感刺耳，或是覆盖死角区域声压不足影响清晰度。在做三维结构适配时，安装孔的中心距、法兰外形尺寸、号筒突出高度都是需要重点核对的边界参数，这些尺寸直接决定了单元能否顺利装入预设的箱体安装位，同时要预留出接线端子的走线空间，避免装配时线材被挤压破损。
