NL4型Speakon法兰盘音频连接器结构设计

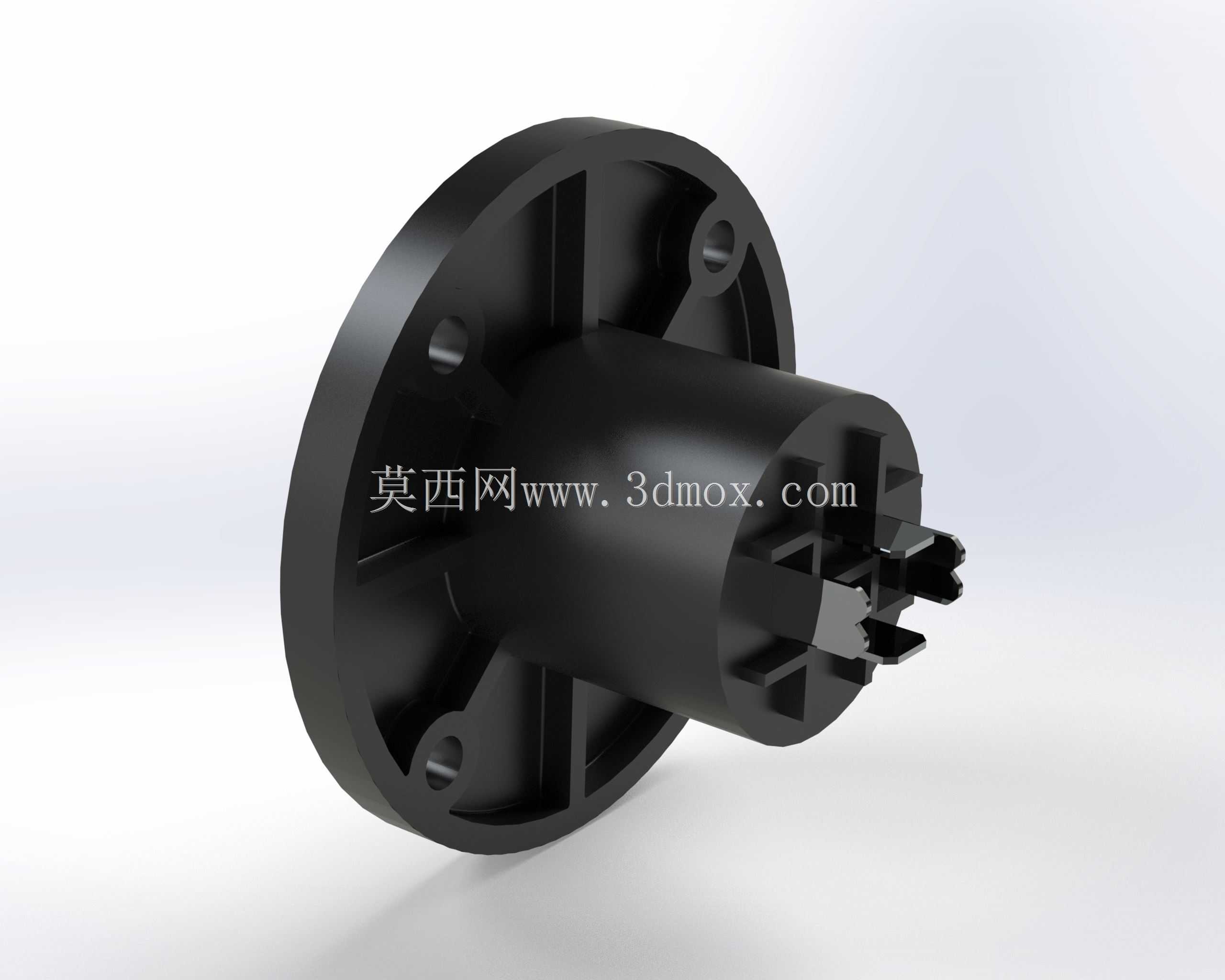

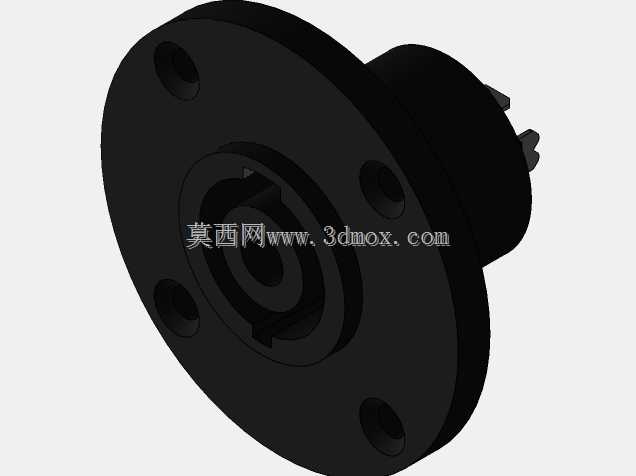

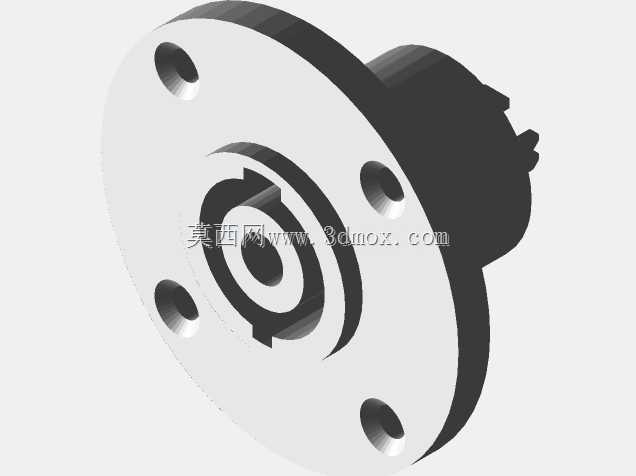

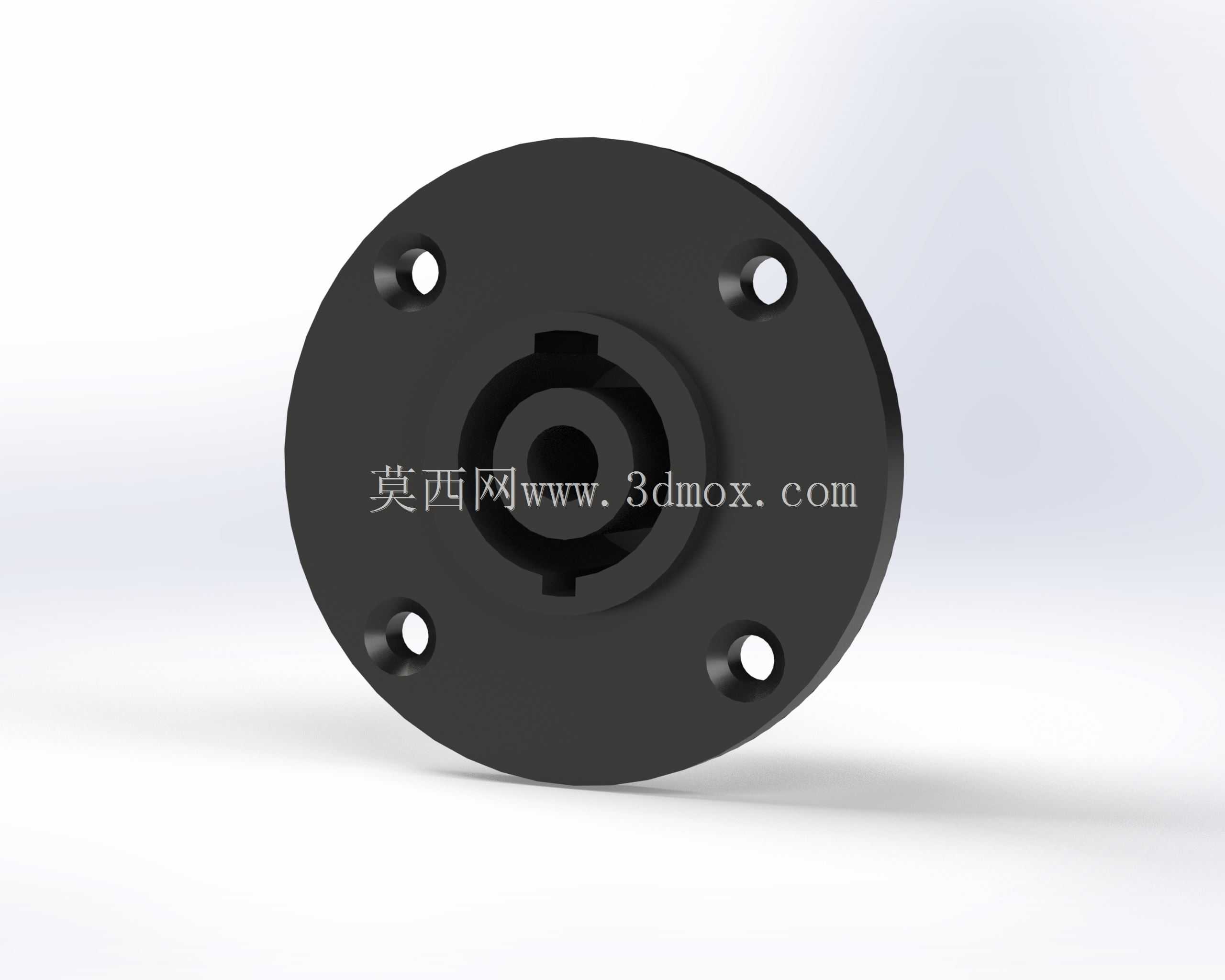

　　这款法兰安装式四芯音频连接器，主要应用在专业音响系统的设备端信号接驳场景，常见于舞台演出音箱、固定安装扩声系统、专业功放背板的信号输入输出端口，用来替代传统卡侬或大三芯接口，实现大功率音频信号的稳定传输，避免使用过程中接口松脱导致的信号中断问题。从结构设计来看，整体采用圆形法兰盘作为安装基体，法兰盘上均匀分布四个沉头安装孔，孔位布局遵循对称设计原则，安装时可通过四颗M3规格的沉头螺丝将连接器固定在设备面板或音箱壳体上，沉孔设计能够保证螺丝安装后端面与法兰面齐平，不会出现凸起刮蹭线材或影响装配贴合度的问题。接口端采用Speakon标准的锁止式结构，内部设置四组导电接触端子，对应四芯信号传输通道，可满足全频音箱的双线分音传输需求，

　　或是大功率低音单元的大电流传输要求，接口内部的定位卡槽能够保证公头插入时的对位准确性，插入后旋转即可实现机械锁止，相比普通插拔式接口，抗拉扯性能提升明显，即使演出过程中受到线材拖拽，也不会出现接口脱落的情况。设计过程中，法兰盘的厚度做了针对性优化，既保证安装后的结构强度，不会因为螺丝锁紧力过大导致法兰变形，又尽可能控制整体突出面板的高度，适配不同厚度的设备壳体安装需求，法兰背面设置有定位止口，安装时可嵌入面板预先开好的安装孔内，起到径向定位作用，避免安装后连接器出现转动偏移。接口内部的绝缘基座采用耐高温绝缘材质，端子接触部位采用弹性铜材镀金处理，既保证多次插拔后的接触可靠性，降低接触电阻带来的信号损耗，

　　又能避免长期使用后出现氧化导致的接触不良问题。法兰外边缘做了小尺寸的倒角处理，安装时能够顺利嵌入安装孔，不会因为边缘毛刺刮伤设备面板的涂装层，整体外形没有尖锐棱角，装配过程中不会划伤操作人员的手部。这类连接器在实际选型时，需要匹配对应规格的公头插件，同时要注意安装面板的开孔尺寸与法兰止口的配合公差，过松会导致连接器晃动，过紧则会造成安装困难，建模时已经将安装孔位、止口直径、接口深度等关键尺寸做了参数化处理，设计人员可以根据自身设备的壳体厚度调整法兰背面的止口长度，适配不同的安装场景需求。
