等径三通T型圆管连接管夹结构设计

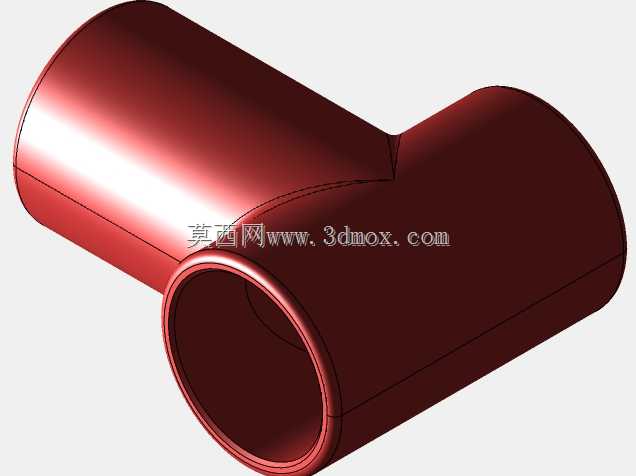

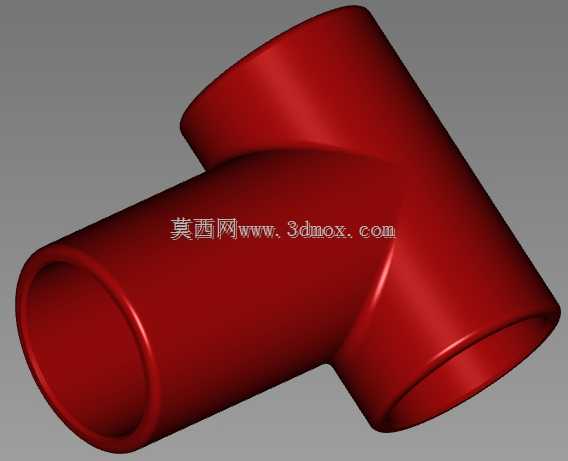

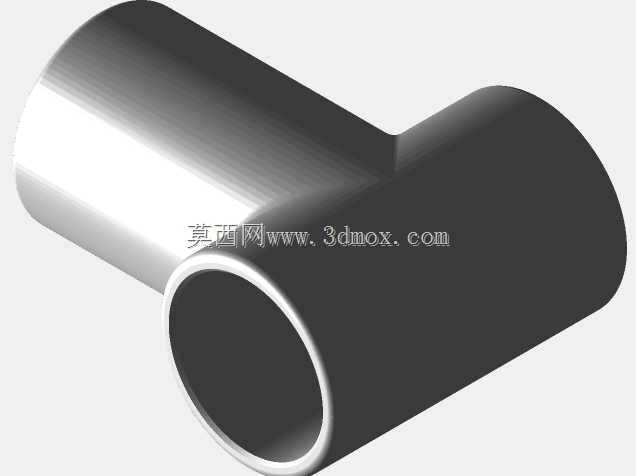

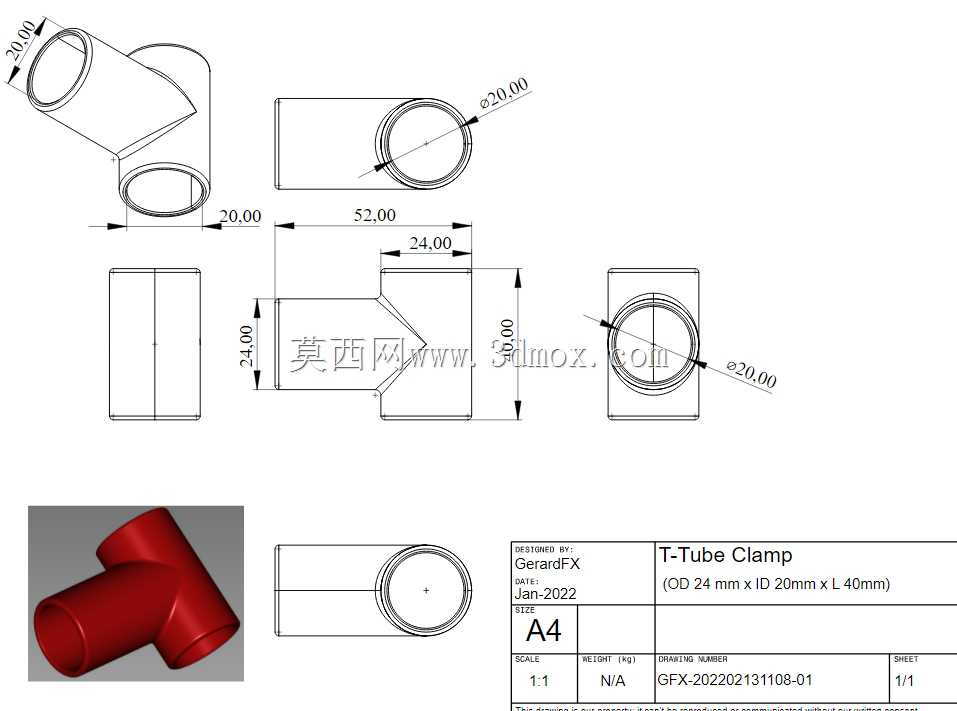

　　在流体输送管路搭建、小型气动回路布设、实验台架管路装配场景中，经常会遇到两根正交圆管需要快速拼接固定的需求，常规焊接方式存在不可逆、拆装维护难度大的问题，卡套式接头则对管材端面加工精度有较高要求，而这款T形管夹恰好能解决这类正交管路的快速装夹痛点，不需要对管材做额外预处理，就能实现两根垂直交汇圆管的可靠固定。从结构设计逻辑来看，这款管夹采用一体化等径三通成型结构，三个连接端口的内径保持一致，适配外径24mm、内径20mm的标准圆管，单段接管长度预留40mm的装夹行程，足够保证管材插入后有充足的接触面积，避免管路受侧向力时出现松脱滑脱的问题。管壁厚度控制在2mm，既保证了装夹后的结构刚性，不会因为管路内流体压力波动出现形变泄漏，

　　也不会因为壁厚过大造成材料浪费、整体重量超标。实际装配过程中，只需要将两根待连接的圆管分别对准对应的端口插入，依靠管夹内壁与管材外壁的过盈配合实现初步定位，若应用在有压力输送的场景，还可以在端口处额外加装卡箍或者点胶密封，就能满足低压流体输送的密封要求。不同于拼接式的三通接头，这款一体化结构的管夹不存在拼接缝隙，正交位置的过渡圆弧做了平滑处理，不会出现应力集中的问题，即便在有轻微振动的设备台架上使用，也不会因为长期振动出现连接位置开裂的情况。设计阶段特意将正交交汇处的内流道做了圆弧过渡，能够减少流体流经三通位置时的阻力损失，避免直角拐角造成的流道紊流、杂质沉积问题，不管是应用在气路输送还是小型水路循环回路中，

　　都能保证管路内介质流动顺畅。这款管夹除了直接用于管路连接之外，还可以作为模块化管路搭建的基础固定件，在非标自动化设备的气路排布、教学实验台的管路组装、小型液压试验台的管路固定场景中，都能快速完成正交管路的拼接，不需要定制专用接头，大幅缩短管路装配的周期。针对不同管径的使用需求，只需要按照相同的结构比例缩放尺寸，就能适配其他规格的圆管连接，结构通用性较强，不需要重新做受力校核，只要保证壁厚与管径的比例保持一致，就能满足同等工况下的使用强度要求。
