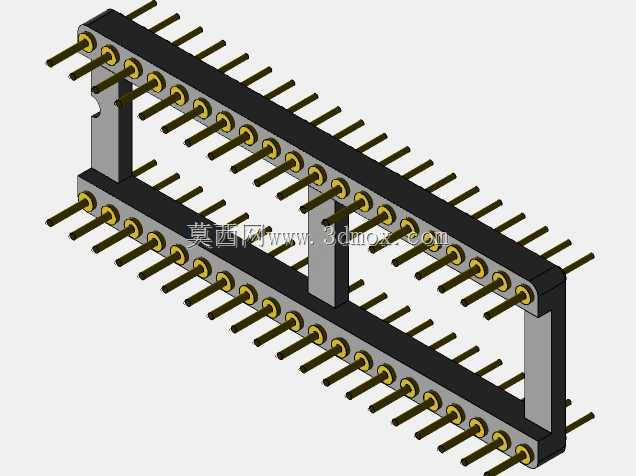

双排40针直插公头连接器结构建模

　　在老式工控板卡、早期8位/16位计算机主板、实验面包板扩展电路的设计场景里，这类双排40针直插公头是实现板间垂直互联最常见的互联元件，不少复刻老式CPU扩展模块、教学实验电路的结构设计人员，在做三维装配干涉检查时，往往会因为接插件模型尺寸偏差导致PCB开孔、板间距预留出现问题，这个建模作品完全参照老式标准DIP排针的实际尺寸做了还原，能直接导入装配环境做布局校验。从实际使用场景来看，这类公头排针通常焊接在主PCB板上，配合对应的母座实现扩展卡、功能模块的可拆卸连接，相比单排针，双排40针的结构能在有限的板卡宽度内提供更多信号通路，早年Z80、6502架构的老式计算机系统里，CPU与外围扩展电路的连接很多都采用这类间距的排针结构，

　　不少复古计算爱好者做硬件复刻时，也会优先选用这类标准尺寸的接插件保证兼容性。设计建模时，首先严格遵循2.54mm标准排针的间距规范，每一排的相邻插针中心距保持标准值，两排插针之间的排距也完全匹配通用DIP40封装的尺寸边界，插针的外露长度、塑壳高度都按照实际量产元件的尺寸做了还原，中间的支撑立柱结构也做了等比例建模，避免装配时出现模型与周边元件干涉的问题。从安装边界来看，这类排针焊接在PCB上时，插针穿过板卡的焊盘孔后，背面露出的焊脚长度控制在标准焊接工艺要求的范围内，塑壳底部与PCB板面的预留间隙也符合波峰焊的工艺要求，不会因为模型尺寸偏差导致结构设计时预留的焊接空间不足。插针端部的导向倒角也做了细节还原，在三维装配仿真时，

　　可以模拟插针与母座对插的导入过程，校验对插行程是否符合结构设计要求，避免实际组装时出现插针顶弯、对插不到位的问题。塑壳部分的绝缘槽结构也按照实际产品做了建模，每一根插针对应的塑壳定位槽都清晰还原，能直观体现插针与塑壳的装配固定关系，对于做接插件本身结构优化的设计人员来说，也可以在这个模型基础上调整塑壁厚、插针直径等参数，快速衍生出不同规格的双排排针模型。在做整机结构布局时，这类接插件的模型精度直接影响板卡堆叠间距的计算，如果模型的塑壳高度、插针长度存在偏差，很容易导致上下板卡装配时间隙不足或者间隙过大，这个建模作品把所有关键装配尺寸都做了精准还原，导入装配环境后不需要额外调整尺寸就能直接用于布局校验，不管是做老式硬件复刻，还是做通用工控板的结构设计，都能直接复用，减少重复建模的工作量。
