带侧部法兰接口的方锥变径料斗结构

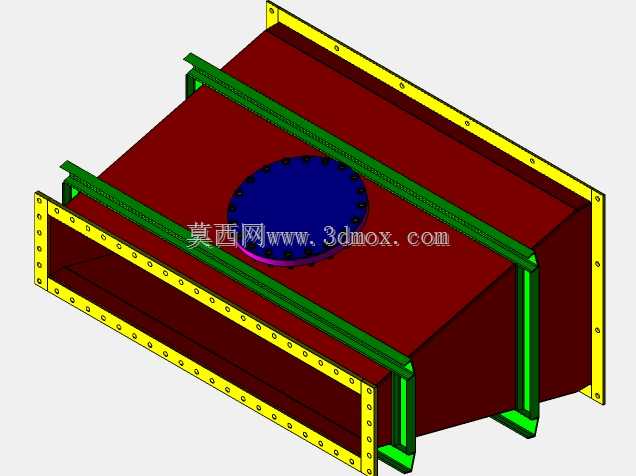

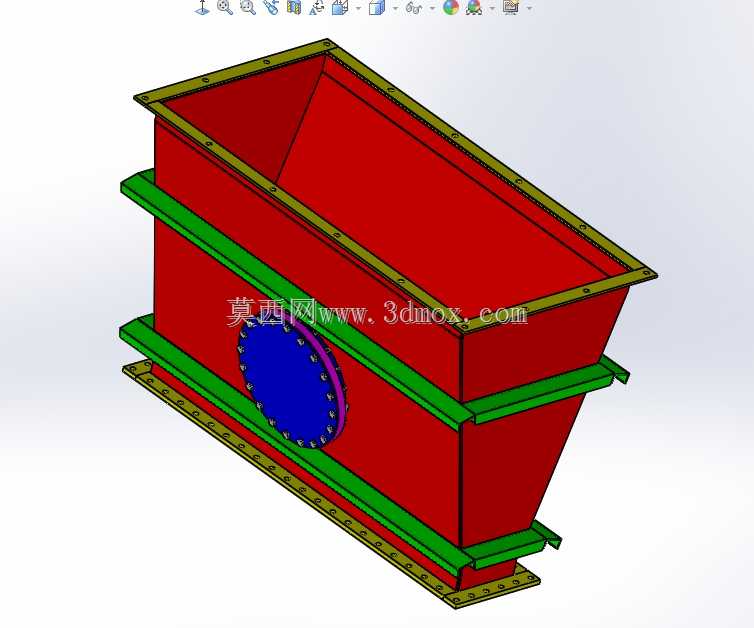

　　在散料输送、粉体处理、工矿物料转运的作业场景里，这类方锥变径料斗是衔接上下工序物料流转的核心结构件，常布置在皮带输送机末端、筛分设备出料口、储料仓下部出料段，承担物料导流、集料、缓降的作用，避免物料在流转过程中出现撒漏、卡堵、偏流的问题。从结构设计来看，该料斗采用上宽下窄的方台锥型壳体结构，上部为大尺寸方形法兰边，用于和上游设备的出料口或者仓体底部做螺栓紧固连接，法兰边预留均匀的螺栓过孔，安装时可搭配密封垫实现接缝处的密封，防止粉状物料溢散；下部为小尺寸方形法兰接口，用于对接下游的输送管道、给料设备或者下一级溜槽，上下法兰的平行度在建模时做了严格约束，避免现场安装出现对接错位的问题。料斗侧部开设的圆形法兰接口，可用于安装观察窗、

　　料位检测元件、振动器或者助流吹气装置，在处理含水率偏高、易结拱的物料时，可通过该接口加装破拱组件，避免物料在锥段搭桥堵料。壳体外部沿周向焊接的多道横向加强筋，采用型钢弯折成型，沿锥段高度方向均匀布置，能够有效抵消料斗内部物料堆积产生的侧压力，避免薄壁壳体在长期受料过程中出现鼓胀变形，延长结构的使用寿命。设计时锥段的倾斜角度参考了常见散料的安息角参数，保证物料能够依靠自重顺利下滑，不会在锥壁残留积料；所有焊接边均做了圆角过渡处理，减少应力集中点，同时避免物料在棱角处卡滞。安装边界方面，上部法兰的外轮廓尺寸匹配上游设备的出料口安装孔位，下部法兰尺寸适配下游给料设备的进料口，侧部法兰的中心高度预留了足够的操作空间，

　　方便后续检测元件或者附件的安装维护，整体结构采用钢板焊接成型，建模时还原了所有焊缝的预留间隙、法兰的螺栓孔排布、加强筋的焊接位置，可直接用于生产下料、焊接工装的设计参考，也可直接导入散料仿真软件中做物料流动模拟，验证料斗的通过性是否满足产能要求。
