3D打印原型用方形电子设备防护壳体

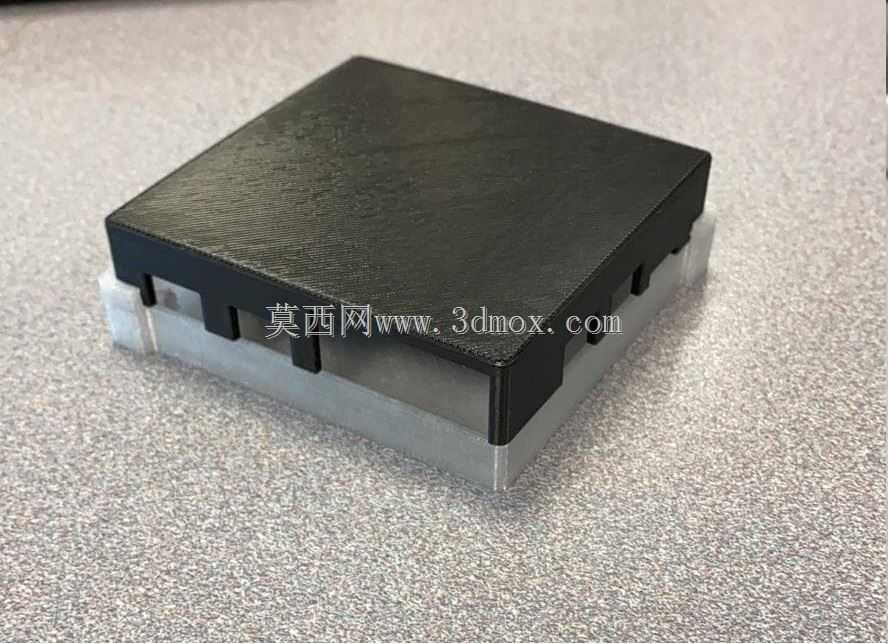

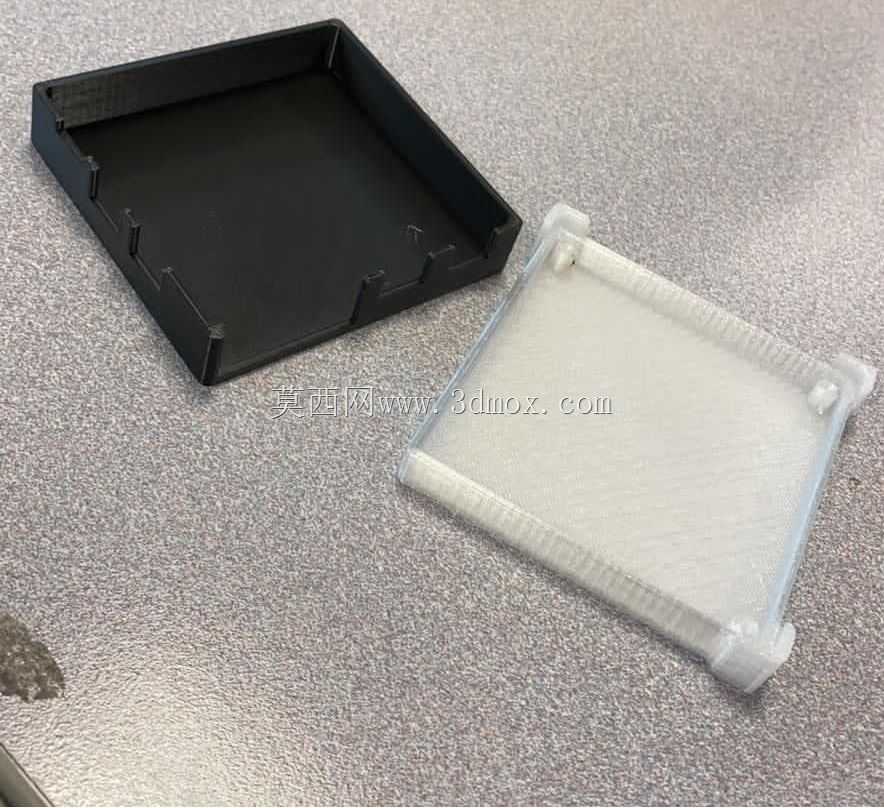

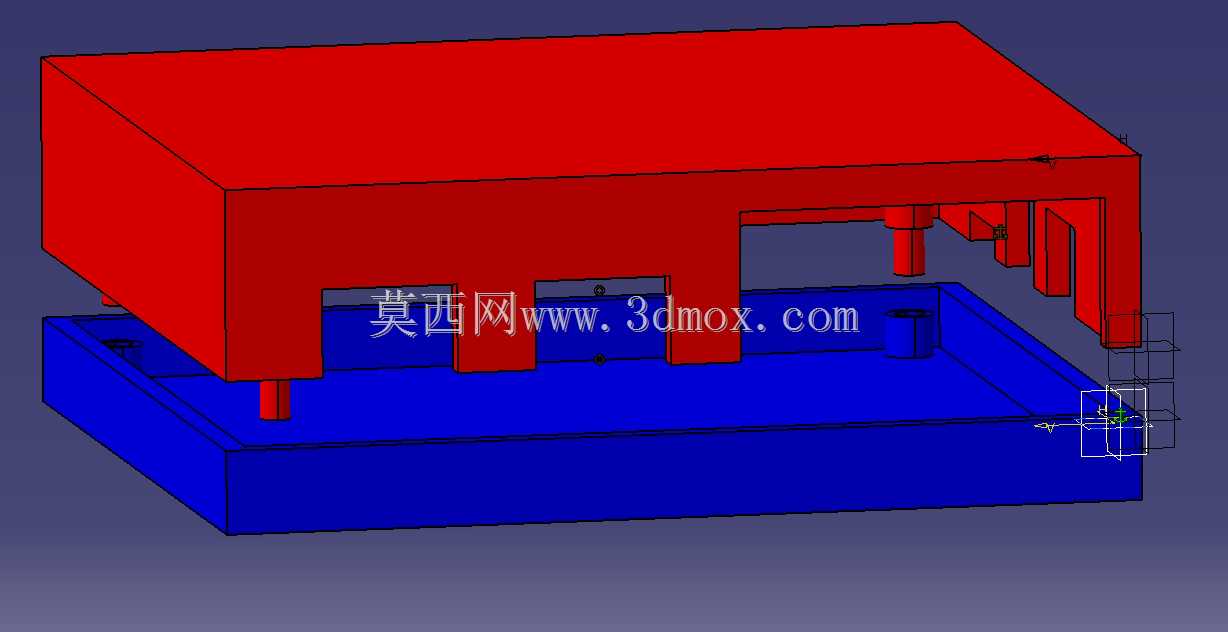

　　这款方形电子壳体的设计初衷，是为小尺寸集成化电子功能模块提供适配的原型承载结构，主要面向研发阶段的功能验证场景使用，可直接通过熔融沉积或光固化3D打印工艺制作实体样件，快速完成电路板、传感元件等核心部件的装配测试，省去传统机加工开模的前期周期成本。从实际应用场景来看，这类壳体可搭载在小型桌面实验装置、便携检测设备、嵌入式传感采集终端内部，作为核心电路模块的防护与承载结构，隔绝外部粉尘、轻微磕碰对电子元件的损伤，同时规整内部走线布局，避免线路杂乱带来的信号干扰或装配干涉问题。设计上采用上下叠合的分体式结构，上盖为平整的方形盖板，边缘做了小尺寸的卡扣凸台结构，与下壳体的侧边卡槽直接卡合固定，无需额外螺丝连接件即可完成装配，

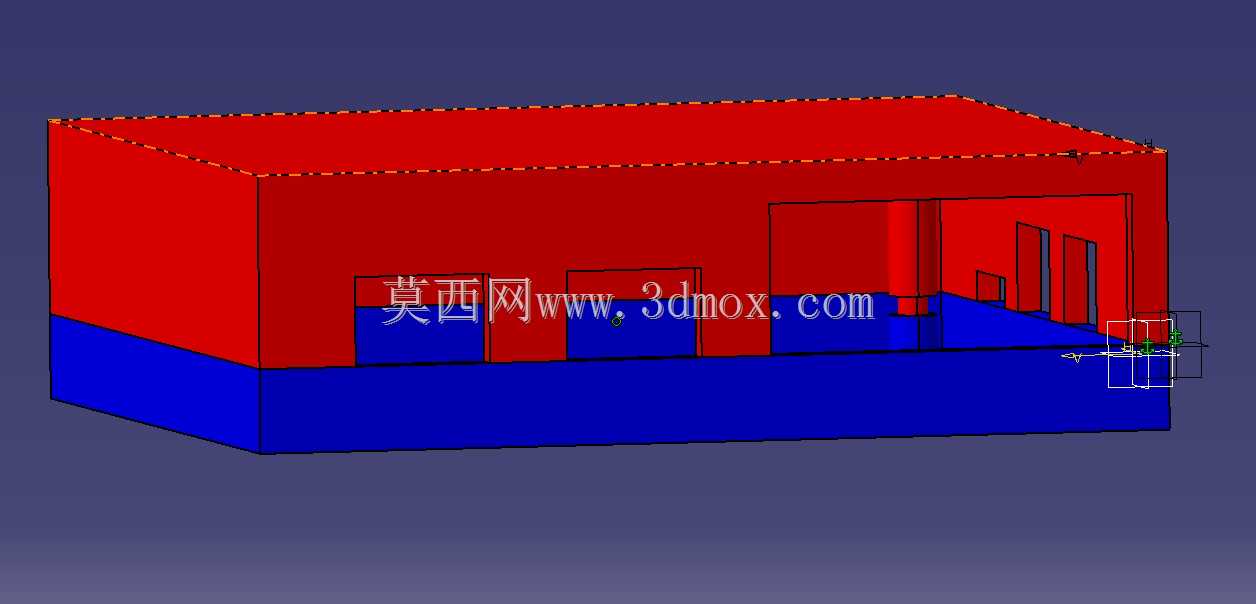

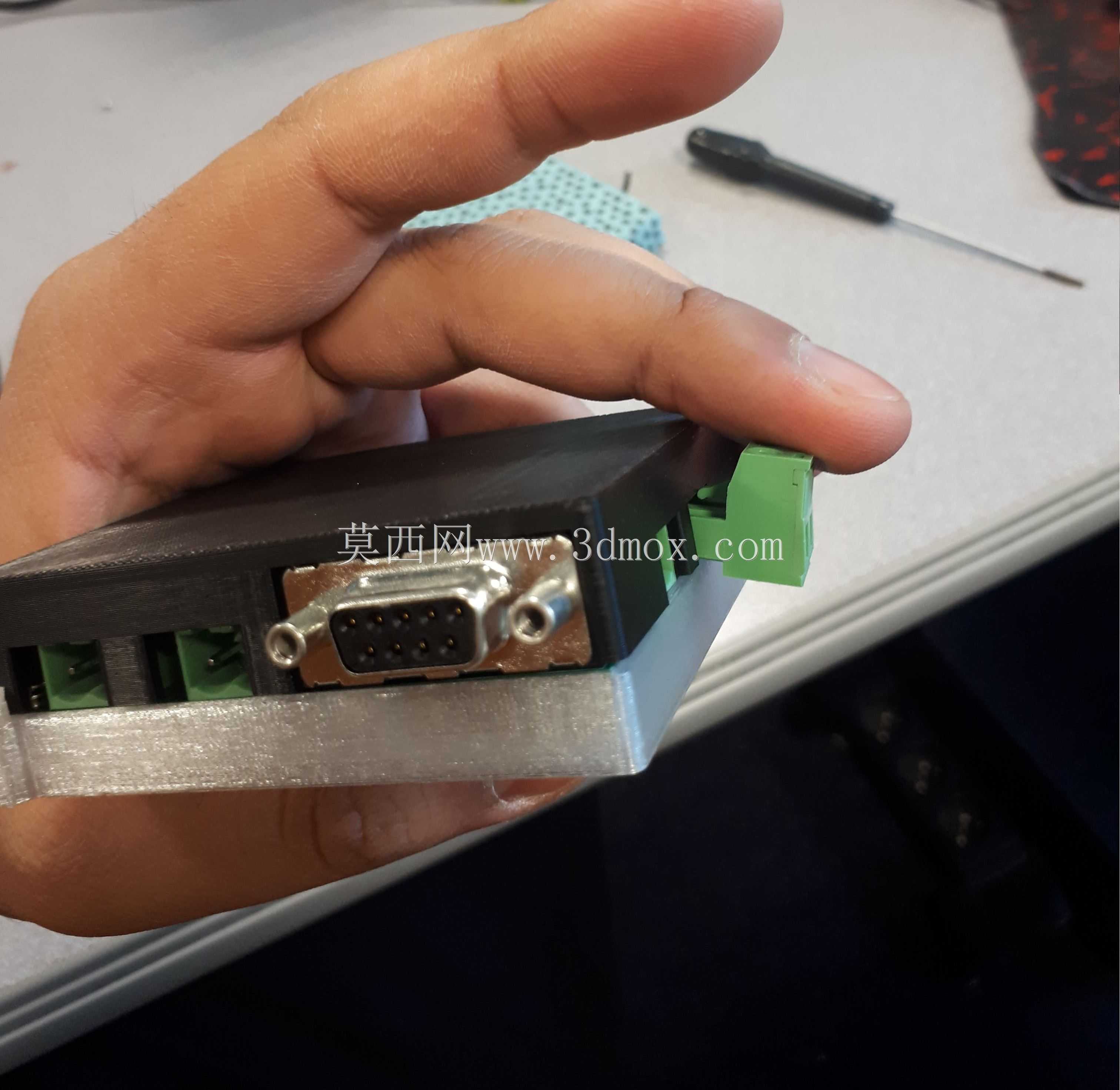

　　既减少了原型制作的零件数量，也方便研发阶段反复拆装调试内部元件。下壳体的侧边预留了均匀分布的缺口结构，这些缺口并非随意开设，一方面是为内部电路板的外接接口预留出线空间，可根据实际使用需求适配USB、接线端子、传感探头等不同类型的外接部件，另一方面也能在3D打印过程中减少支撑材料的使用，降低打印失败概率，同时提升壳体内部的空气流通性，避免高负载运行时电子元件积热。从安装边界来看，壳体整体为规整的正方形截面，整体高度较低，属于薄型扁平结构，可直接嵌入设备内部的预留安装槽内，下壳体底部为平整平面，可通过双面胶、少量热熔胶或者微型压片快速固定在安装基准面上，不需要额外设计复杂的安装挂耳或固定孔位，适配研发阶段灵活调整安装位置的需求。

　　壳体的壁厚做了均匀化处理，整体壁厚保持在3D打印工艺适配的合理区间，既保证打印完成后壳体有足够的结构强度，拿取装配时不会轻易开裂变形，也不会因为壁厚过大增加打印耗时与材料消耗。上盖表面做了平整化处理，没有多余的凸起或装饰结构，既可以在后期根据需求粘贴功能标识、操作说明标签，也能在多设备并排布置时减少相邻设备之间的间隙，提升空间利用率。在结构细节处理上，上下壳体的配合面做了微小的错位限位设计，装配时可以自动对齐，不会出现上下盖偏移错位的问题，侧边的卡扣结构做了圆角过渡处理，避免3D打印后出现应力集中导致卡扣断裂，反复拆装也能保持足够的卡合力度。这类原型壳体的设计没有做多余的外观修饰，完全围绕功能验证阶段的实际需求出发，所有结构特征都服务于快速制作、快速装配、快速调试的研发流程，能够帮助电子研发团队在方案迭代阶段快速验证结构适配性，缩短从设计到功能测试的周期。
