复合材料V型缺口剪切试验专用夹具结构

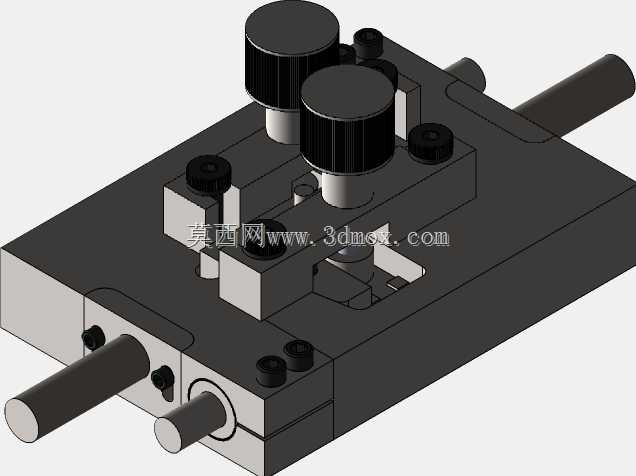

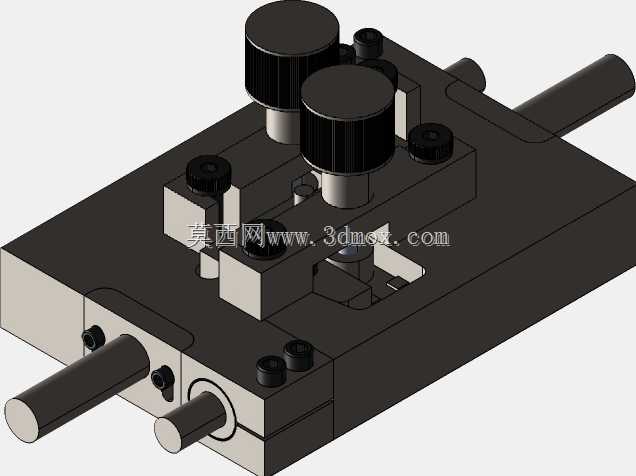

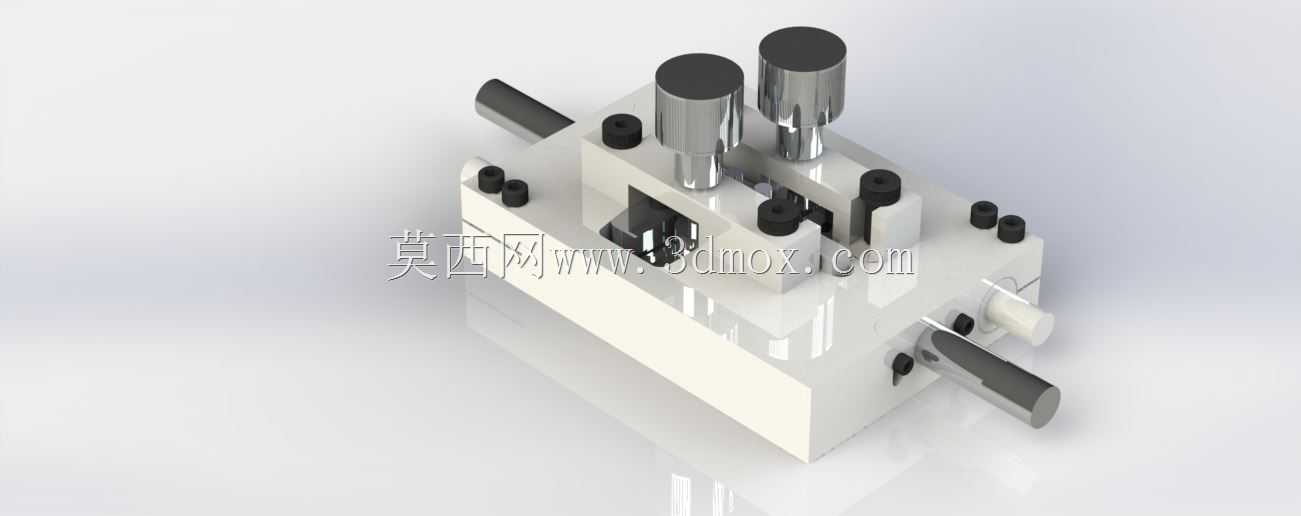

　　在复合材料力学性能测试领域，纤维与基体间的界面结合强度直接决定构件的整体服役寿命，而Iosipescu剪切试验法是目前获取界面剪切模量、界面剪切强度数据的主流测试手段，这套夹具正是为适配该试验方法专门设计的专用装夹结构。不同于常规拉伸、弯曲试验的通用装夹，V型缺口剪切试验对试样的装夹对中性、载荷施加方向的同轴度有极高要求，一旦装夹出现偏斜，测试得到的剪切数据会出现15%以上的偏差，无法作为材料性能判定的有效依据。这套夹具采用分体式基座设计，底部的方形基座作为整个装夹结构的承载基准，上表面加工有高精度的定位槽，两侧的装夹块可沿着槽体方向做对称滑动，保证试样装夹后缺口位置恰好处于剪切载荷的作用轴线上，不会出现单侧受力的情况。

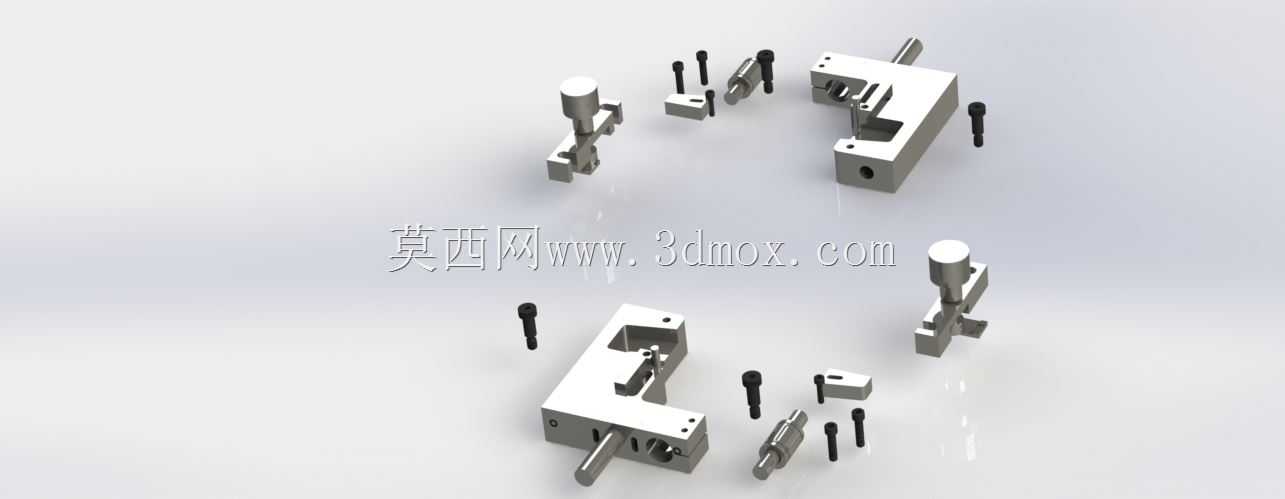

　　夹具上配置的两组圆柱形压头是载荷传递的核心部件，压头端面做了平面度研磨处理，与试验机加载端接触时不会出现点接触导致的应力集中，压头与装夹块之间预留了微小的浮动间隙，可自动补偿试样加工带来的厚度公差，避免装夹时出现过定位卡死的问题。基座侧面伸出的操作手柄用于快速调整装夹块的开合距离，装夹试样时无需额外工具即可完成初步定位，再通过周边的内六角紧固螺钉完成试样的锁紧，螺钉的排布位置经过受力校核，锁紧力均匀作用在试样的加持段，不会压伤试样表面，也不会在加持段产生额外的附加应力干扰测试结果。从安装边界来看，这套夹具的底部基座尺寸适配主流万能材料试验机的工作台安装孔位，无需额外制作过渡连接板即可直接固定在试验台面上，

　　整体高度控制在常规试验机的加载行程范围内，不会出现超程无法加载的问题。夹具的所有活动部件都做了耐磨处理，长期反复装夹测试也不会出现配合间隙变大的问题，能长期保证测试数据的重复性与稳定性，适合高校材料实验室、复合材料研发部门做批量性能测试使用。设计时特意规避了传统剪切夹具容易出现的载荷偏心问题，通过对称式的力流路径设计，让施加在试样上的载荷完全转化为缺口截面的纯剪切力，剔除了弯曲应力、拉压附加应力对测试结果的干扰，能更真实地反映纤维-基体界面的实际结合性能。
