多自由度可调式精密五轴台钳结构设计

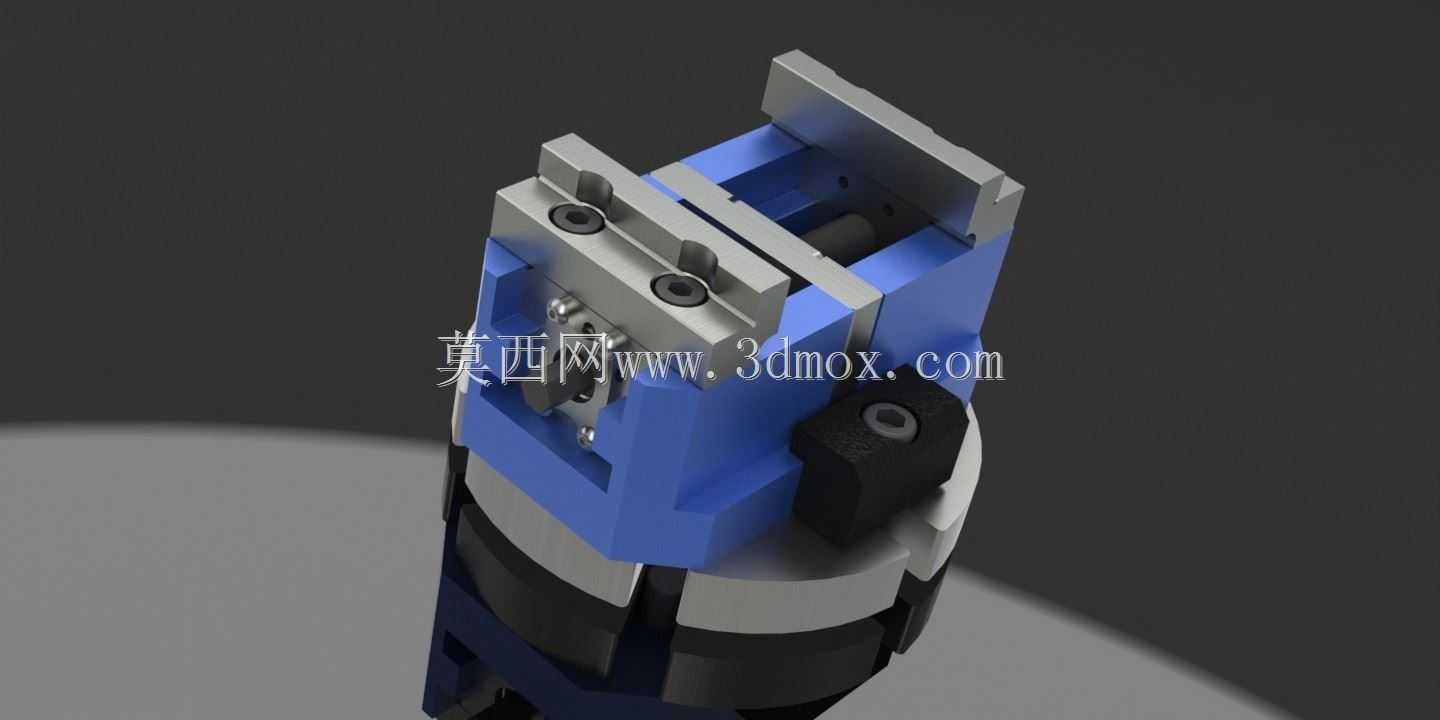

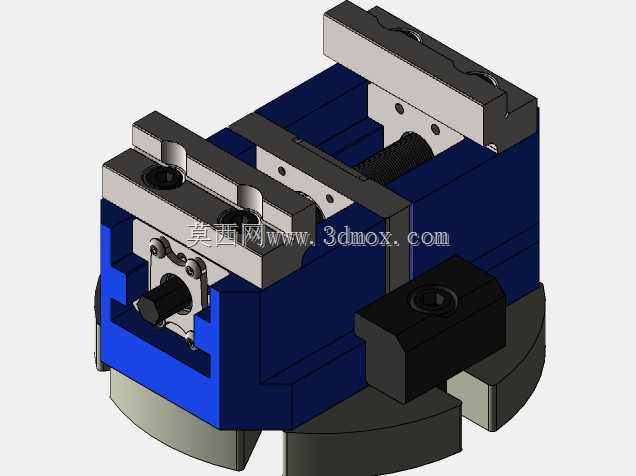

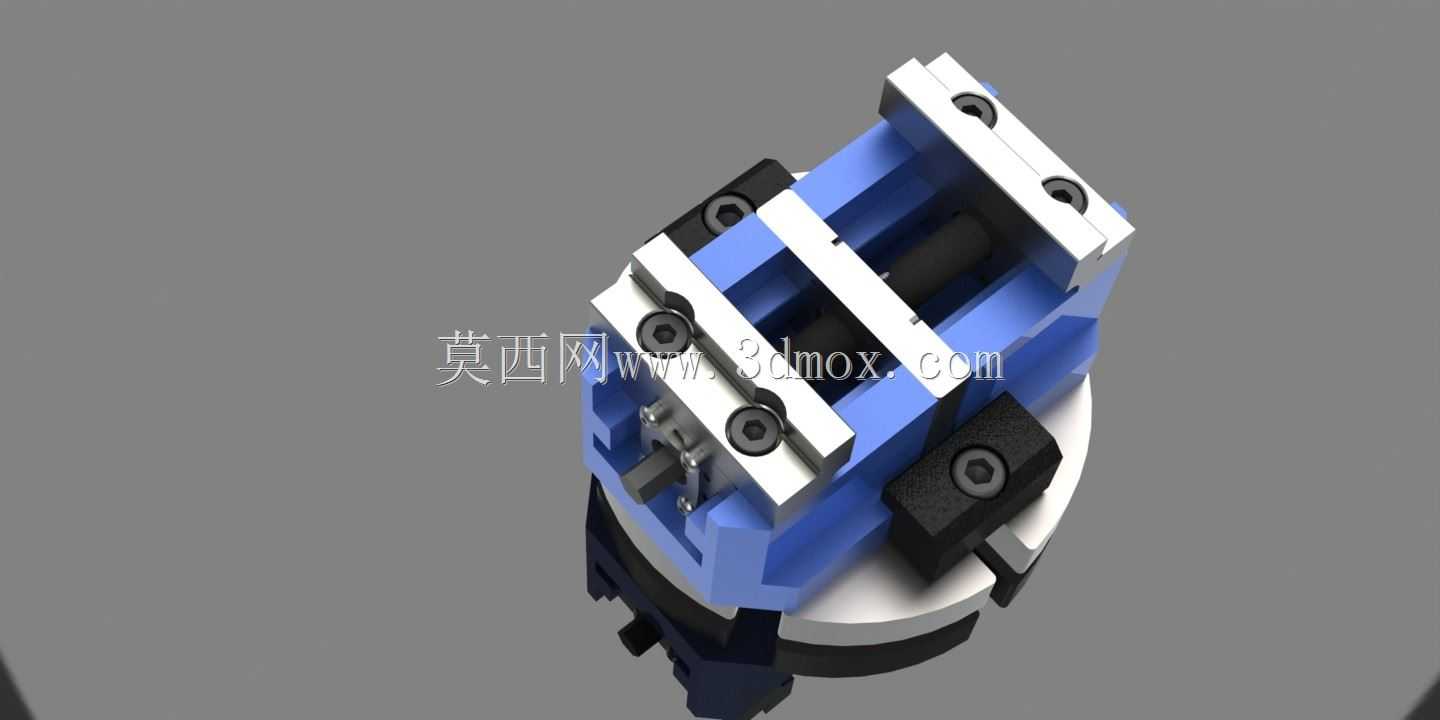

　　在精密五轴加工场景中，普通平口钳受限于单轴锁紧、夹持角度固定的缺陷，往往无法满足异形曲面零件、多面复合加工件的一次装夹定位需求，这款多轴可调台钳正是针对这类加工痛点开发的夹持工装。从实际加工应用来看，这类台钳常配套五轴加工中心、精密磨床、坐标测量设备使用，可完成小型精密零件、复杂结构件的多角度定位装夹，减少二次装夹带来的形位公差累积，尤其适合小批量精密零件试制、教学实训类加工场景的装夹需求。结构设计上，这款台钳采用分层式多轴回转结构，底部回转基座可实现水平方向360度连续回转，中部铰接结构可实现夹持主体在垂直平面内的角度倾斜调整，配合钳口本身的平行开合进给，可实现五个自由度的姿态调整，能将工件调整至任意加工所需角度，

　　避免加工过程中刀具与钳体发生干涉。钳口部分采用可拆卸式硬质合金镶块结构，可根据工件外形更换平钳口、V型钳口或者仿形钳口，适配方形、圆形、异形轮廓工件的夹持需求，钳口开合采用精密丝杠传动，进给平稳，夹持力可通过丝杠扭矩灵活调整，既可以夹持薄壁类易变形零件，也能满足重切削场景下的夹持可靠性要求。安装边界方面，台钳底部采用标准法兰式安装接口，可直接匹配多数五轴机床的工作台T型槽或者零点定位快换板，安装定位销孔间距符合通用工装安装标准，无需额外加工过渡板即可完成装夹固定；整体外形紧凑，回转半径控制在较小范围内，不会过多占用机床加工行程，可适配中小型五轴加工设备的工作台尺寸。设计过程中重点考虑了调整后的锁紧可靠性，

　　每个回转轴都采用端面齿盘配合锁紧螺栓的结构，调整到位后可实现无间隙刚性锁紧，避免加工过程中出现角度偏移，钳体主体采用高强度合金钢经淬火处理，刚性充足，长期使用不易出现变形，夹持基准面的平面度、各回转轴的回转精度都控制在精密工装允许的公差范围内，可满足微米级加工的装夹精度要求。不同于普通台钳仅能实现水平方向的工件夹持，这款五轴台钳通过多轴联动的姿态调整，能让刀具以最优角度接近工件加工面，大幅提升复杂零件的加工效率，同时减少专用夹具的制作成本，在多品种小批量的精密加工场景中具备很高的实用价值。
