手动快夹式薄板冲压定位夹具结构

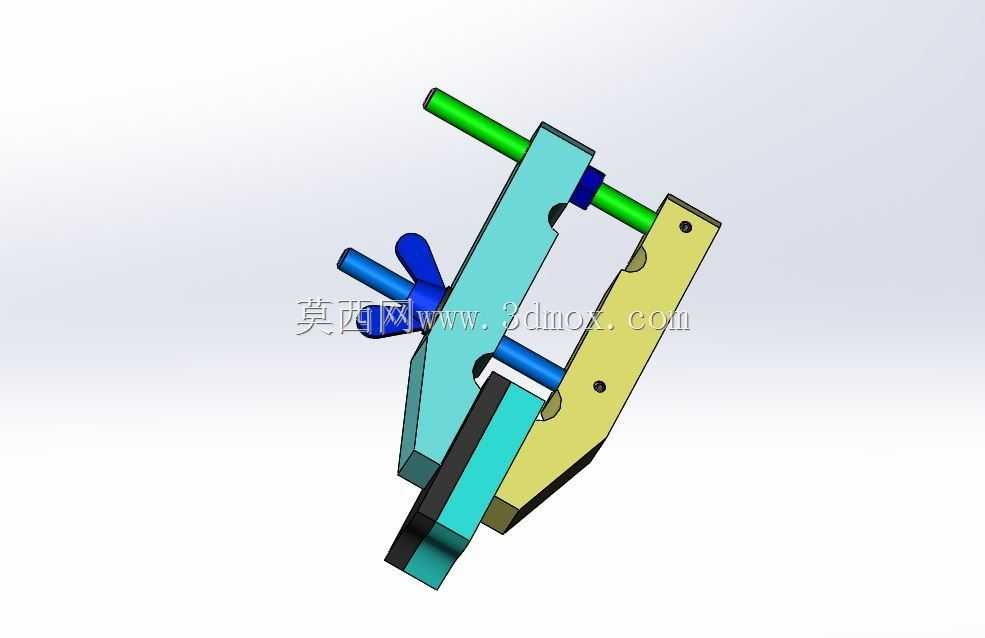

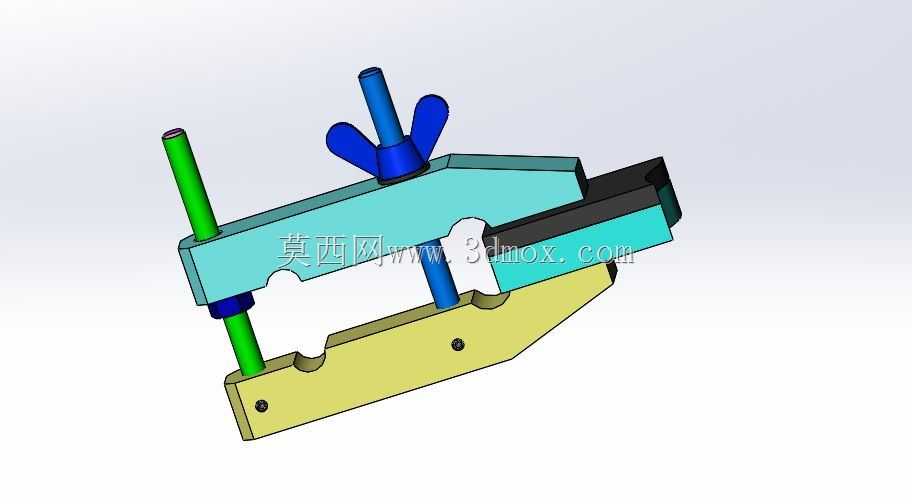

　　在小批量薄板冲压、五金件修边以及样件试制的加工场景中，这类手动夹紧结构的使用频率极高，区别于大型压力机配套的级进模、复合模自带的模架夹紧系统，这类独立的夹紧定位结构不需要配套模座安装，可直接固定在工作台面或者简易冲压支撑架上，适配0.1-2mm厚度的铜片、铝片、冷轧钢板等常见冲压坯料的定位装夹，尤其适合实验室打样、维修车间单工序冲裁、小批量五金件折弯工序的快速装夹需求。从结构设计逻辑来看，这套夹紧结构采用上下分体式夹座设计，下夹座作为承载基准，加工有与坯料轮廓匹配的定位缺口，缺口的型面公差控制在0.05mm以内，能够保证坯料放置后不会出现横向窜动，上夹座通过两根垂直导柱实现上下滑动导向，

　　导柱与上夹座的导套配合间隙控制在H7/g6精度等级，既保证滑动过程无卡滞，又避免夹紧过程中出现偏斜导致的坯料压伤。顶部的蝶形锁紧旋钮是整套结构的施力部件，通过螺纹副传递夹紧力，旋钮的翼型结构不需要额外工具，操作人员徒手即可完成锁紧与松开动作，单步装夹时间可控制在3秒以内，相比传统的螺栓压板夹紧方式，装夹效率提升60%以上。从安装边界来看，整套结构的整体长度控制在180mm以内，宽度不超过70mm，闭合状态下总高度不超过120mm，底部下夹座预留两个M5的安装沉孔，可直接通过内六角螺丝固定在不同规格的工作台面上，不需要额外加工转接板，适配绝大多数小型手动冲压设备、台式压力机的工作台安装孔位。结构细节上，上夹座与下夹座的夹紧面都做了0.

　　2mm的倒角处理，避免坯料装卸过程中被棱边刮伤，导柱的下端做了限位台阶，防止上夹座在松开状态下从导柱上滑脱，蝶形旋钮与上夹座的接触位置加装了尼龙垫片，减少反复锁紧过程中对上夹座表面的磨损，延长整套结构的使用寿命。在实际使用过程中，这套结构可根据不同的冲压工序需求，更换下夹座的定位缺口型面，实现不同轮廓坯料的快速适配，不需要更换整套夹紧机构，仅需加工对应型面的下夹座即可完成工装切换，能够大幅降低小批量多品种冲压加工的工装制造成本，同时因为整体结构没有液压、气动等复杂动力元件，日常维护仅需定期在导柱表面涂抹少量润滑脂即可，故障率极低，非常适合加工现场的复杂工况使用。
