便携式手动活塞泵结构三维设计

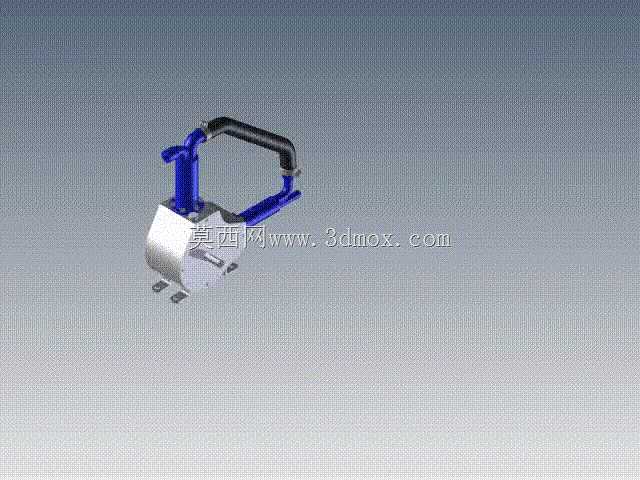

　　这款手动活塞泵的结构设计，核心围绕无外接动力场景下的小流量流体输送需求展开，在户外作业、应急抢修、小型化工试剂转运、车载配套补液等场景中，这类无需电源驱动的泵体有着不可替代的应用价值，尤其是在野外无供电、易燃易爆工况禁止使用电动设备的环境下，手动驱动的结构能完全规避电气安全隐患，适配多种复杂作业边界。从结构布局来看，泵体的动力腔采用铝合金压铸壳体作为主体承载结构，底部预留的两个安装支脚带有长圆形安装孔，可直接通过螺栓固定在机架、移动推车或者固定基座上，安装孔的间距设计预留了足够的装配调整余量，能适配不同安装面的孔位偏差，支脚的高度经过测算，既保证泵体底部与安装面留有足够的散热与排污间隙，也避免了整体重心过高导致的操作晃动问题。

　　进出液管路采用弯管结构搭配握持手柄的一体化设计，黑色的防滑握持套直接包覆在出液管的弯折段上，操作人员在按压驱动手柄作业时，可以一手握持该固定段保持泵体稳定，另一手操作动力输入摇杆，符合人体工程学的施力角度，长时间操作也不容易产生肌肉疲劳。进出液口的管径匹配常规的小口径流体输送软管，管路弯折处的圆角半径经过优化，既减少了流体在管路内的沿程阻力，也避免了直角弯折带来的应力集中问题，提升管路组件的抗疲劳寿命。泵体内部的活塞组件采用径向密封结构，密封件的选型适配常规水基流体、低粘度润滑油、弱腐蚀性化工试剂等多种介质，活塞行程的设计兼顾了单次泵送流量与操作施力大小的平衡，不会因为行程过长导致操作力过大，也不会因为行程过短导致泵送效率过低。

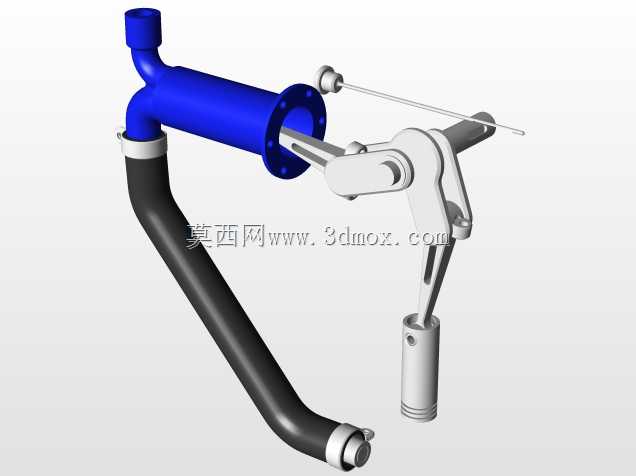

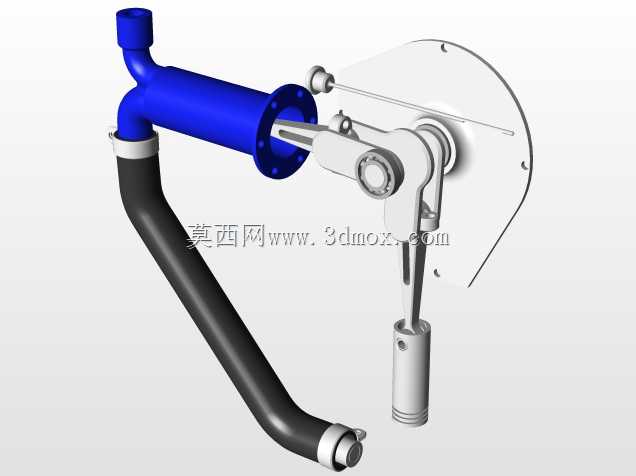

　　侧面伸出的动力输入轴直接连接内部的曲柄连杆机构，将摇杆的旋转运动转化为活塞的往复直线运动，轴端的密封结构采用多层油封组合，能有效防止泵送介质从轴伸位置泄漏，同时阻挡外部粉尘进入泵腔内部磨损运动部件。整体外形的轮廓尺寸控制在便携设备的合理范围内，不含外接管路的主体部分可以单手搬运，配套的管路组件无需额外工具即可快速对接，在应急抢险场景下可以快速部署投入使用。设计过程中对各个运动部件的干涉情况做了完整的校核，活塞往复运动的极限位置、曲柄旋转的全周范围、管路安装的操作空间都预留了足够的安全间隙，不会出现部件运动碰撞的问题，壳体上的连接螺栓排布均匀，既保证了壳体结合面的密封压力均匀，也方便后期维护拆解。
