外啮合式高压液压齿轮泵结构设计

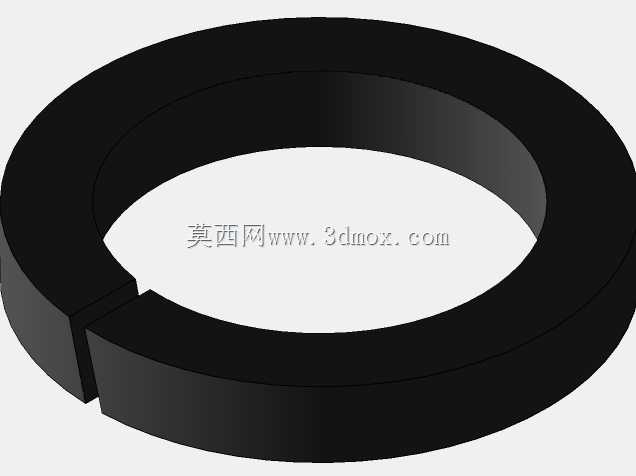

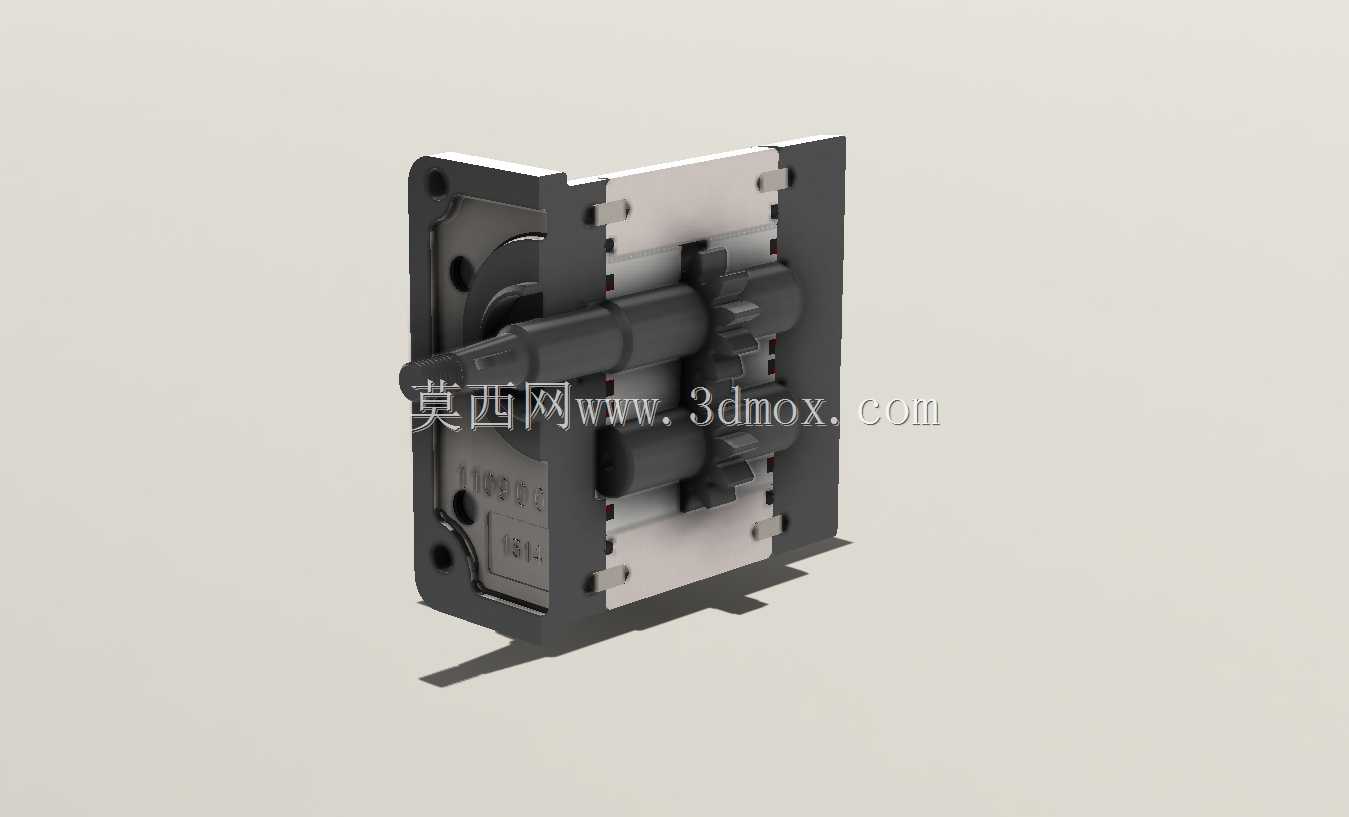

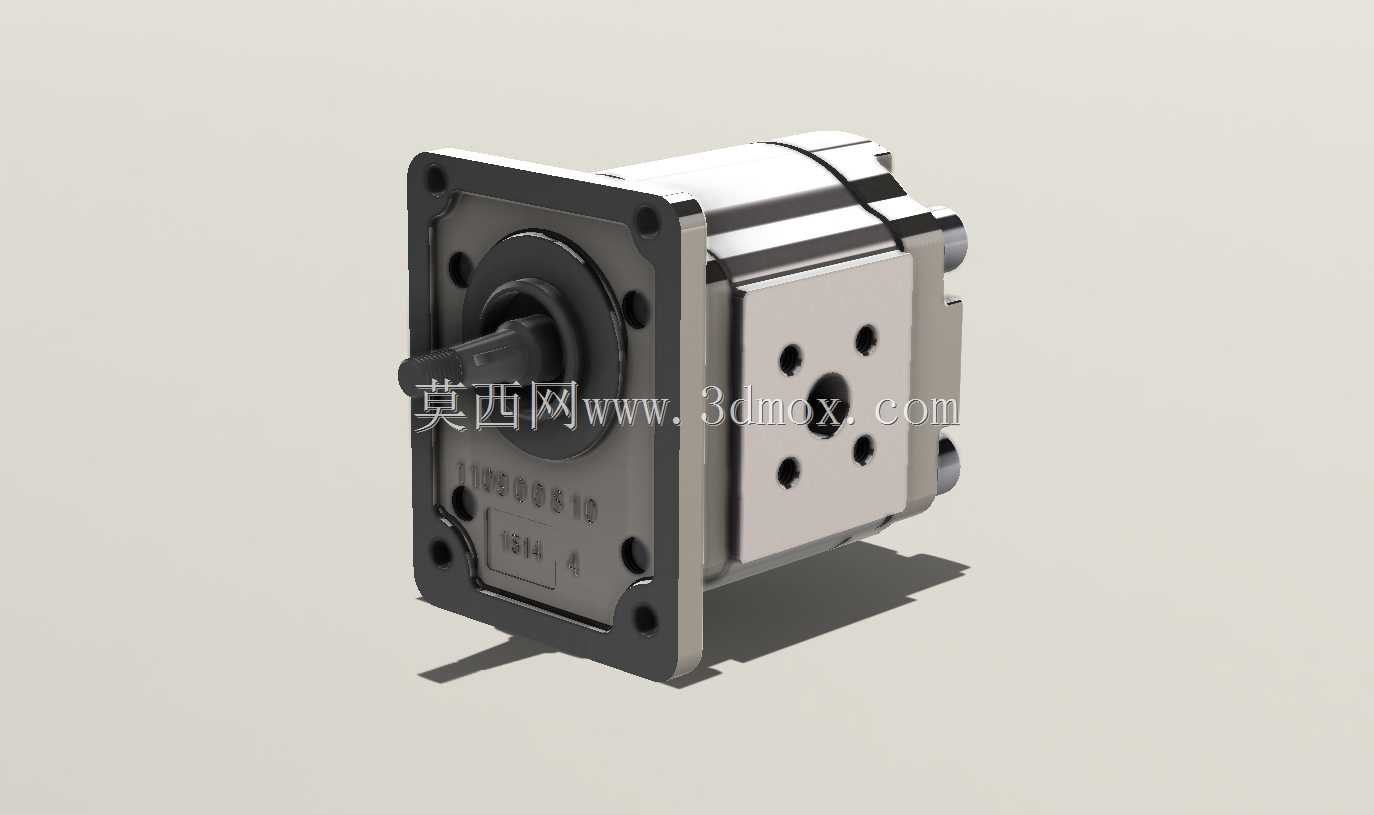

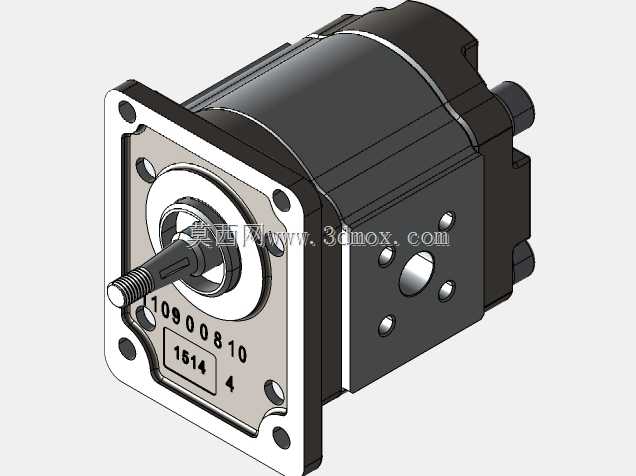

　　这款外啮合齿轮泵的三维结构还原，完全贴合液压系统现场选型与装配的实际需求，在工程机械液压支腿回路、小型机床静压供油系统、农用机具液压提升单元这类对安装空间有严格限制的场景中，这类方形法兰安装的齿轮泵是应用占比极高的动力元件。不同于大排量柱塞泵的复杂结构，齿轮泵依靠一对参数完全匹配的渐开线圆柱齿轮在泵腔内部的啮合转动，通过轮齿脱开侧形成的真空容积完成油液吸入，轮齿啮合侧的容积收缩完成压力油输出，整体结构没有复杂的配流盘、滑靴组件，抗油液污染能力远高于同压力等级的柱塞泵，日常维护仅需定期更换进油口滤芯即可，非常适合野外作业、工况粉尘较多的设备配套使用。从结构设计细节来看，泵体采用三段式叠装结构，

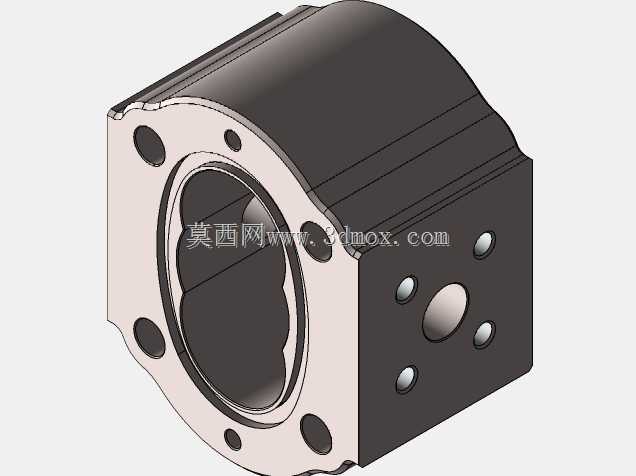

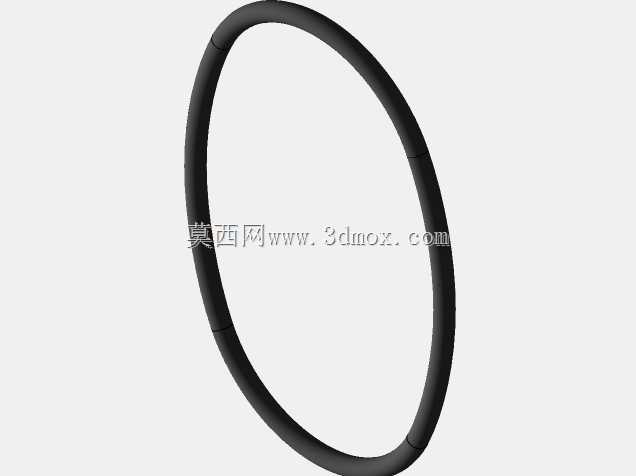

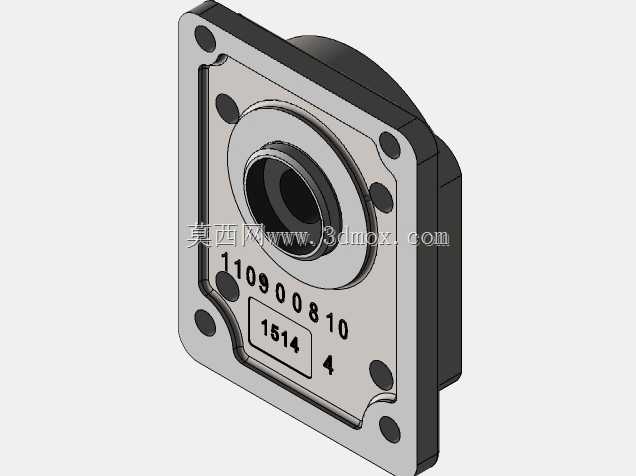

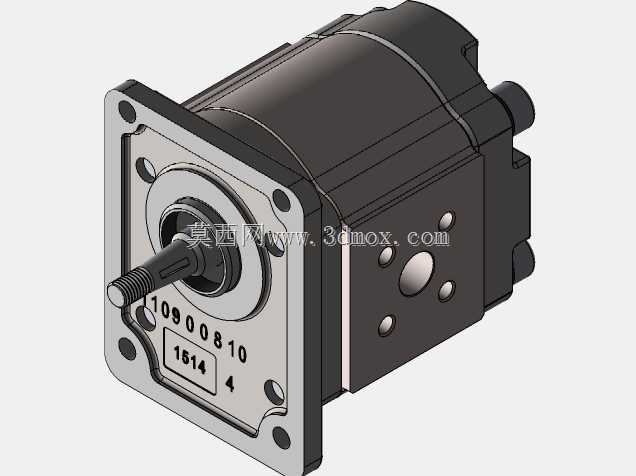

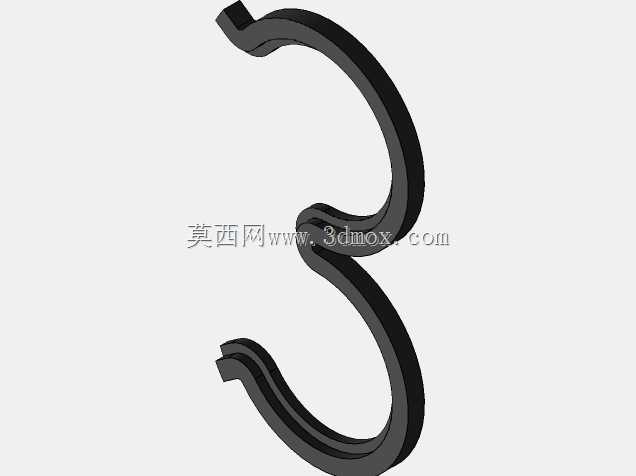

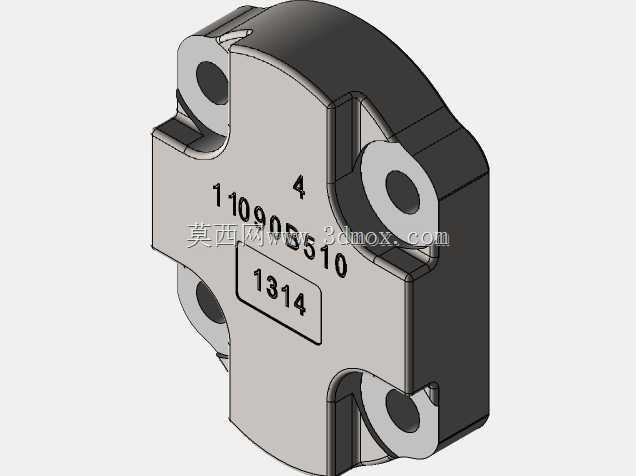

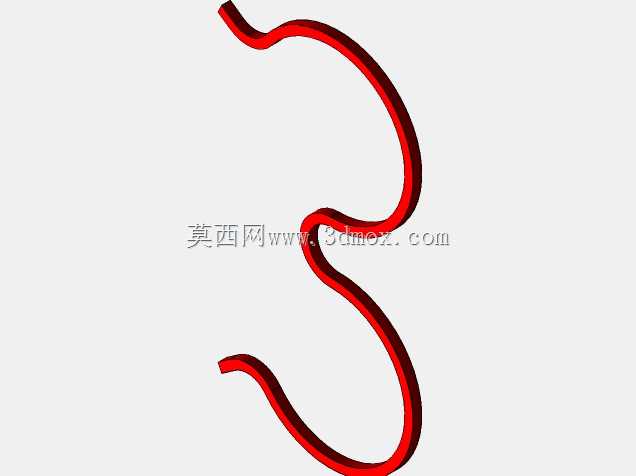

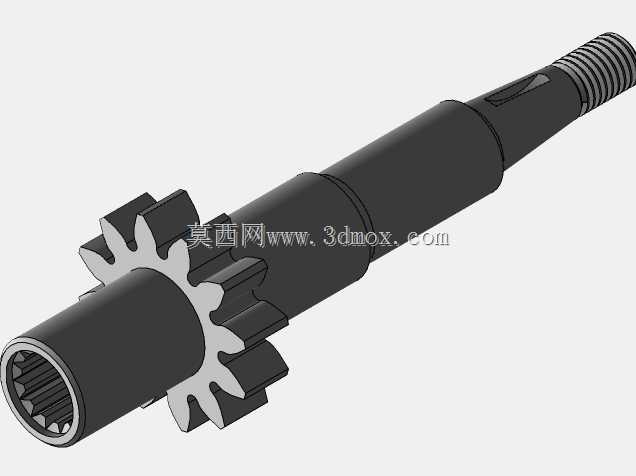

　　前端方形法兰直接集成输入轴的骨架油封安装位，法兰上的四个沉头安装孔完全匹配行业通用的安装孔距标准，选型替换时无需重新加工设备安装面板，输入轴采用平键传动结构，轴伸长度、轴径尺寸都符合通用液压泵的安装边界，能直接配套标准规格的联轴器与电机、柴油机动力输出端连接，不会出现轴伸过长顶坏动力端轴承、轴伸过短传动键接触面积不足的问题。泵体侧面的四个油口安装孔采用对称布局设计，进油口与出油口的通径尺寸匹配中高压系统的管路通径要求，安装时可根据设备管路走向调整油口朝向，无需额外加装过渡弯头就能适配不同的布管需求，减少管路压力损失。齿轮腔与端盖之间的密封采用整体式密封垫结构，建模时还原了密封槽的深度、宽度尺寸，

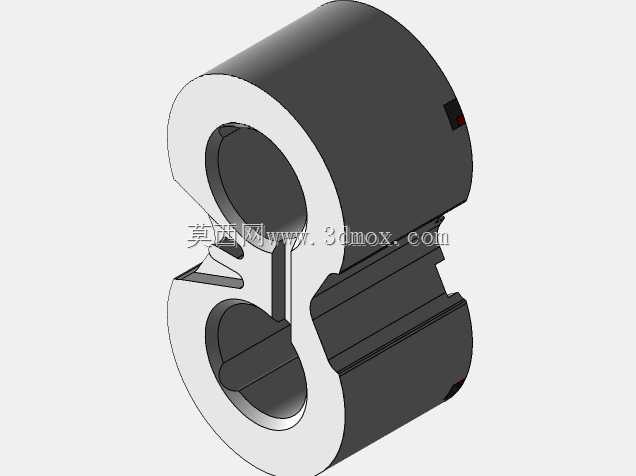

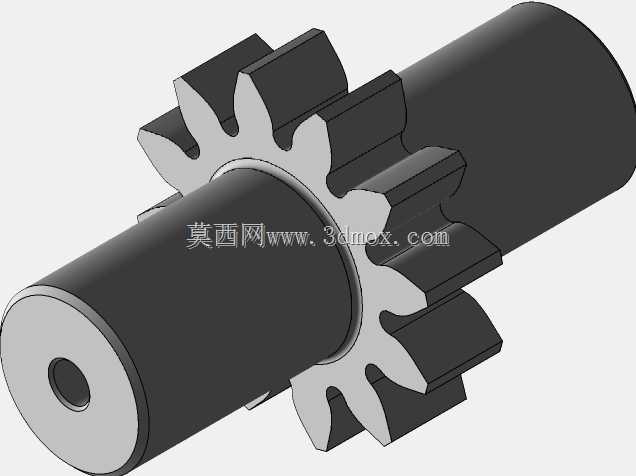

　　能直观看到螺栓预紧时密封垫的压缩量范围，避免实际装配时因压缩量过大导致密封垫挤裂、压缩量不足出现渗漏油的问题。泵体内部的齿轮副采用齿侧间隙优化设计，既保证高压工况下的容积效率，又避免齿侧间隙过小导致齿轮转动卡滞、油温快速升高的问题，建模时还原了齿轮端面与止推板之间的间隙设计，这个间隙是齿轮泵压力建立的关键参数，间隙过大会导致内泄过大系统压力上不去，间隙过小会出现端面磨损加剧缩短泵的使用寿命。从安装边界来看，这款齿轮泵的整体轴向尺寸、径向轮廓都做了紧凑化设计，在相同排量的同类型产品中体积更小，能适配安装空间局促的小型液压站、工程机械阀组集成安装场景，不会与周边的阀块、管路、机架结构产生干涉，三维模型中完整还原了所有装配倒角、螺栓沉孔、密封槽的细节，不管是做液压系统的装配干涉检查，还是做泵体本身的结构优化、逆向测绘参考，都能直接对应实际加工的尺寸要求，不需要再额外核对二维图纸的细节尺寸。
