RC型齿轮泵3D打印测试结构设计

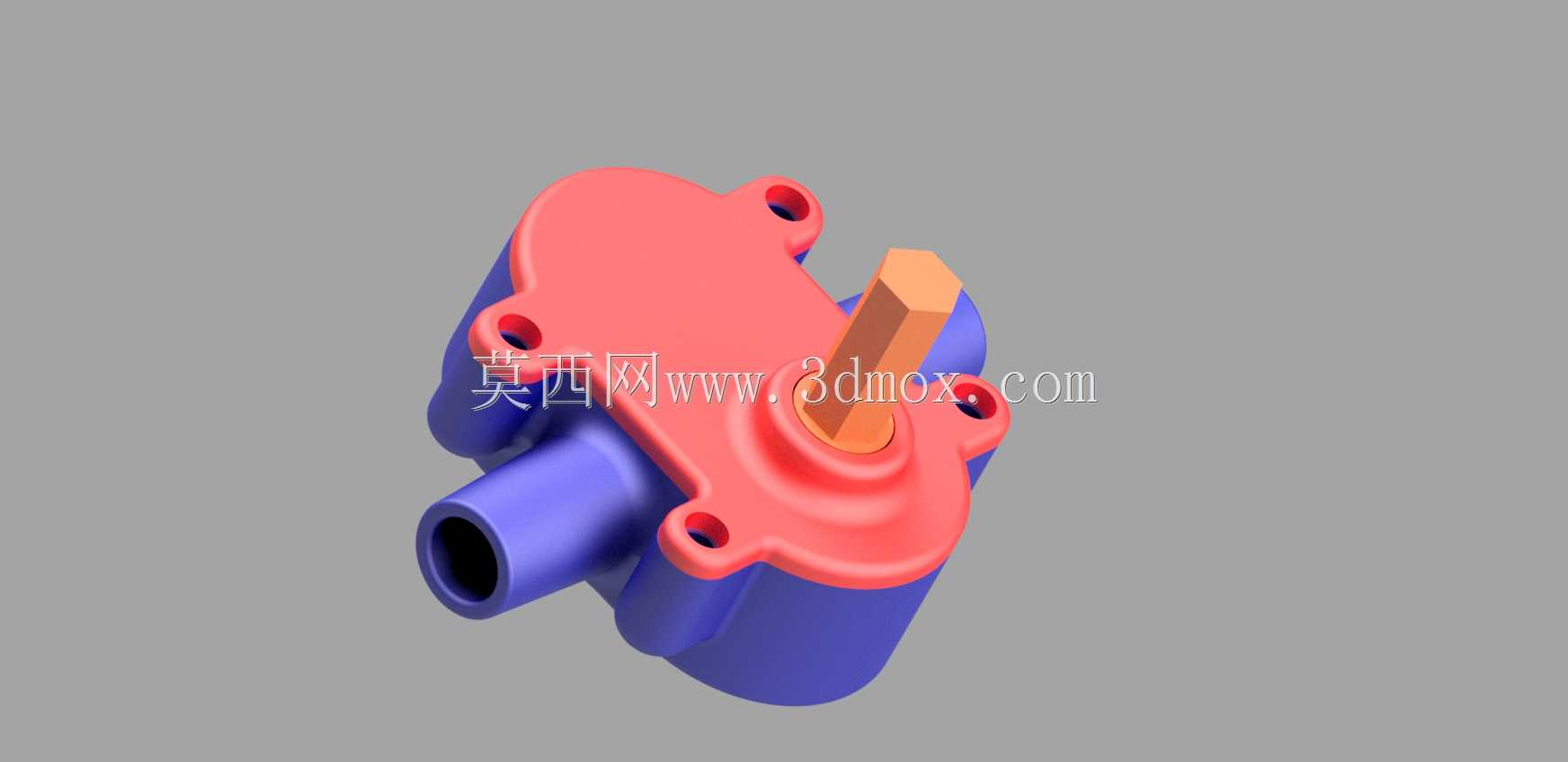

　　这款齿轮泵结构最初面向小型流体输送场景做适配设计，可覆盖桌面级水循环、低粘度油料输送、小型实验装置流体回路等对流量稳定性有一定要求、但输出压力不需要太高的应用场合，整体结构走极简集成路线，没有额外的外置阀组或者复杂密封结构，泵壳直接集成了进出液接口与安装凸耳，减少装配环节的零件数量，适配小批量试制或者DIY场景的快速加工需求。

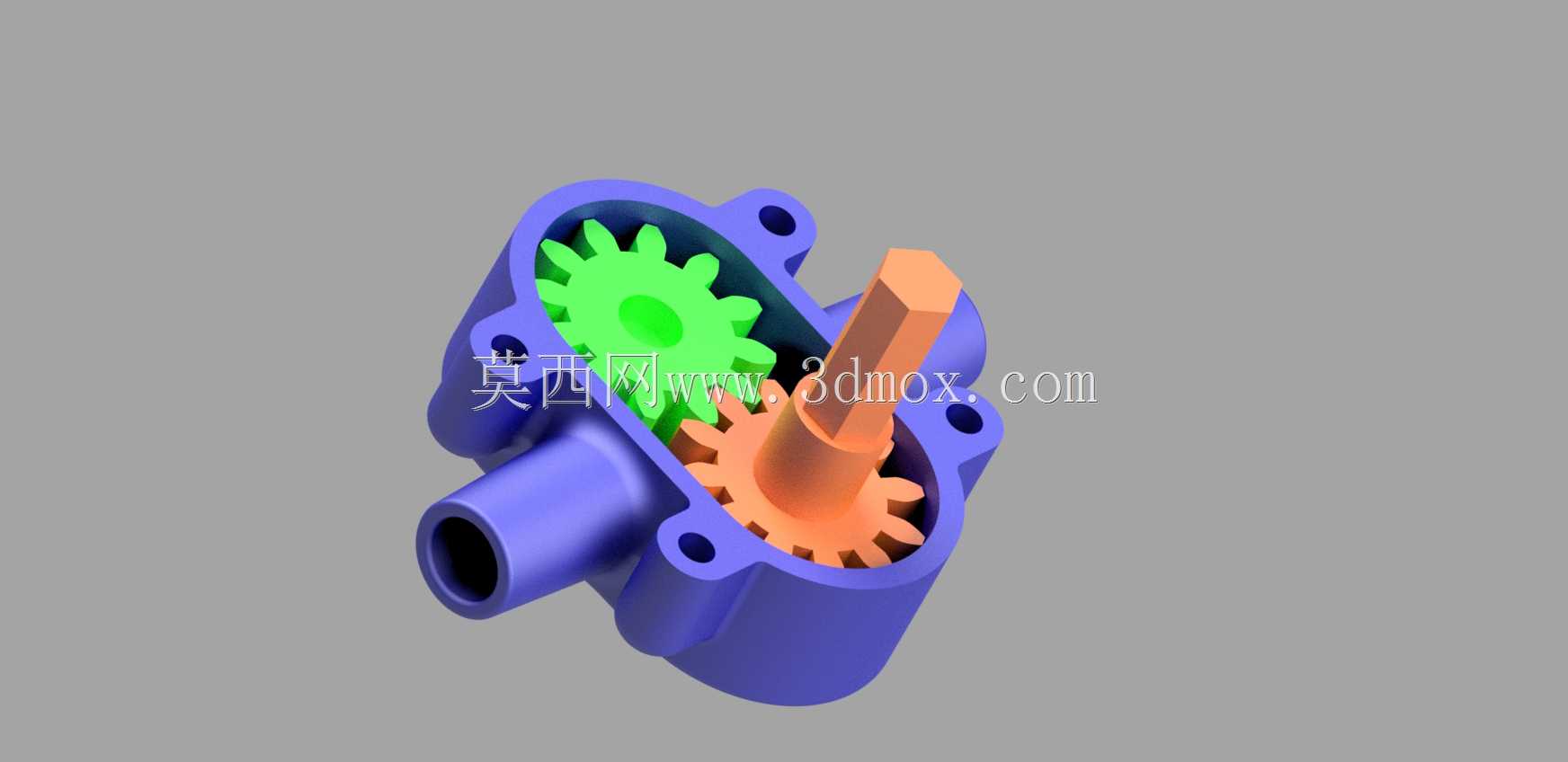

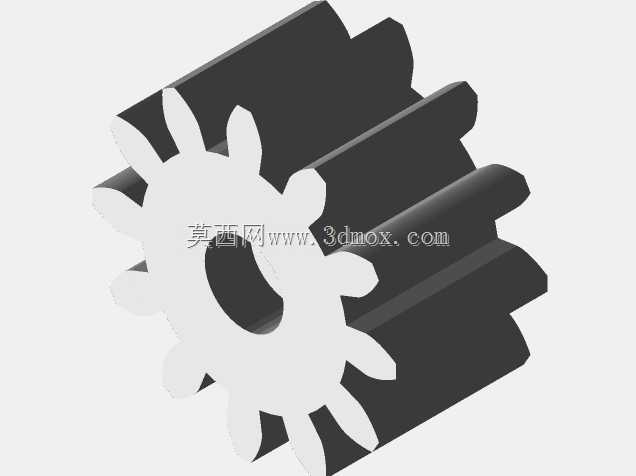

　　从功能实现逻辑来看，该结构依靠一对互相啮合的渐开线齿轮完成流体输送，主动齿轮直接对接外部动力输入轴，从动齿轮依靠齿面啮合带动旋转，泵壳内壁与齿轮端面、齿顶的微小间隙形成封闭容腔，齿轮脱开啮合的一侧容腔容积增大形成负压吸入流体，随着齿轮旋转将流体裹挟在齿槽与泵壁形成的封闭空间内输送到啮合侧，齿轮进入啮合时容腔容积减小将流体压出输出接口，整个输送过程流量脉动小，输出压力相对稳定，适合输送不含固体颗粒的低粘度流体。

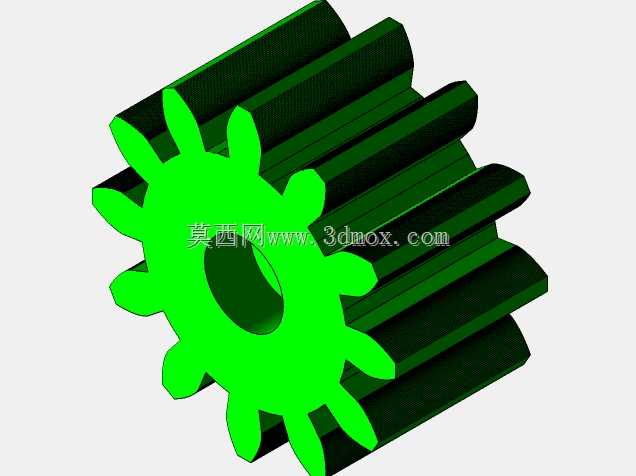

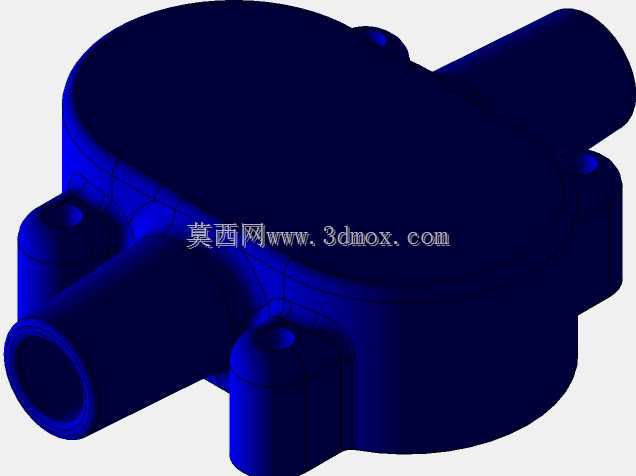

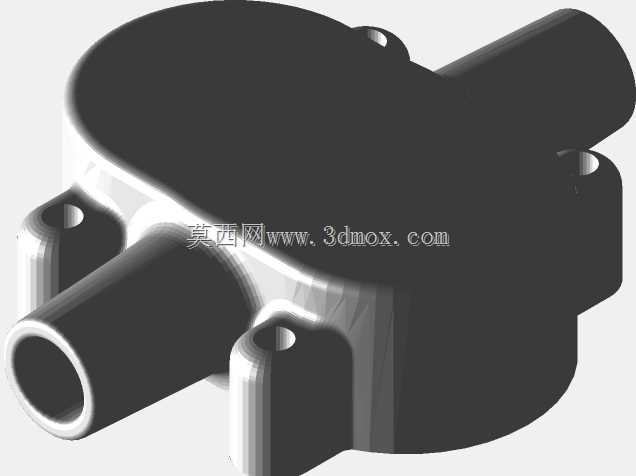

　　设计阶段优先考虑了3D打印工艺的成型特性，泵壳的壁厚做了均匀化处理，所有转角位置都添加了适配FDM或者光固化打印的工艺圆角，避免打印过程中出现应力集中导致的层间开裂，安装凸耳上的通孔直接预留了标准紧固件的安装间隙，不需要后续二次钻孔加工就能完成装配。进出液接口采用了等径直筒结构，可直接对接常用的软质流体管路，不需要额外配置转换接头。齿轮的齿形参数做了适配调整，适当放大了齿侧间隙，抵消3D打印过程中出现的尺寸收缩与表面粗糙度带来的卡滞问题，保证齿轮啮合转动时没有过大的阻力。

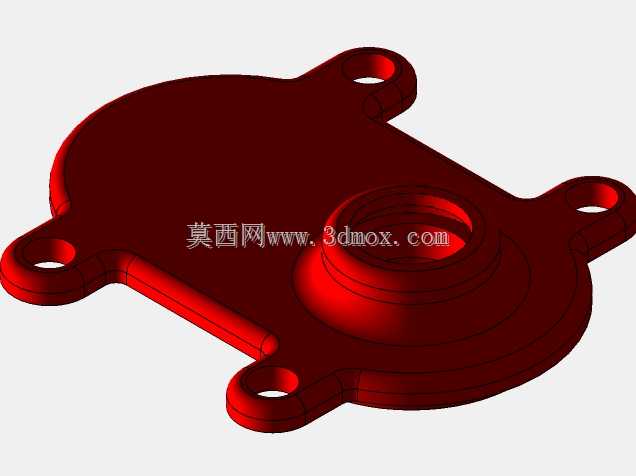

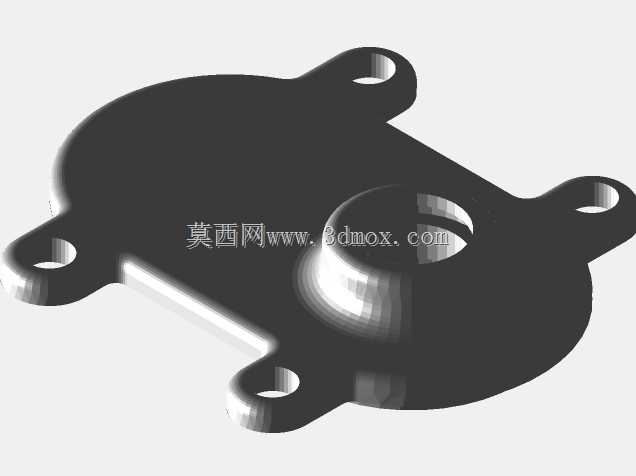

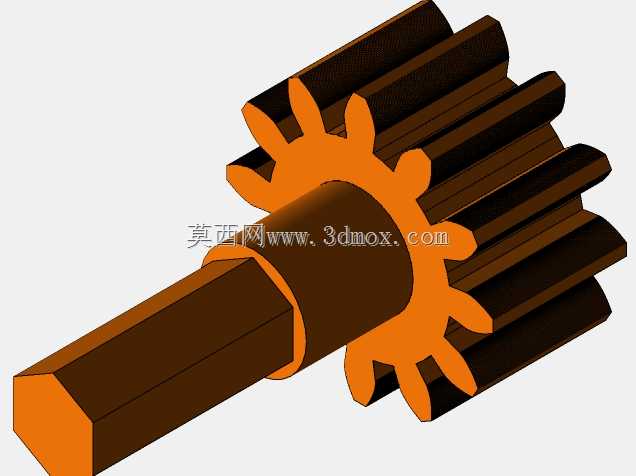

　　从实际测试的反馈来看，初始版本的从动齿轮轴结构强度存在明显不足，在连续运转过程中从动轴承受的径向力会直接作用在轴根位置，因为3D打印零件的层间结合强度弱于传统机加工金属件，轴根位置没有做足够的圆角过渡与加强结构，长时间带负载运转时很容易出现断裂问题，后续迭代需要在从动轴根部增加加强筋结构，同时适当加大轴的直径，提升轴的抗扭与抗弯曲能力，另外泵盖与泵壳的结合面需要增加密封槽结构，可适配O型圈或者密封垫片，避免高压输送时出现流体泄漏的问题。

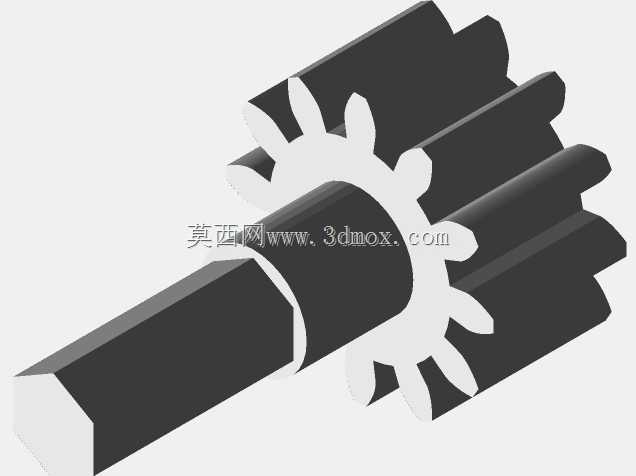

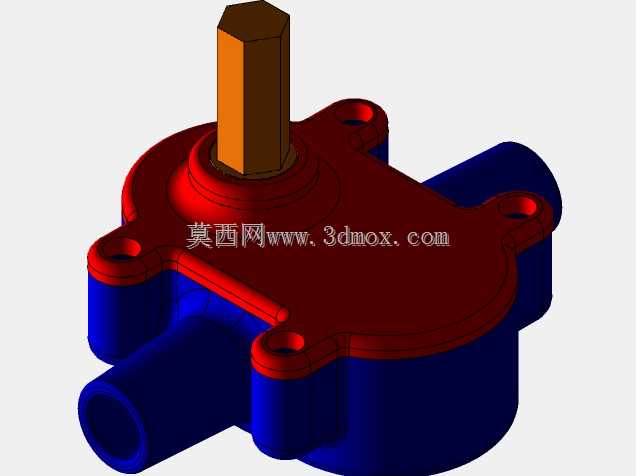

　　安装边界上，整个泵体的轮廓尺寸适配小型设备的安装空间，三个安装凸耳呈三角形分布，安装时不需要过大的操作空间，输入轴的伸出长度做了限位设计，可直接对接小型直流电机的输出轴，不需要额外添加联轴器就能完成动力对接，整体装配完成后不需要复杂的调试工作，手动转动输入轴无卡滞即可投入使用。
