木制六球杂耍机械人偶结构设计

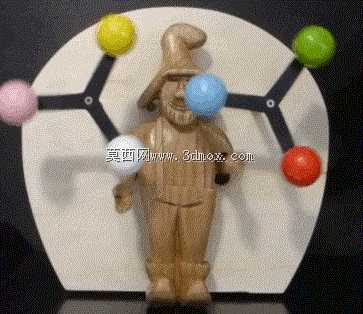

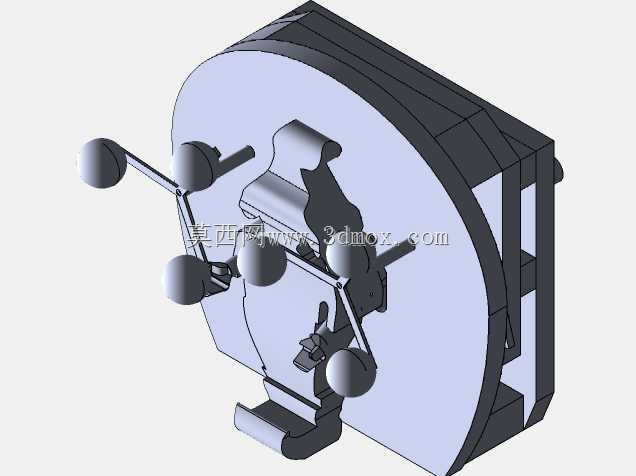

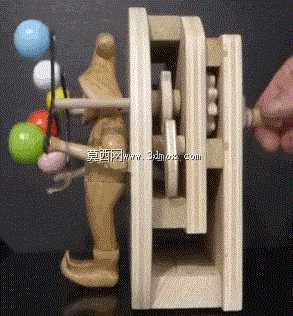

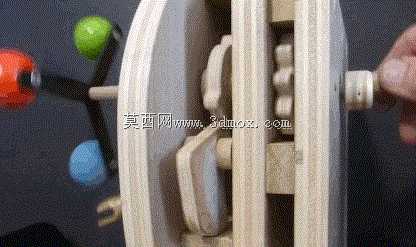

　　这款木制六球杂耍人偶的设计，核心是通过极简的连杆传动实现拟人化的抛接动作效果，整体采用实木切削加工成型，无需额外金属紧固件即可完成装配，适配桌面文创摆件、科普教具、木质玩具开发等多个应用场景。从功能实现逻辑来看，人偶的前臂为核心运动部件，采用对称式双摇杆机构布局，六个彩色球体分别固定在连杆末端的球座位置，当驱动内置的偏心轮结构时，两根交叉布置的传动臂会按照固定相位差做往复摆动，带动六个球体沿预设的椭圆轨迹循环运动，视觉上呈现出类似人偶同时抛接六个彩球的杂耍效果，运动过程无卡顿，各球体运动轨迹互不干涉，无需复杂的电控元件即可实现连续动态展示。设计阶段优先考虑了木质材料的加工特性，所有零件的壁厚均控制在5-8mm区间，

　　既避免了薄件切削时的崩边问题，也不会因零件过厚增加整体重量，人偶主体站立底座采用整木铣削成型，底部预留120mm×80mm的安装平面，可直接放置在水平桌面，也可通过预留的两个沉头孔固定在展示台面上，整体外轮廓尺寸控制在180mm×160mm×220mm范围内，不会占用过多展示空间。传动结构的铰接点全部采用木质销轴配合扩孔间隙配合设计，装配时仅需在销轴表面涂抹少量木蜡油即可实现顺滑转动，无需额外添加轴承或润滑脂，长期使用也不会出现金属件锈蚀的问题，六个彩球采用与主体同材质的木材车削成型，表面喷涂不同颜色的环保水性漆，既区分了视觉点位，也避免了塑料配件带来的质感割裂问题。从结构设计的细节来看，传动臂的长度经过反复迭代校核，

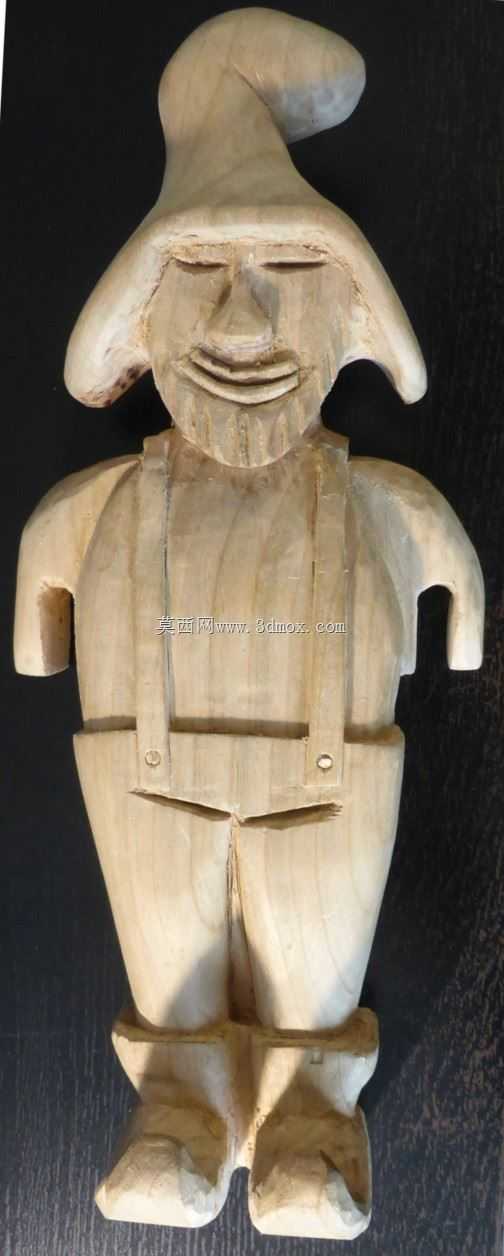

　　确保每个球体运动到最高点和最低点时的位置差控制在40mm以内，既保证了动态视觉的流畅感，也不会因运动幅度过大导致结构失稳，人偶主体的造型采用简化的小丑形象，手臂与躯干的连接位置隐藏在人偶服饰的轮廓线内，从外部观察不会看到突兀的传动结构，兼顾了动态展示效果与静态摆件的美观性。这类结构可直接应用于青少年机械科普教具，通过拆解装配可以直观理解连杆传动、偏心轮驱动的基本原理，也可作为文创产品的结构原型，调整外观造型后适配不同的IP形象开发需求，整体加工难度低，普通的三轴数控雕刻机即可完成所有零件的切削加工，适合小批量定制生产。
