1/2G螺纹红色OIL标识通气塞结构

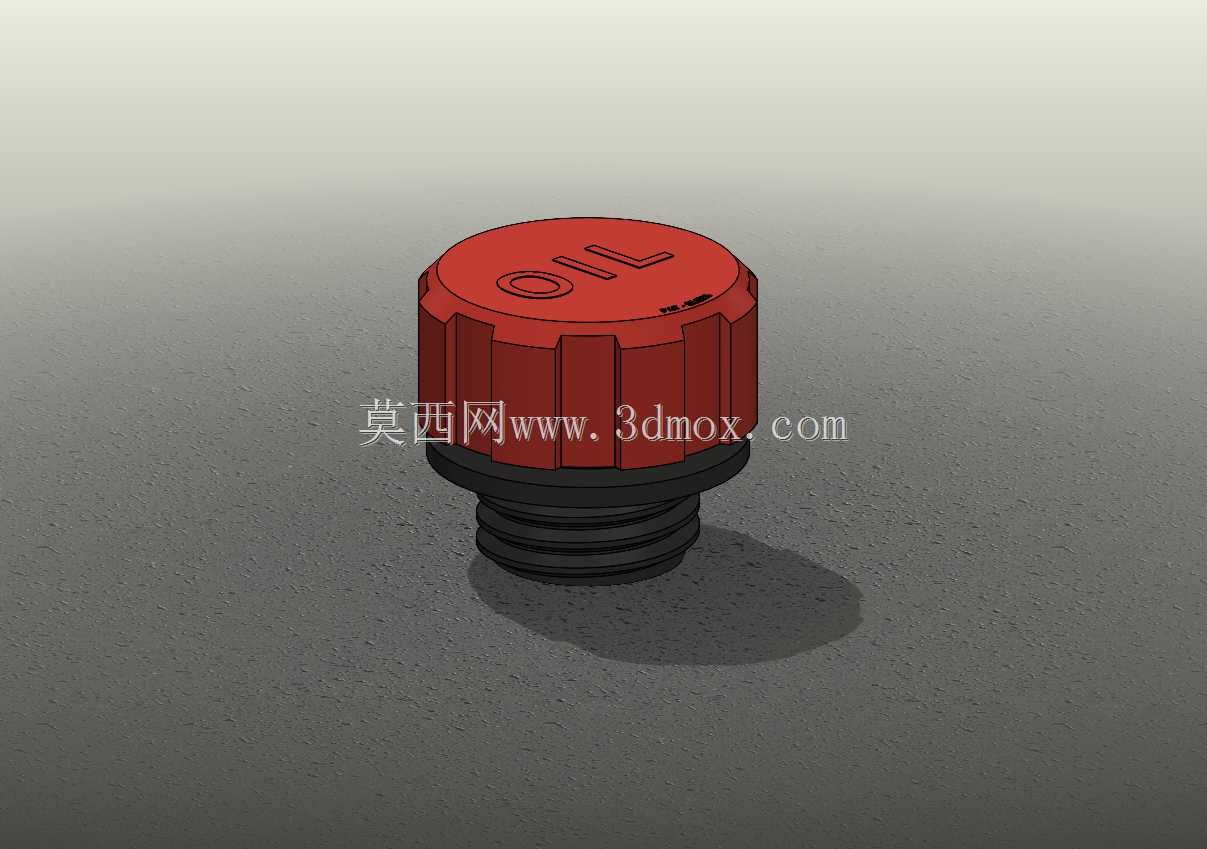

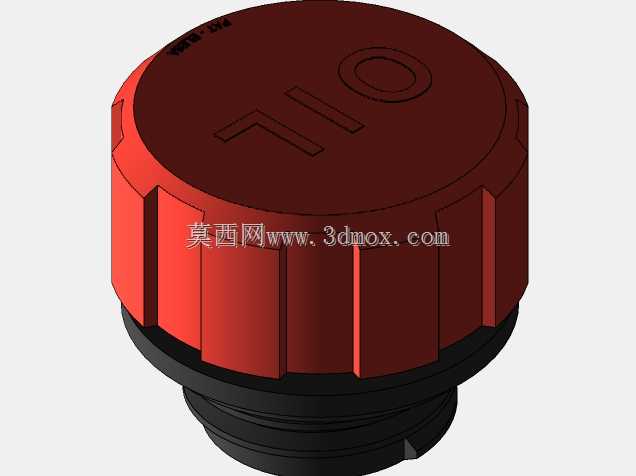

　　在液压站、齿轮箱、减速机这类需要维持内部腔室压力平衡的工业设备上，通气塞是极易被忽略但直接影响设备运行寿命的小部件。这款1/2G规格的通气塞，顶部做了滚花防滑结构，红色端面上压印OIL标识，能让现场运维人员快速识别其注油透气的功能属性，避免和同规格的油堵、螺塞混淆。从结构设计来看，上部的红色帽体采用多边形防滑棱设计，不需要专用工具，徒手就能完成拆装，日常运维时检查透气状态、清理附着的灰尘油污都很方便，下部的外螺纹段严格遵循G1/2管螺纹的尺寸公差，和常规的油箱、齿轮箱螺纹安装孔匹配度高，不需要额外加工适配接口，安装时只要在螺纹处缠绕合适的密封材料，就能保证连接位置不会出现渗油问题。这类通气塞的核心作用，是在设备运行过程中，

　　当腔体内的润滑油因为温度升高出现体积膨胀、内部空气压力上升时，能通过塞体内部的透气通道将多余的压力释放到外界，避免腔体内持续正压把油封、密封垫顶破造成漏油；而当设备停机冷却，腔体内形成负压时，又能让外界经过过滤的空气进入腔体，避免负压把外界的灰尘、水汽从密封缝隙吸进油腔污染润滑油。设计时特意将透气通道做了弯折迷宫结构，而不是直通孔，就是为了避免设备运行时润滑油飞溅直接从透气孔甩出，同时也能阻挡外界大颗粒的粉尘直接进入油腔。安装边界上，这款通气塞的螺纹旋合长度适配常规壁厚3-8mm的箱体壁，安装后帽体突出箱体表面的高度不会和周边的管线、护罩产生干涉，红色的外观在设备表面也有足够的辨识度，日常巡检时能快速确认部件是否存在缺失、破损。

　　很多现场设备出现不明原因的渗油、润滑油过早乳化变质问题，追根溯源往往是通气塞堵塞或者选型错误，这款结构的通气塞因为拆装便捷、密封适配性强，在中小型齿轮箱、稀油润滑站、小型液压油箱的设计中被广泛选用，建模时还原了滚花细节、端面标识和螺纹的完整牙型，能直接用于设备装配的干涉检查、运维备件的可视化展示，也能作为同类型通气塞改型设计的基础参考，调整螺纹规格、帽体尺寸就能适配不同的安装场景。
