1寸外螺纹通气塞呼吸器结构设计

　　这款1寸规格的螺纹式通气塞，常被应用在密闭液压油箱、齿轮箱、减速机腔体以及小型储液罐体上，解决密闭腔体因内部介质温度变化、液位波动产生的内外压差失衡问题。日常设备运行过程中，腔体内部的液压油、润滑油会随着设备做功升温，内部空气受热膨胀，如果没有对应的透气通路，腔体内压持续升高会冲破密封件、造成油封渗漏，甚至导致壳体焊缝开裂；而当设备停机降温，内部空气收缩形成负压，又会把外界的灰尘、水汽通过密封缝隙吸入腔体，污染内部介质，加速运动副磨损，这类通气部件就是为了平衡压差而设计的核心配件。从结构设计来看，这款通气塞采用外螺纹安装形式，1寸G螺纹的规格适配行业内多数常规尺寸的油箱、齿轮箱安装接口，螺纹段长度经过适配，

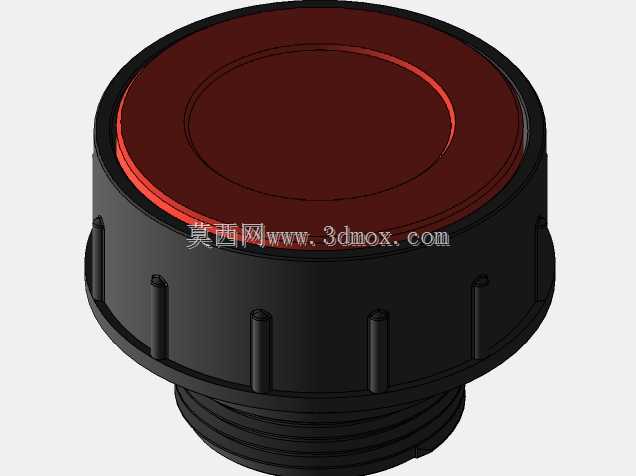

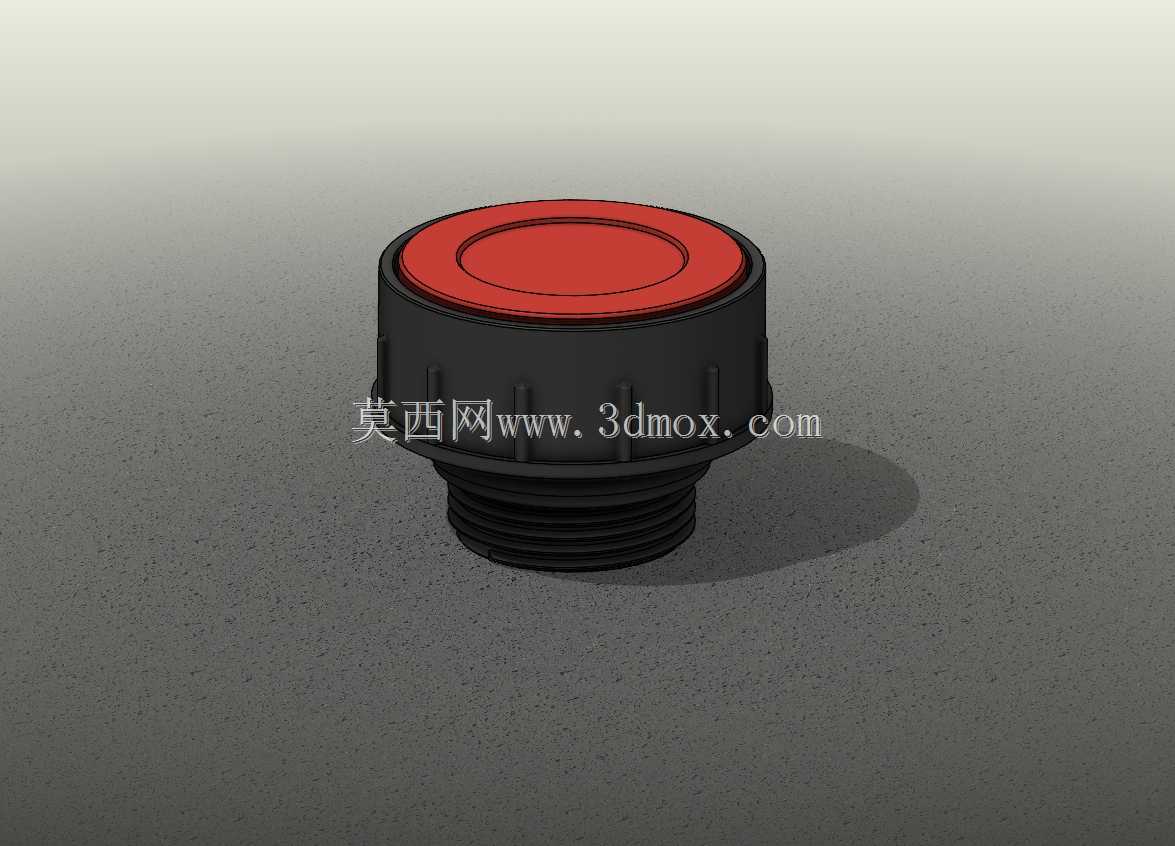

　　既保证足够的啮合长度满足安装强度，又不会伸入腔体过长干涉内部油液搅动。主体下部的螺纹段做了等距标准牙型设计，安装时配合密封垫圈就能实现安装位的静密封，不需要额外打胶就能满足常规工况的密封要求。中部的滚花结构是特意设计的手动拧装位，日常维护更换时不需要借助扳手，徒手就能完成拧紧拆卸，滚花的齿深和齿距经过优化，即使手上沾有少量油污也能提供足够的摩擦力，不会出现打滑的情况。顶部的红色端盖是透气功能的核心承载区，端盖和主体之间做了卡扣式压合结构，内部内置透气膜片，既可以让空气自由通过实现内外压平衡，又能阻挡外界的液态水、粉尘颗粒进入腔体，同时还能避免腔体内部的油雾大量外泄。整体外形采用圆柱式布局，最大外径控制在合理范围，

　　安装后不会占用过多外部空间，相邻安装的其他阀件、管路不会和它产生干涉。设计过程中特意将透气通路做了迷宫式弯折结构，避免设备运行时内部飞溅的油液直接冲击透气膜，延长膜片的使用寿命，同时减少油液渗漏的概率。主体选用耐油工程塑料材质，能够耐受常规矿物油、合成润滑油的腐蚀，适用工作温度范围覆盖多数工业设备的常规运行区间，顶部红色端盖做了辨识度设计，日常设备巡检时可以快速识别通气塞的安装位置，检查是否存在堵塞、破损的情况。这类通气件在选型时需要匹配腔体的容积计算透气量，1寸规格的产品可以满足数十升容积腔体的透气需求，适配多数中小型工业减速设备、液压站的使用要求，安装时只需要在箱体对应位置加工对应规格的内螺纹孔，加装密封垫后拧入即可，不需要额外的固定结构，后期维护只需要定期检查透气孔是否堵塞，膜片出现污损时直接更换端盖组件即可，维护成本极低。
