水滴造型便携削笔装置结构设计

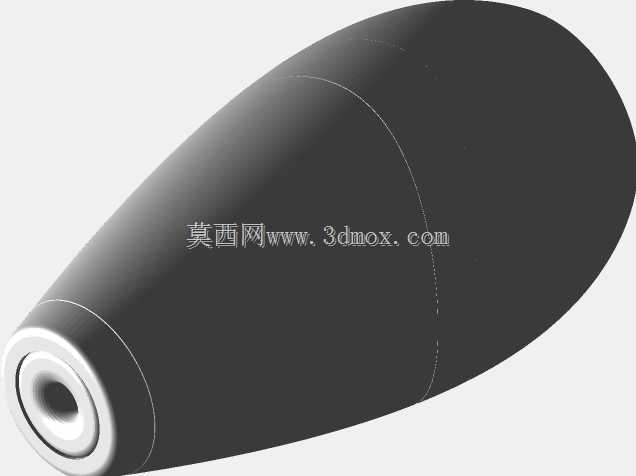

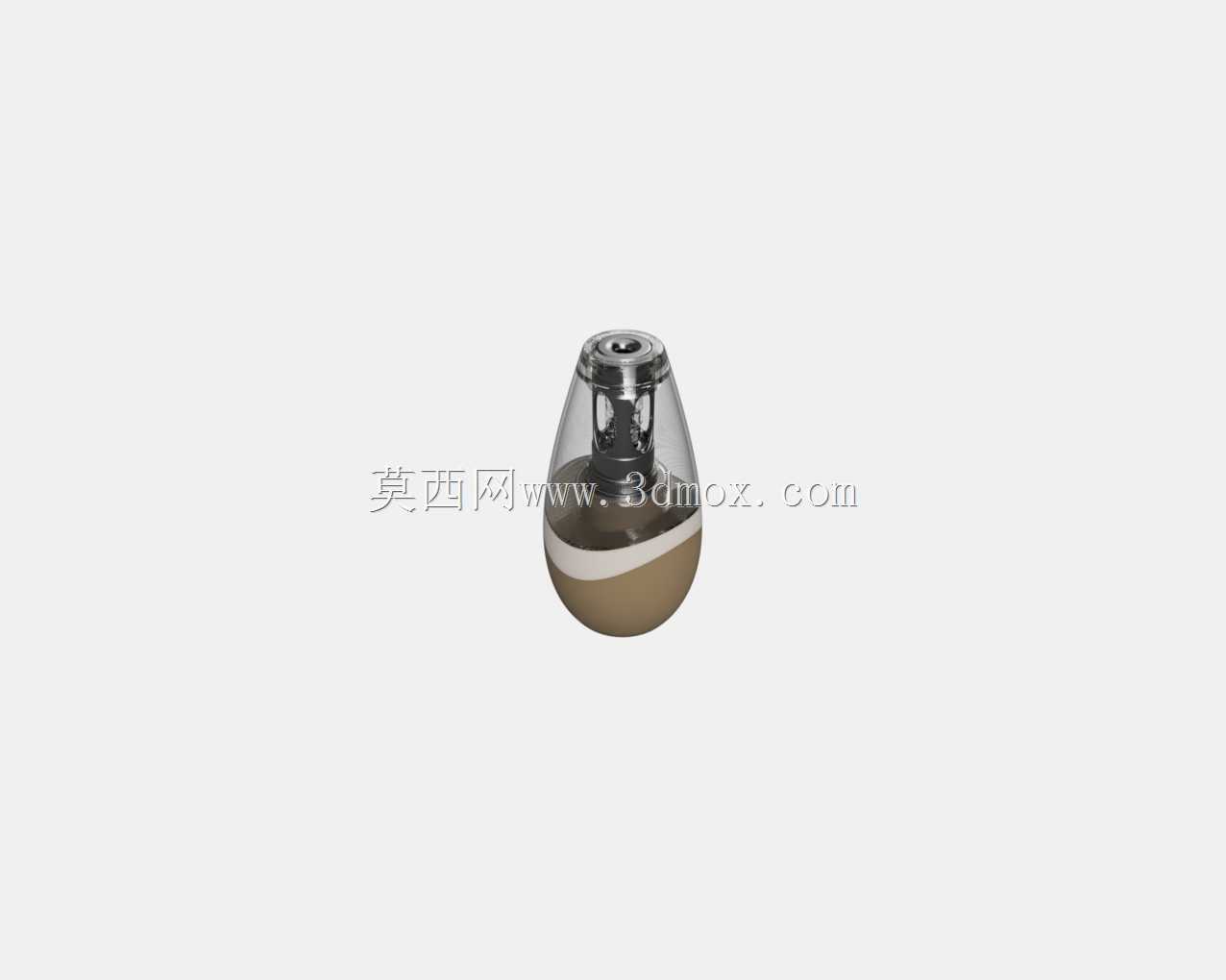

　　这款水滴造型的手持削笔装置，最初的设计出发点是适配桌面办公、学生日常书写、户外速写等多场景的便携使用需求，区别于传统方正造型的卷笔刀，整体采用卵状水滴流线外形，单手握持时曲面能完全贴合掌心弧度，长时间握持施力也不会出现硌手的问题，外壳做了上下分段的防滑处理，下半部分的磨砂接触面能避免手汗导致的滑脱，上半部分的透明视窗可以直接观察内部切削机构的积屑状态，不需要频繁拆开清理判断剩余容量。

　　从功能结构来看，装置内部集成了锥形导向孔、合金切削刀组、断屑防护结构与储屑腔，顶部的铅笔插入孔做了多直径适配设计，能够兼容常规木杆铅笔、彩铅的不同杆径，插入后不需要额外施力固定，刀组的切削角度经过反复调校，切削出的铅芯锥度刚好适配日常书写与绘画的线条需求，不会出现铅芯过脆易断、或者切削过钝无法出锋的问题。内部的断屑结构能将切削产生的木屑截断成均匀小段，避免长木屑缠绕刀组造成卡滞，储屑腔与下半部分外壳做了卡扣式连接，开合时不需要额外工具，倾倒木屑时不会出现刀组脱落的风险。

　　设计过程中优先考虑了安装边界与尺寸适配，整体最大外径控制在50mm以内，整体高度不超过80mm，放在笔袋、桌面收纳盒中不会占用过多空间，内部刀组的固定座采用了嵌入式安装结构，与外壳的配合间隙控制在0.1mm以内，日常使用时不会出现刀组晃动导致的切削偏心问题。导向孔与刀组的同轴度公差控制在0.05mm，能保证铅笔插入后切削受力均匀，避免铅芯断裂的情况。

　　在实际应用场景中，这款装置既可以放在固定办公位作为日常文具使用，也可以随身携带用于户外写生、随堂考试等场景，相比传统的金属卷笔刀，外壳的圆润造型不会刮伤笔袋内的其他文具，透明视窗的设计也能让使用者随时掌握储屑量，避免储屑过满导致的切削卡滞。内部刀组采用可拆卸设计，当刀头出现磨损时，可以单独更换刀组，不需要整体更换装置，能有效延长整体的使用寿命。结构设计上规避了传统削笔器容易出现的漏屑问题，储屑腔的卡扣位置做了密封胶条预留，即使放在包内携带倾倒，也不会出现木屑漏出弄脏包内物品的情况。
