手持类电子设备外壳注射模具结构

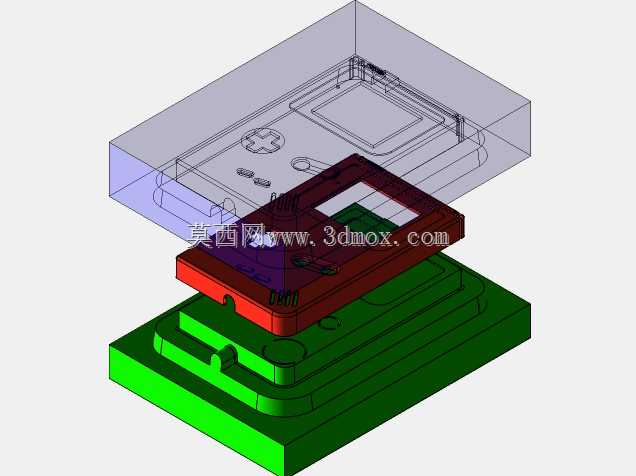

　　这套注射模针对小型手持电子设备外壳类塑件开发，日常应用场景覆盖消费电子配件的批量注塑生产环节，核心用途是将熔融态工程塑料注入闭合模腔，经冷却保压后得到尺寸稳定、外观符合要求的塑件成品。从结构拆分来看，整套模具采用标准两板模基础架构，从上至下依次排布定模固定板、定模板、动模板、动模垫板、顶出机构安装板与动模固定板，各板件之间通过导柱导套实现精准合模导向，避免合模错位导致的塑件壁厚不均、飞边超标等常见成型缺陷。定模侧加工出与塑件外表面完全贴合的型腔结构，表面粗糙度要求达到Ra0.8以下，保证成型后塑件外表面无明显加工痕迹，无需额外抛光处理即可满足外观件的交付要求；动模侧设置对应塑件内轮廓的型芯结构，同时整合了顶出机构的安装空间，

　　顶杆排布避开塑件的外观面与装配卡扣位置，防止顶出过程中在塑件表面留下顶白、顶痕等缺陷。设计阶段优先考虑了成型过程中的排气需求，在型腔熔体最后填充的边缘位置开设深度0.02mm的排气槽，既可以避免填充过程中困气导致的塑件烧焦、缺料问题，又不会因为排气槽过深产生飞边。冷却水路采用环绕式排布，分别在定模型腔板与动模型芯板内加工直径8mm的冷却通道，通道距离成型面的距离保持在15-20mm区间，相邻水路间距控制在25mm左右，保证成型过程中模温均匀，将塑件冷却时间控制在合理区间，提升整体生产效率。安装边界方面，整套模架的外形尺寸适配常用的120吨卧式注塑机安装规格，定位圈直径匹配注塑机标准定位孔尺寸，浇口套球面半径与注塑机喷嘴球面半径适配，

　　避免注胶过程中出现溢料问题；模具的开模行程满足塑件顶出距离要求，预留足够的取件空间，不需要对注塑机进行额外改造即可直接上机使用。针对塑件上的卡扣、通孔等细节结构，模具内设置了对应的小型镶件，镶件采用单独加工后嵌入模架的方式，后续生产过程中如果出现局部磨损，只需要更换对应镶件即可，不需要整体返修模架，大幅降低后期维护成本。分型面的选择沿着塑件的最大轮廓线排布，同时在分型面位置设置了1度的合模斜度，保证合模过程中动定模可以自动导正，减少合模时的硬接触磨损。
