Soler&Palau帕劳HRT系列轴流风机结构设计

　　这款轴流风机的三维结构设计，首先围绕工业场景的通风散热需求展开，在厂房局部排风、设备柜体散热、畜牧养殖舍通风、商用空间换气等场景中，这类轴流风机都有广泛的应用空间，核心作用是通过定向气流输送，完成空间内的空气置换、热量带走、污浊空气排出的功能，相比离心风机，它的风阻更低、送风距离适配中短程的直吹场景，安装占用的轴向空间更小，适合嵌入墙体、柜体侧板、设备风道等位置使用。

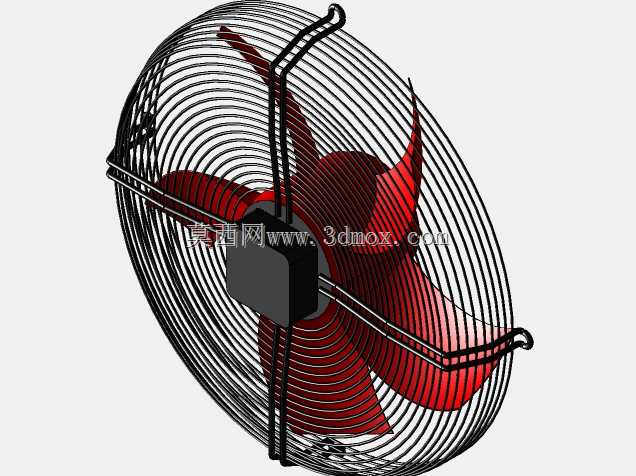

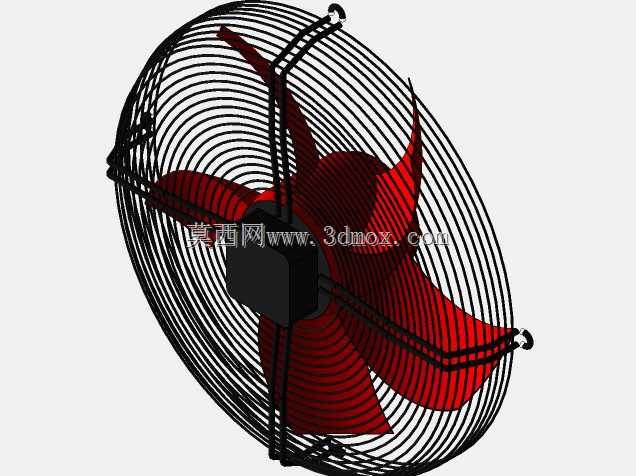

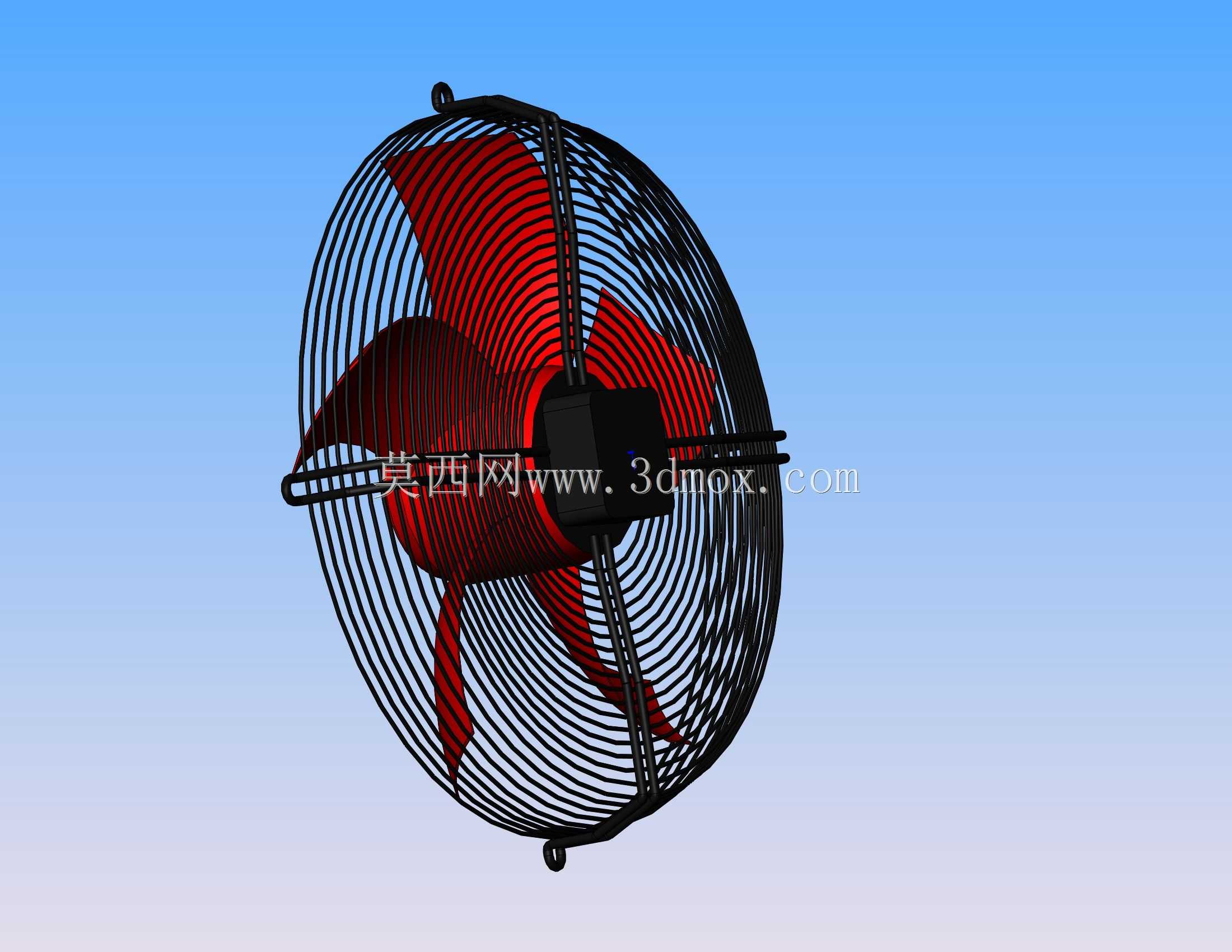

　　从结构设计思路来看，整个模型还原了实物的装配逻辑：最外侧的圆形防护网罩采用密圈钢丝焊接结构，网圈的径向支撑筋均匀分布，既保证足够的抗冲击强度，避免异物触碰高速旋转的风叶，又尽可能降低网罩自身对气流的阻挡损耗，网罩上下设置的安装固定脚，预留了标准安装孔位，适配墙面、支架的螺栓固定需求，安装边界上，整体圆形轮廓的外径尺寸适配常规的通风开孔尺寸，轴向厚度控制在较薄的区间，不会在安装后突出过多占用额外空间。风叶部分采用三叶片大扭角设计，叶片的曲面弧度经过气动优化，旋转时可以推动更大流量的空气沿轴向流动，叶片根部与轮毂的连接做了圆弧过渡处理，降低应力集中的风险，即使长时间高速运转也能减少结构疲劳失效的概率，红色的叶片表面做了流线型修型，边缘做了钝化处理，避免切割气流产生过大的气动噪音。中部的电机安装座采用方形包覆结构，既可以容纳内置的驱动电机，又通过十字交叉的支撑筋与外侧网罩连接固定，支撑筋的截面做了窄边流线设计，减少对出风气流的扰动，电机座的安装位预留了标准的电机固定螺孔，适配同功率等级的标准驱动电机装配，不需要额外做定制转接件。

　　在实际选型适配中，这类轴流风机的安装需要预留足够的进风侧空间，避免进风面被遮挡导致风量衰减，出风侧如果对接风道，需要保证风道的通径与风机外径匹配，避免突然变径产生的风损。整个模型的装配关系完全还原实物的组装逻辑，网罩、风叶、电机座、支撑脚的相对位置都和实物一致，结构件之间的连接间隙、装配公差都做了符合实际生产的还原，没有出现结构干涉的问题，对于做通风系统布局、设备散热结构设计的工程师来说，可以直接将该模型导入装配环境中，做安装位置的干涉检查、风道走向的模拟验证，不需要重新测绘建模，能够大幅缩短方案设计阶段的建模耗时。另外模型中对网罩的钢丝直径、风叶的厚度、安装脚的孔位尺寸都做了1:1的还原，在做安装支架设计、开孔尺寸标注的时候，可以直接从模型中提取相关尺寸参数，保证加工出来的安装结构能够和实物完美适配，避免出现安装孔位错位、安装空间不足的问题。
