Soler&Palau HRB系列通道轴流风机结构

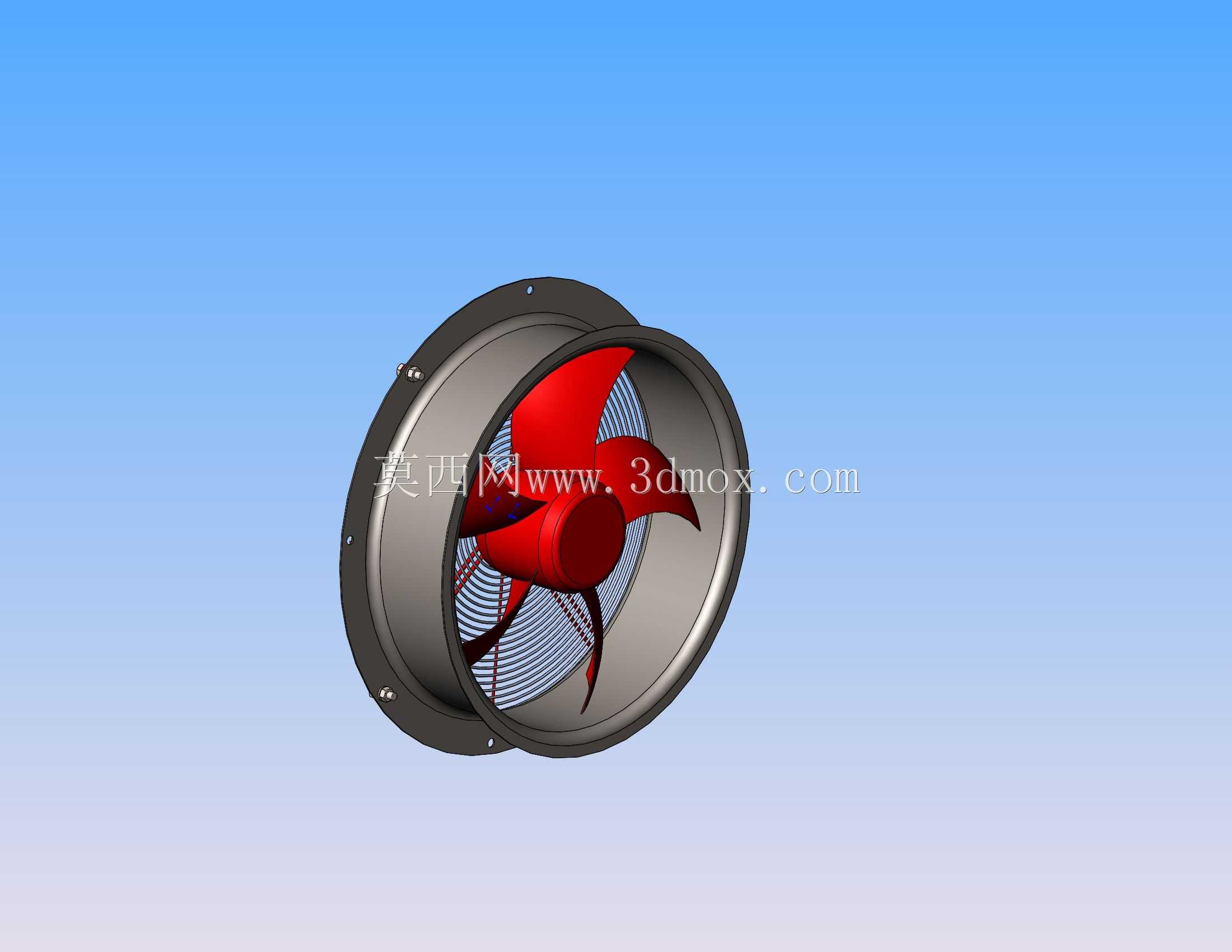

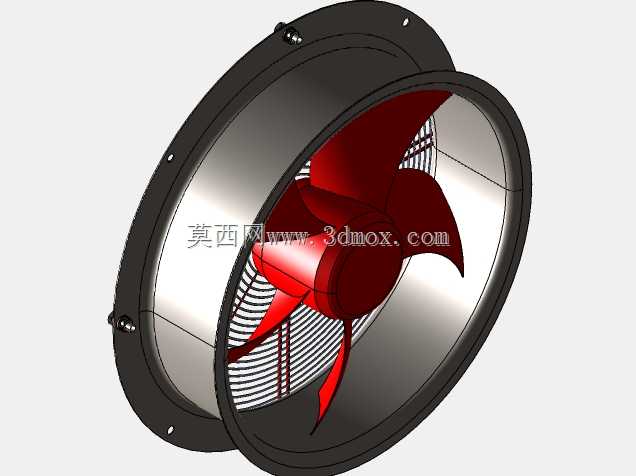

　　这款通道轴流风机的三维结构完整还原了设备的装配关系，在工业厂房通风、地下管廊空气置换、商用建筑新风系统、设备机柜散热等场景中，这类轴流风机是空气输送环节的核心执行部件，主要承担定向气流推送、空间空气循环、局部区域散热排风的功能，可在直连通风管道的安装场景下，沿轴向完成大流量空气的输送作业，相比离心风机更适配短距离、大风量、低风压的通风需求。从结构设计来看，模型完整呈现了风机的几个核心组成部分：外圈的安装法兰风筒采用翻边一体结构，法兰面预留的安装孔位可直接对接通风管道端面或者墙体安装面，风筒内壁做了圆弧导流过渡，能减少气流进入叶轮区域的紊流损失，降低运行过程中的气动噪音。叶轮部分采用三叶片后掠式设计，叶片型线经过气动优化，

　　叶根与轮毂做了圆弧过渡连接，既保证了叶片旋转时的结构强度，避免高速运转下叶根应力集中，又能让气流沿叶片曲面平滑加速，提升送风效率，轮毂的整流罩采用圆弧弹头造型，可减少叶轮入口处的气流涡旋，降低入口阻力。叶轮后侧的防护网采用密筋格栅结构，格栅间距符合安全防护要求，既可以避免异物吸入风机内部打坏叶片，又不会对气流通过造成过大阻力，防护网通过卡扣结构与风筒后端连接，日常维护时可快速拆卸清理叶片积尘。在安装边界上，风筒的外径尺寸适配常规同规格通风管道的内径公差，法兰面的孔位分布遵循行业通用安装尺寸标准，可直接替换同参数的老旧轴流风机，无需额外改动管道安装位；风机整体轴向长度紧凑，适合安装空间局促的管道夹层、墙体预埋洞等场景，

　　安装时只需保证风机轴向与气流方向一致，法兰面间加装密封胶条即可避免漏风。从建模细节来看，各部件的配合间隙都按照实际生产装配公差设置，风筒与叶轮的径向间隙控制在合理范围，既避免运转时叶片刮蹭风筒内壁，又不会因间隙过大造成气流回流损失，叶轮的动平衡结构在模型上也有体现，叶片根部的配重凸台对应实际生产中的动平衡校正工艺，保证风机高速运转时的振动量控制在标准范围内。这类轴流风机在实际选型时，可根据管道直径、需要的风量风压参数匹配对应型号，模型的结构完整性也可作为通风系统集成时的干涉检查参考，在做整体通风管路布局时，可直接调用该模型核对安装空间，避免现场安装时出现尺寸冲突。
