Soler&Palau HRB系列轴流风机结构

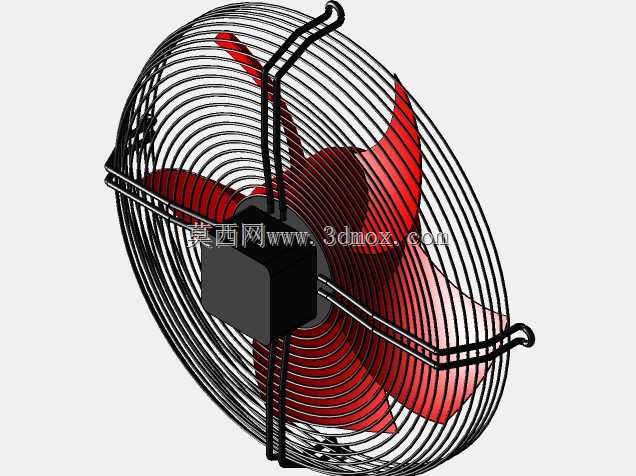

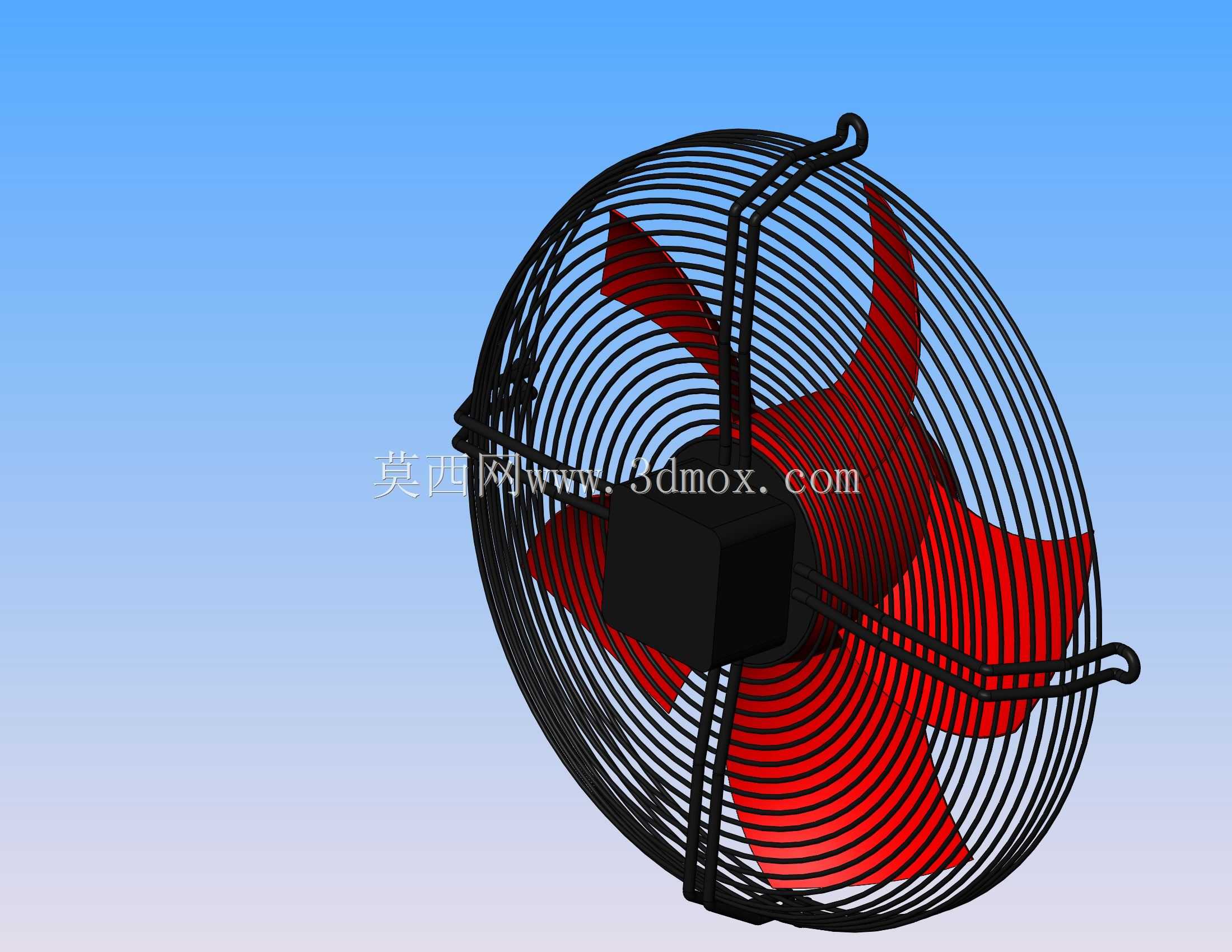

　　这款轴流风机的结构设计完全围绕工业场景的通风散热需求展开，在厂房局部排风、设备机柜散热、仓储空间空气循环这类常见应用场景里，这类风机的安装适配性直接决定了现场施工的效率。从结构组成来看，模型完整还原了风机的核心部件：五片后掠式红色叶轮做了曲面弧度优化，运行时能在保证风量的前提下降低气流紊流带来的振动与噪音，叶轮中心的方形电机安装座预留了标准的电机对接止口，不需要额外做转接结构就能匹配常规的单相或三相异步电机。外围的金属防护网采用同心圆钢丝加径向支撑筋的焊接结构，网丝间距符合工业设备安全防护的间隙要求，既不会阻碍气流通过，也能避免异物卷入叶轮造成设备损坏或人员伤害，网罩上下的弯折安装挂耳是现场安装的核心受力点，

　　建模时还原了挂耳的弯折弧度与安装孔位，做结构校核时可以直接提取孔位坐标做安装支架的匹配设计。做设备选型时，首先要关注的是风机的安装边界尺寸，这款风机的圆形网罩外径对应450mm规格的叶轮尺寸，整体轴向厚度控制在合理范围，不管是墙面嵌装、管道对接还是设备侧装，都不需要预留过多的安装空间，电机座的方形轮廓尺寸也和常规同规格轴流风机的安装尺寸通用，替换旧设备时不需要重新改动安装基座。设计思路上，这款风机没有做多余的装饰性结构，所有部件都服务于功能实现：叶轮的曲面角度经过气流仿真优化，在相同转速下能比直叶片叶轮提升约15%的送风效率，同时降低叶片边缘的气流分离损耗；防护网的支撑筋做了错位布置，避开了叶轮旋转时的气流扰动区域，

　　不会产生额外的风阻噪音；安装挂耳的位置做了加强弯折，长期运行下不会因为风机振动出现挂耳变形、固定松动的问题。在实际工程应用里，这类轴流风机经常被用在焊接工位的局部排烟、电控柜的强制通风散热、地下管廊的空气置换场景，建模时还原的所有细节结构，都能直接用于安装布局的干涉检查、配套支架的结构设计，也能作为同类型风机产品改型设计的参考基准，做装配仿真时可以直接拆分各个部件，模拟叶轮转动、网罩安装的完整装配流程，不需要再额外补做结构细节。
