方形轴流散热通风机结构设计

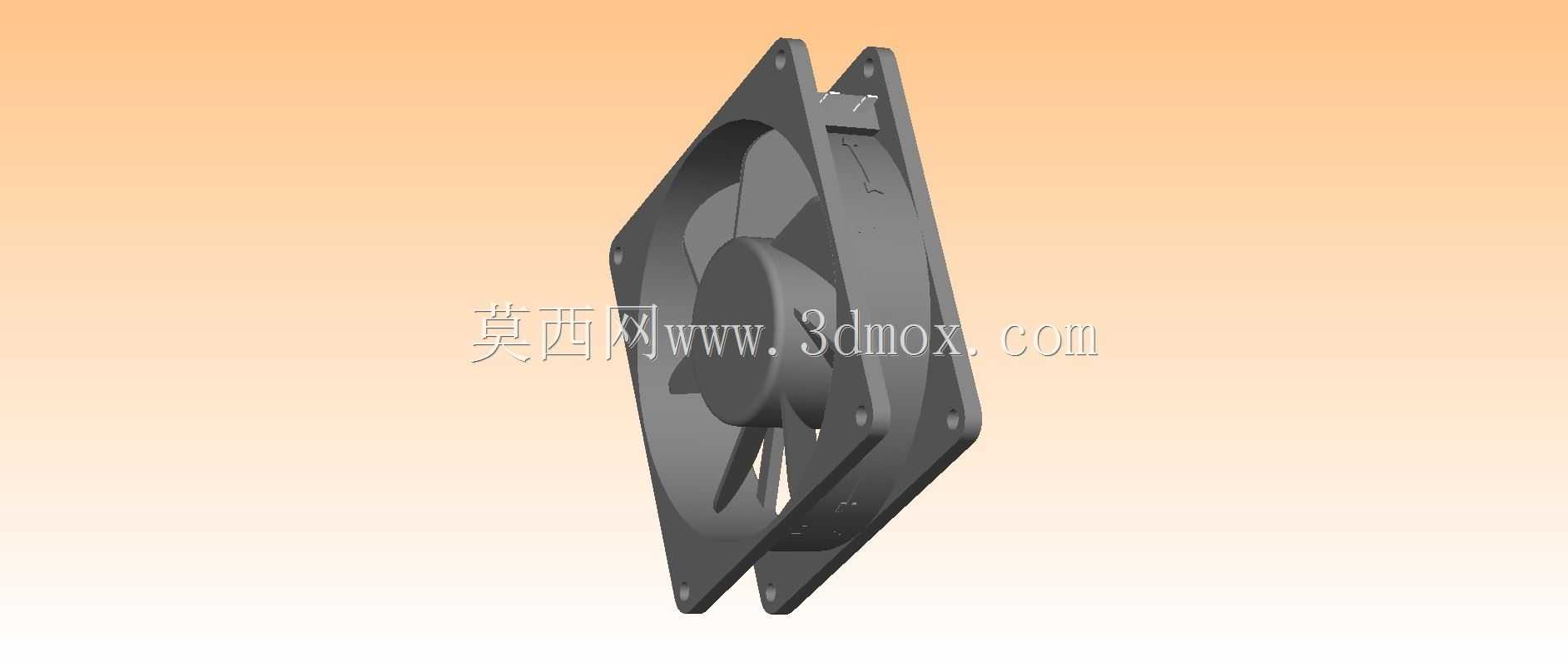

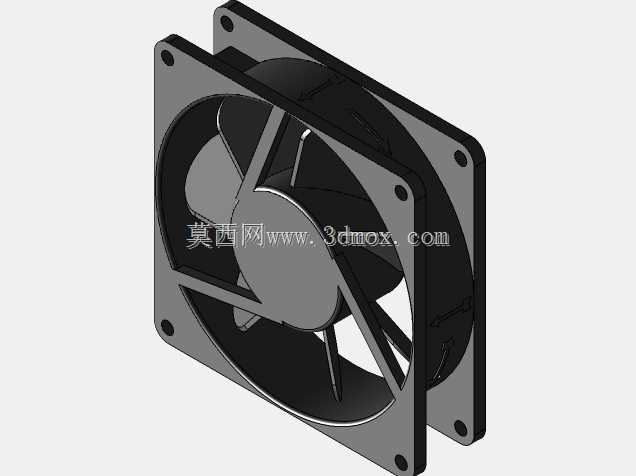

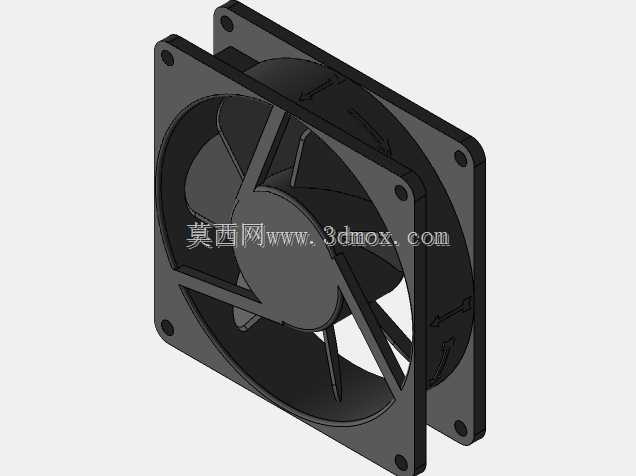

　　这款方形轴流结构的通风部件，是工业电控、通讯机柜、小型动力设备散热通风场景里的常用配套件，日常选型中经常会碰到这类标准安装尺寸的风冷组件，做结构适配的时候需要重点核对安装边界与周边干涉情况。从结构设计逻辑来看，整体采用方形外框加中心轮毂支撑的经典轴流布局，外框四个角预留了标准安装孔位，孔位间距遵循行业通用的安装规范，适配多数机柜侧板、设备散热窗的预装螺孔位置，安装时不需要额外做扩孔或者转接支架加工，能直接通过螺栓完成固定，大幅降低现场装配的加工成本。外框的厚度控制在常规风冷组件的通用尺寸区间，既保证了安装后与设备壳体的贴合度，避免出现通风缝隙导致的风压损耗，也不会因为框体过厚占用过多设备内部的走线空间。

　　中心的轮毂部分做了圆弧过渡处理，和叶片的衔接位置没有突兀的直角结构，一方面能减少气流通过时的紊流噪音，另一方面也能降低叶片转动时的风阻损耗，提升通风效率。叶片采用后倾式的曲面造型，曲面弧度经过反复调整，在额定转速下可以形成稳定的轴向气流，把设备内部积聚的热空气快速导向外部，同时进风侧的框体边缘做了倒角导风设计，能引导气流更顺畅地进入叶片做功区域，减少进风端的涡流损失。做三维建模的时候，这类部件需要重点还原安装孔的相对位置精度、外框的平面度公差，还有叶片与外框内壁的间隙尺寸——间隙过大会出现气流回流，降低散热效率，间隙过小则容易在装配或者运行震动时出现叶片擦碰框体的故障。实际应用中，这类通风机常搭配防尘网组使用，

　　建模时也需要预留出防尘网的安装卡槽位置，外框侧边的走线槽结构也做了还原，方便供电线缆的固定与排布，避免线缆垂落碰到运转的叶片。不同于家用的民用风扇，工业场景用的这类通风组件更看重长期运行的结构稳定性，外框的加强筋布局沿着对角线方向布置，能提升框体的抗形变能力，在设备运输或者长期震动的工况下，不会出现框体变形导致的叶片卡滞问题。在做设备整体结构布局时，这类通风件的安装位置需要避开内部的发热元件正上方，尽量形成贯通的风道，让气流可以顺着设计路径带走核心元件的热量，同时要注意安装面的平整度，避免框体受压变形影响叶片的运转间隙。
