半密封往复式制冷压缩机结构设计

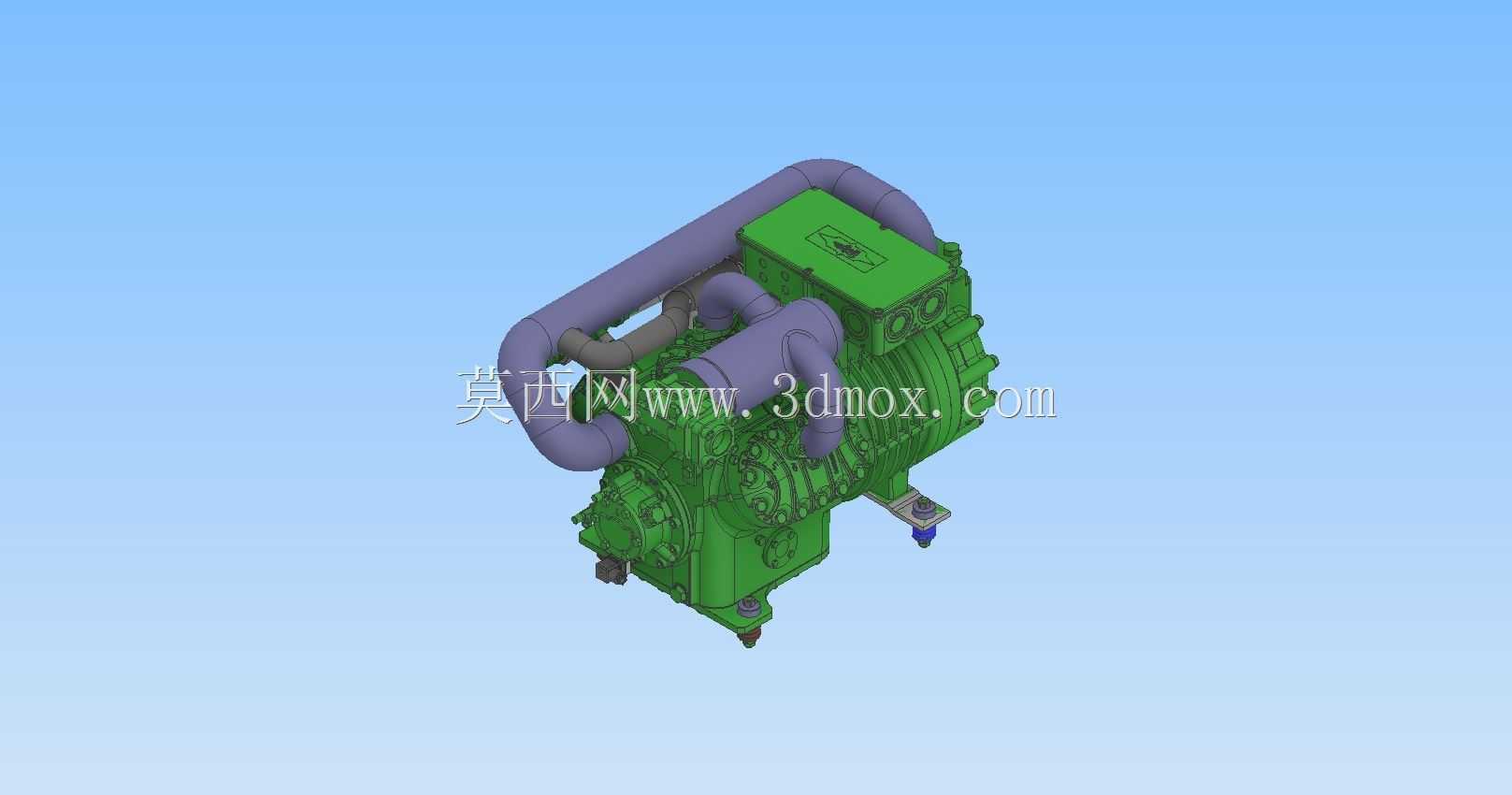

　　在商用制冷、冷链仓储、工业低温制程等场景中，半密封往复式压缩机是核心的冷媒压缩动力单元，这类机型兼顾了开启式压缩机的维修可达性与全封闭机型的低泄漏优势，在中大型冷柜、并联制冷机组、低温冷库系统中应用占比极高。本次呈现的机型为六缸往复式半密封结构，整体采用一体化铸钢机壳作为承载基体，曲轴、连杆活塞组件、吸气排气阀组全部集成在壳体内部，电机定子直接压装在机壳内腔，与曲轴直连传动，省去了外置联轴器与轴封结构，从根源上降低了冷媒沿传动轴泄漏的概率，适配R22、R404A等多种常用制冷工质的压缩工况。从结构设计逻辑来看，该机型的进排气管路采用顶部侧置布局，粗管径的吸气腔直接连通机壳内部的低压腔，

　　低温低压的冷媒气态进入机壳后可以先对内置电机进行冷却，带走电机运行产生的铜损铁损热量后再进入气缸压缩腔，既提升了电机的运行负载上限，也减少了吸气过热度对压缩效率的负面影响；排气集管采用紫铜弯管焊接结构，多缸排气汇总后接入排气法兰，管路走向做了避振折弯处理，能缓冲活塞往复运动带来的排气脉动冲击，降低机组运行时的管路振动应力。安装边界方面，整机采用底部三点式减震安装脚，安装脚与机壳之间集成了橡胶减震垫，安装孔位的中心距、螺栓孔径都匹配行业通用的并联机组机架安装标准，选型替换时无需重新加工安装基座；整机的外接接口除了进排气法兰，还预留了油视镜安装位、高低压传感器接口、油压保护接口，外接电气接线盒布置在机壳侧上方，防水等级满足机房、

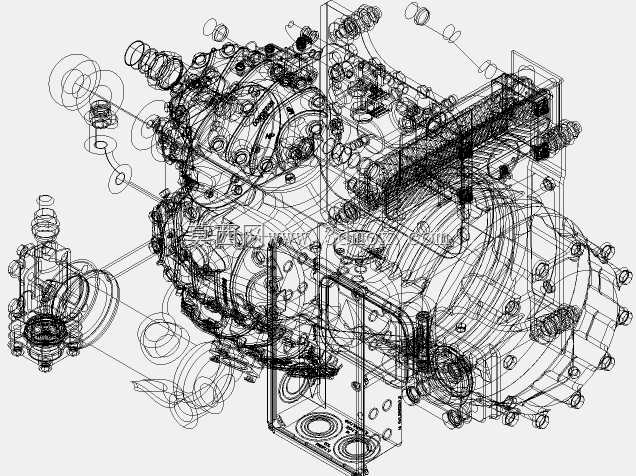

　　户外机组的安装防护要求。功能特性上，该机型的活塞采用铝合金轻量化设计，连杆大头采用剖分式轴瓦结构，曲轴为球墨铸铁锻造加工，内置的油泵能在曲轴运转时将冷冻油输送到各个运动摩擦副，包括活塞销、连杆轴瓦、主轴承位置，保证长时间高负载运行时的润滑可靠性；气缸与阀板采用可拆解结构，当阀片出现疲劳磨损、活塞环出现密封间隙超差时，可以拆开气缸端盖进行配件更换，相比全封闭压缩机只能整体报废的特性，全生命周期的运维成本更低。在三维建模过程中，这类机型的结构还原需要重点关注运动部件的干涉边界，比如曲轴旋转时的曲柄平衡块与机壳内壁的间隙、活塞往复运动时的上下止点位置与阀板的安全距离，还有进排气阀片的升程限位结构，这些细节直接决定了模型导入仿真软件后，进行运动学分析、流场分析时的结果准确性，也能为后续做机组管路布局、安装支架设计提供精准的尺寸参考。
