多林半密封往复式制冷压缩机结构

　　这款半密封往复式压缩结构，核心服务于中小型商用制冷场景，常见于商超冷柜、中小型冷库、工业冷水机组等需要持续提供冷媒压缩动力的工况中，作为制冷循环的核心动力部件，承担着将低压低温气态冷媒压缩为高压高温气态冷媒的核心作用，为整个制冷循环提供压差动力，保障冷媒在管路中完成冷凝、节流、蒸发的完整换热循环。从结构设计来看，半密封的结构形式兼顾了密封可靠性与后期维护便利性，不同于全封闭压缩机的焊接密封结构，该机型的缸体与端盖采用螺栓紧固连接，配合密封垫片实现静密封，既可以避免冷媒泄漏风险，也能在设备出现阀片磨损、活塞环老化等常见故障时，拆解端盖完成易损件更换，无需整体报废替换，大幅降低商用场景下的设备全生命周期维护成本。

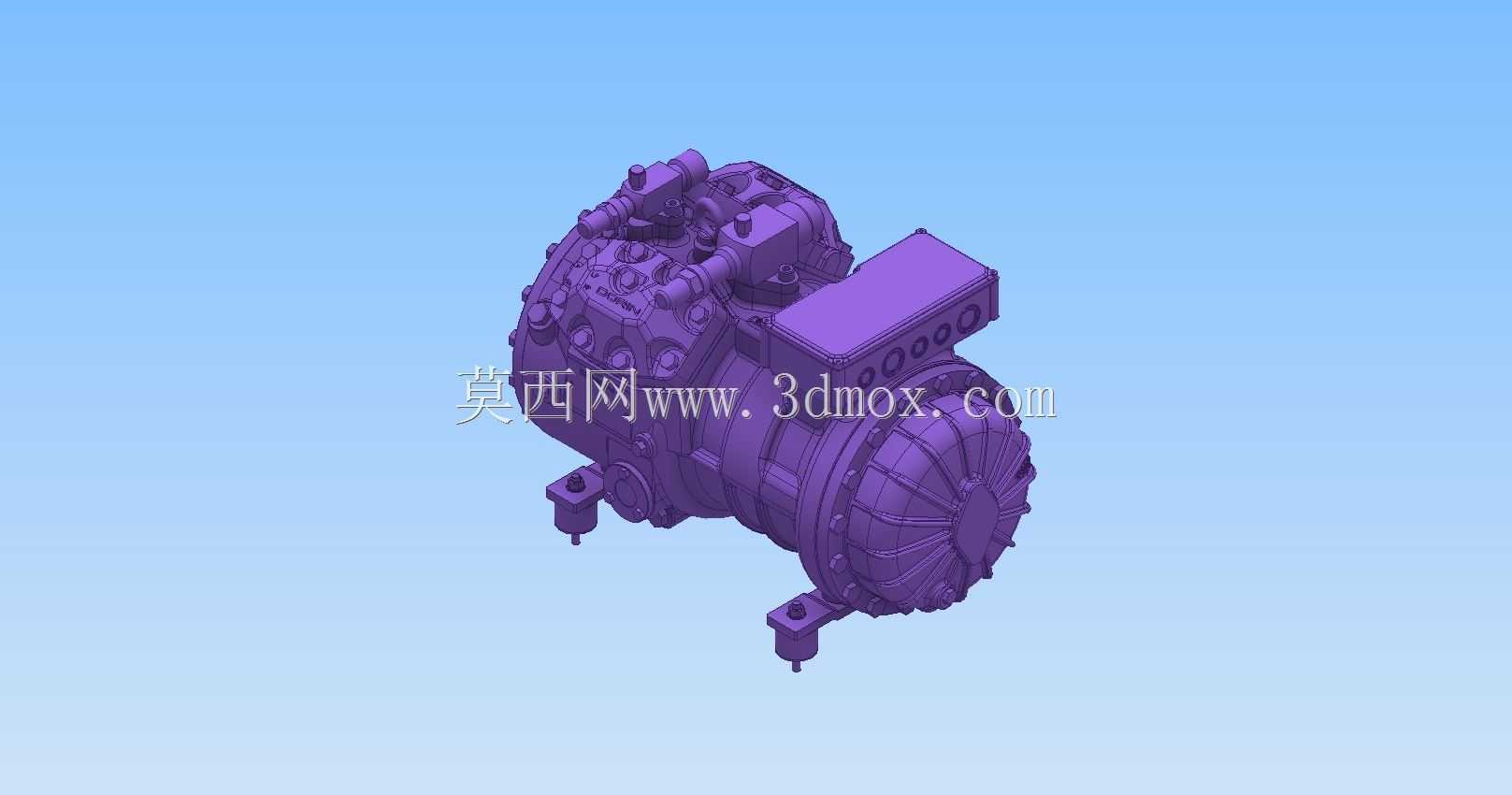

　　往复式压缩结构采用曲柄连杆带动活塞在气缸内做往复运动，通过进排气阀片的时序开闭完成吸气、压缩、排气的工作循环，相比转子式压缩机，往复式结构在中低蒸发温度工况下的压缩效率更稳定，对冷媒工况变化的适应性更强，能够适应低温冷库、速冻柜这类蒸发温度较低、负载波动较大的使用场景。从安装边界来看，模型还原了底部的两个支脚安装结构，支脚带有预制安装孔，安装时需要匹配对应尺寸的减震垫，预留足够的安装操作空间，设备侧面预留了吸排气接口的安装位置，接线盒布置在机体侧上方，能够避免管路凝露滴水对接线部位造成影响，建模时还原了机体表面的散热筋结构，这些结构在实际运行中可以增大机体与空气的接触面积，带走压缩过程中传导到缸体的部分热量，

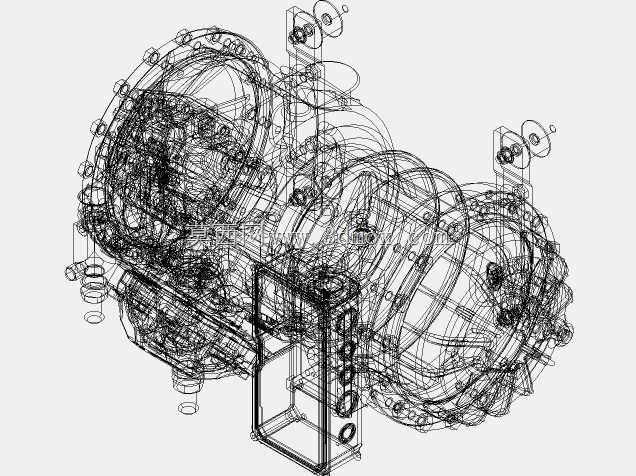

　　降低缸体过热带来的效率衰减。建模过程中完整还原了缸体、曲轴箱、活塞组件、阀板组件、接线端子、安装支脚的所有配合关系，所有配合面的公差预留都符合制冷压缩机的装配要求，比如缸盖与阀板的密封面平面度要求、曲轴与轴承的配合间隙、活塞与气缸壁的配合间隙都在模型结构中有所体现，能够直接用于制冷机组的布局设计、管路干涉检查、安装支架的匹配设计，也可以作为制冷设备教学的结构演示模型，帮助从业者理解半密封往复压缩机的内部构造与工作逻辑。
