密封式迷你侧标红色LED清拆光件

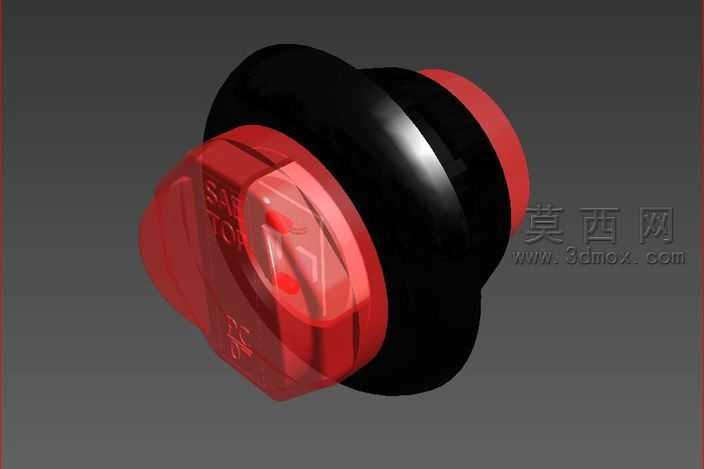

本作品为密封式Uni简装迷你侧标志清拆光LED组件三维建模成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先对核心的红色发光二极管进行实体建模，还原二极管引脚、发光腔体的基础结构，再依次构建绝缘垫圈、密封外壳、外层黑色防护套、红色透光端盖的独立零件，所有零件间严格按照装配公差要求设置配合关系，保证2线接线端、绝缘垫圈与二极管的装配间隙符合实际生产的密封工艺要求。材质渲染阶段，针对不同部件匹配对应物理材质：外层黑色防护套采用哑光橡胶材质，调整粗糙度参数还原橡胶表面的细微颗粒质感与低反光特性；红色透光端盖设置半透明PC塑料材质，调整透光率、折射参数模拟红色塑料的柔光透射效果，同时还原端盖表面模压标识的凹凸纹理；内部二极管发光区域添加自发光材质，模拟红色光源点亮时的通透光效；绝缘垫圈采用哑光尼龙材质，还原工程塑料的哑光质感。结构设计上采用一体化密封装配思路，将2线接线端、绝缘垫圈、红色二极管依次装入黑色防护套内部，通过端盖压合实现整体密封，满足户外使用的防尘防水需求，整体造型紧凑小巧，适配狭小安装空间的侧标志指示场景。建模过程中对所有配合面做了干涉检查，确保各零件装配无冲突，同时对端盖的卡扣结构做了细节优化，保证拆装便捷性的同时兼顾密封可靠性，渲染阶段采用三点布光方案，主光突出红色透光端盖的质感，辅光勾勒黑色防护套的轮廓，背景采用中性深灰突出产品主体，最终呈现的渲染效果清晰展现组件的外观结构与材质特性，可直接用于产品展示、装配工艺演示等场景。
