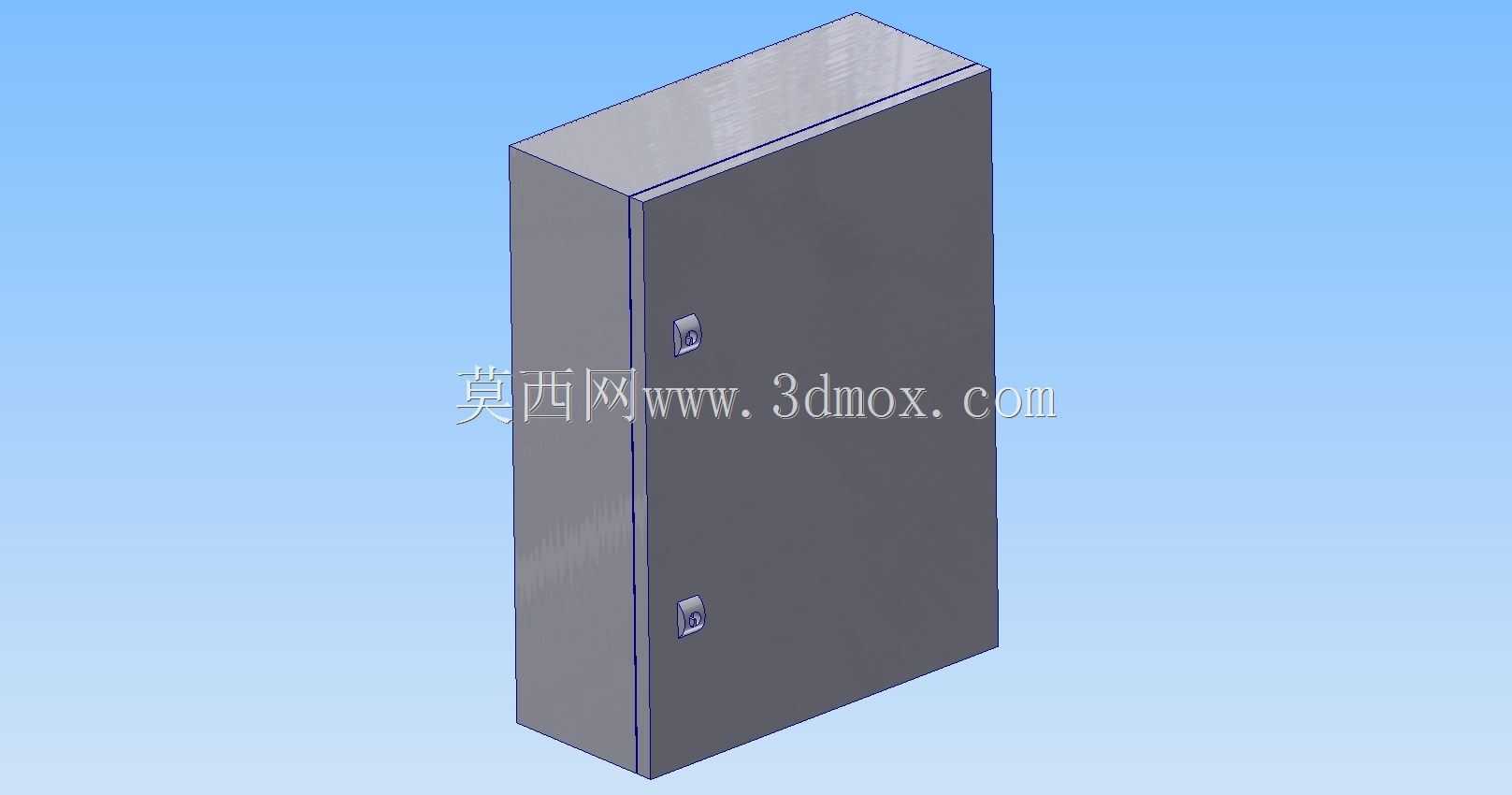

KUB L66型立式电气防护外壳结构

　　这款立式电气外壳主要面向工业现场传感配套、小型分布式电控节点的安装防护需求，常见于生产线旁传感信号采集站点、小型设备配套电控单元、户外工况下的电气元件集成防护场景，能够为内部安装的接线端子、传感变送模块、小型继电器组提供可靠的物理防护与安装承载。从实际使用角度出发，这类外壳需要兼顾内部元件的安装便利性与外部环境的抗干扰能力，设计阶段首先明确了立式窄体的布局思路，整体采用长方体立式结构，窄边朝向操作侧，能够在车间狭窄的设备间隙、立柱旁等有限空间内完成安装，大幅降低对现场安装空间的占用。壳体主体采用钣金折弯拼焊结构，侧边与背板预留了标准化的安装孔位，既可以通过膨胀螺栓直接固定在墙面、设备立柱上，也可以搭配配套的落地支架实现立式落地安装，

　　安装边界适配现场常见的150-300mm安装间距要求，无需额外定制转接配件。柜门采用单开式结构，搭配两处嵌入式锁扣，闭合后能够实现门板与柜体边框的紧密贴合，配合边框处的内嵌密封胶条，可以阻挡日常工况下的粉尘、溅水侵入，满足常规工业车间的防护等级要求；门板内侧预留了走线槽安装位，方便柜门处安装指示灯、操作按钮时的线束排布，避免开关门过程中线束被挤压磨损。壳体内部的安装背板采用可拆式设计，用户可以先将电气元件在背板上完成接线组装后，再整体推入壳体内部固定，大幅提升现场装配与后期维护的效率，内部净空尺寸预留了足够的元件安装与走线空间，能够容纳多层导轨安装的电气元件，同时预留了线束弯曲的冗余空间，避免线束过度弯折导致的接触不良。

　　壳体的上下两端均预留了可敲落的走线孔位，能够适配不同方向的进线、出线需求，现场施工时可以根据实际走线方向选择开孔位置，无需额外切割加工，减少现场施工的工作量。从结构强度设计上，壳体的折弯边均做了压筋加强处理，避免长期使用过程中出现壳体变形，门板的合页采用暗藏式结构，既提升了整体外观的整洁度，也避免外部磕碰导致合页损坏，延长壳体的实际使用寿命。这类外壳在实际选型时，需要结合内部安装元件的总发热功率确认通风需求，常规无发热元件的场景下可以直接使用密闭结构，若内部安装有发热模块，也可以在壳体侧面预留的通风位加装散热格栅，适配不同工况的使用需求。
