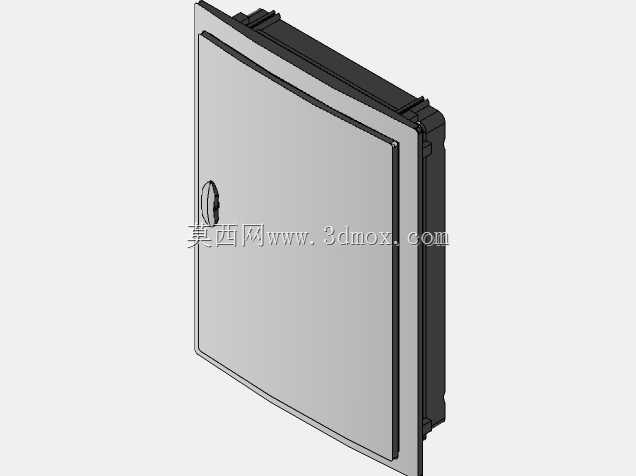

施耐德18模块嵌入式连接电气外壳结构

　　在低压配电终端的施工场景里，这类多模块嵌入式外壳是配电箱内部承载功能元件的核心载体，日常多见于写字楼配电竖井、工业车间就地控制箱、民用建筑户内强电箱的装配环节，用来规整排布微型断路器、信号端子、辅助触点这类标准模数化电气元件，让柜内走线更规整，同时给带电部件提供可靠的物理防护，避免施工或运维过程中误触带电部位，也能阻挡灰尘、潮气直接侵入元件接线端。这款外壳对应3排共18个标准模数模块的安装位，适配市面通用的DIN导轨安装元件，嵌入式的安装结构设计，是针对墙面暗装场景做的适配，外壳侧边预留的卡接结构，能直接和预埋在墙内的箱体暗盒配合固定，安装完成后外壳门板和墙面基本齐平，不会突出墙面占用额外空间，适配办公、

　　住宅这类对墙面整洁度有要求的装修场景。从结构设计逻辑来看，外壳主体采用薄钢板折弯成型，边缘做了内卷边处理，既可以提升壳体整体的抗形变能力，避免运输、安装过程中磕碰造成壳体变形，也能消除锋利的板边，防止装配人员划伤。门板和壳体之间采用隐藏式铰链连接，开合角度能满足日常运维时的元件操作、接线需求，门板上配套的锁具结构，能在非运维时段锁住箱门，避免无关人员随意触碰内部电气元件引发安全隐患。壳体背部预留了对应的进线敲落孔，施工时可以根据现场走线方向，敲掉对应位置的孔位穿入电缆，不需要额外开孔切割，减少现场施工的工作量。安装边界上，这款外壳的尺寸完全匹配18位标准模数暗装箱的预埋尺寸，壳体深度适配常规墙面预埋暗盒的深度要求，

　　不需要额外加深预埋槽，门板和壳体的配合间隙控制在合理范围，既不会因为间隙过大进灰，也不会因为间隙过小出现开合卡滞的问题。壳体内部预留了DIN导轨的安装固定位，导轨安装后水平度偏差控制在允许范围内，保证模块卡装后不会出现倾斜、卡接不牢的问题，同时壳体内部预留了足够的走线空间，能容纳18个模块的进出线，不会出现线缆挤压、弯折半径不足损伤绝缘层的问题。在实际选型应用中，这类外壳需要和对应模数的暗盒配套使用，装配时要注意壳体和暗盒的卡接点位完全卡牢，避免后期使用过程中壳体脱落，门板的锁具要调整到合适的松紧度，保证关门后锁舌能完全卡入锁孔，不会出现门体松动晃动的情况。
