适配多管径规格的PLK型管道固定管夹结构

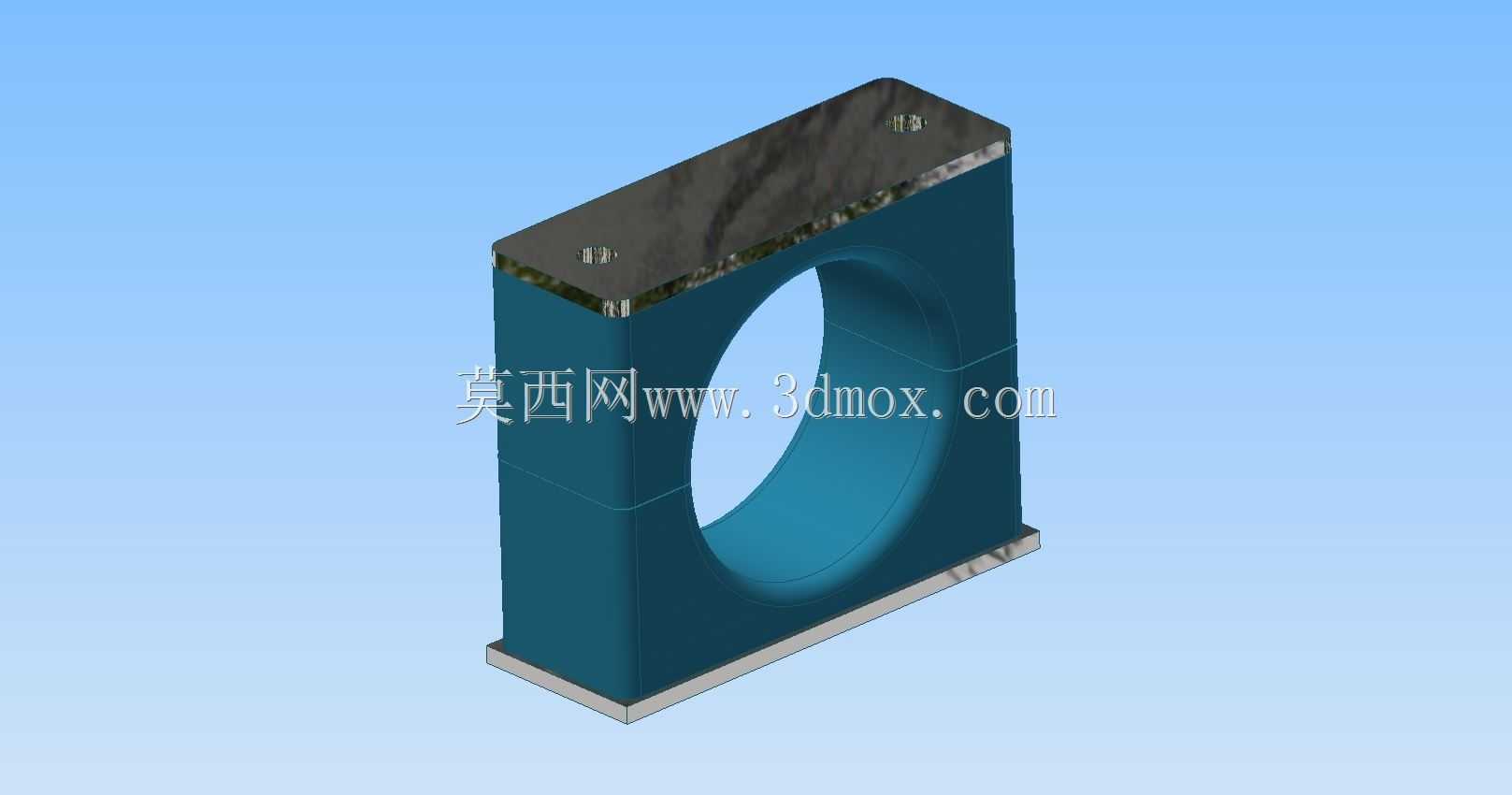

　　在工业流体输送、气动回路搭建、液压系统布设的现场场景里，管路的可靠固定是避免管线振动位移、接口渗漏、结构疲劳损坏的核心环节，这款PLK管夹就是针对这类管路固定需求开发的专用夹持构件，可覆盖6至76区间的管径适配需求，能满足不同通径的金属管路、非金属软管的安装固定要求。从结构设计逻辑来看，这款管夹采用了一体式块状主体搭配中部圆形夹持腔的构型，主体上下端面做了平整化处理，底部端面为安装贴合面，可直接与设备机架、墙面安装板、管路排布支架的平面贴合，无需额外加工适配的弧形接触面，降低安装基面的加工要求。中部的圆形夹持腔为核心工作区域，腔体内壁做了等径圆弧处理，和被夹持管道的外壁弧度完全匹配，夹持时可实现整圈均匀贴合，

　　不会出现局部应力集中压伤薄壁管路的问题，也能避免长期使用后管路表面出现压痕变形。管夹的主体两侧为平直的支撑侧壁，连接上下安装端面与中部夹持腔，侧壁厚度经过受力校核，在满负载夹持状态下不会出现侧向形变，保证夹持力的稳定传递。顶部端面同样为平整结构，部分需要双层叠装管路的场景中，可直接将另一组同规格管夹的底部贴合在该端面上，实现多层管路的并排固定，节省安装空间。安装边界方面，这款管夹的整体外轮廓为规则长方体，安装时可根据现场空间选择从底部端面穿装固定螺栓，或是采用侧面抱装的方式固定在C型安装导轨上，适配不同的安装工况。夹持腔的中心高度经过统一化设计，同系列不同管径规格的管夹安装后，管路中心高度保持一致，多管路并行排布时可保证管线整齐度，

　　减少管路弯折产生的附加应力。在实际应用中，这类管夹可广泛用于车间压缩空气管路固定、设备液压站油路排布、自动化生产线气动管线整理、传感器配套引压管固定等场景，相比传统的喉箍、扎带固定方式，这款管夹的夹持强度更高，抗振动性能更好，长期使用不会出现松动滑落的问题，同时不会过度挤压管路造成通径缩小影响介质输送效率。设计过程中针对不同管径的夹持需求，对夹持腔的壁厚做了差异化匹配，小管径规格的管夹夹持腔壁厚适当减薄以控制整体体积，大管径规格的管夹则适当增加侧壁与夹持腔壁厚，保证大口径管路固定时的结构强度，所有规格的安装孔位尺寸保持统一，现场安装时无需根据管径更换不同的安装固定件，提升装配效率。
