VECOBLOC系列锥形锁紧衬套结构设计

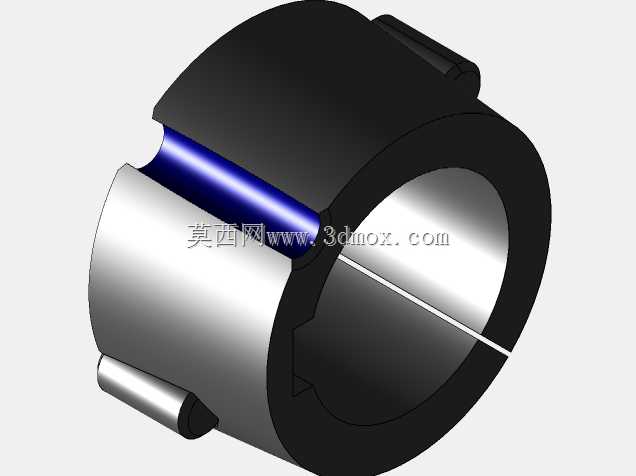

　　这类锥形锁紧衬套多用于重载传动场景下的轴毂连接环节，在输送设备、矿山机械、大型风机的传动组中十分常见，相比普通平键连接，它无需在轴上加工高精度键槽，就能实现轴与轮毂之间的无间隙锁紧，同时能承受更大的交变载荷与冲击扭矩，还能补偿一定的轴与安装孔的同轴度误差，大幅降低现场安装调整的难度。从结构设计来看，这款衬套采用开口式锥形结构，外侧锥面与配套轮毂的内锥孔紧密贴合，内侧圆柱面与传动轴配合，开口槽贯穿衬套轴向全长，当锁紧螺栓沿圆周方向均匀拧紧时，衬套会沿锥面轴向移动，开口处产生均匀的径向收缩，从而抱紧传动轴，同时外侧锥面涨紧轮毂内孔，实现三者之间的可靠固定，不会出现传动过程中的松动、打滑问题。衬套上预留的键槽结构可以额外搭配平键使用，

　　在极端重载冲击的工况下提供二次扭矩传递保障，避免单纯靠摩擦力锁紧出现的滑移风险。从安装边界来看，这款衬套适配65mm内径的安装孔，轴向安装宽度为45mm，配套的锁紧紧固件为16x10规格的英制螺栓，安装时不需要加热或者专用压装工具，只需要按照对角顺序逐步拧紧螺栓到规定扭矩即可完成装配，后期拆卸时也只需要将螺栓拧入拆卸螺纹孔，就能平稳将衬套从锥孔中顶出，不会损伤轴或者轮毂的配合面，非常适合需要频繁调整传动件位置、定期维护检修的设备场景。设计过程中需要重点控制锥面的锥度公差，通常采用1:10或者1:12的标准锥度，保证锥面配合的接触面积不低于85%，避免局部应力集中导致衬套变形或者锁紧失效；开口槽的宽度需要根据衬套的壁厚、

　　材料弹性模量计算，保证锁紧时的收缩量足够抱紧轴，同时不会因为收缩量过大导致衬套出现塑性变形；螺栓孔的位置度公差需要严格控制，保证每个螺栓的锁紧力能均匀传递到衬套整个圆周，避免出现偏载导致的轴与轮毂不同心问题。这类衬套的材料通常选用中碳钢经调质处理，表面做发黑防锈处理，锥面和内孔的粗糙度控制在Ra1.6以内，保证配合面的贴合精度，同时具备足够的强度和韧性，能承受长期交变载荷下的疲劳冲击。在设备选型时，需要根据传递的额定扭矩、轴径、轮毂安装孔尺寸匹配对应规格的衬套，不能随意替代规格，否则容易出现锁紧不足或者衬套涨裂的问题；安装前需要清理配合面的油污、毛刺，避免杂质进入锥面配合处导致接触不良，拧紧螺栓时需要分三次逐步加载到额定扭矩，第一次拧紧到额定扭矩的30%，第二次到60%，第三次到100%，运行24小时后还需要复紧一次螺栓，消除初始运行后的应力松弛，保证长期运行的可靠性。
