轮式喷雾消杀移动机器人结构设计

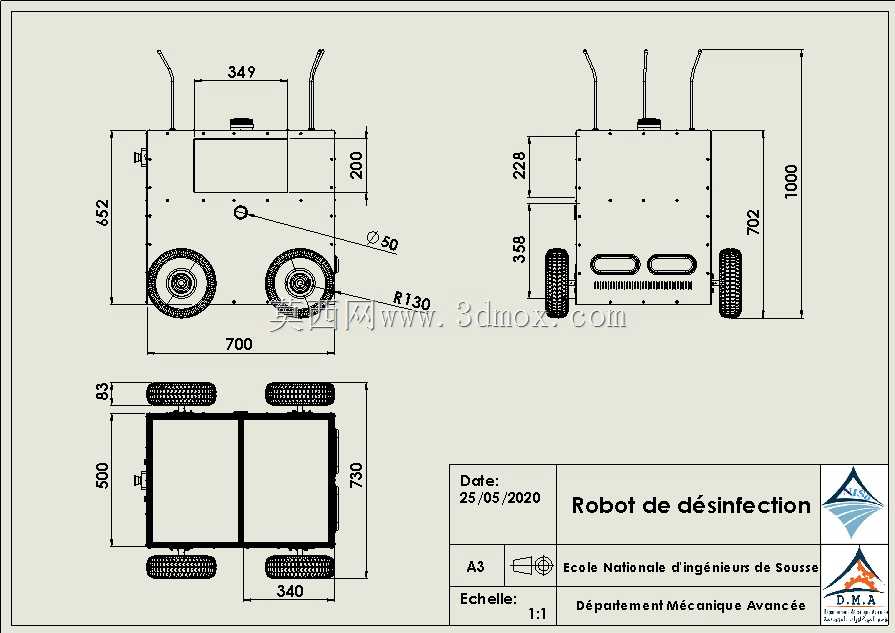

　　这款轮式喷雾消杀设备的整体结构围绕公共区域的常态化防疫需求展开，底盘采用四轮承载布局，从工程图纸标注的尺寸来看，整机长度控制在七百毫米级，宽度约三百四十毫米，不含顶部喷雾组件的主体高度在七百毫米上下，加上顶部伸出的双喷杆结构后总高达到一千毫米，紧凑的外廓尺寸能够适配医院走廊、机场候机区、商场通道等多数常规通行场景，也能顺利通过标准宽度的电梯轿厢与防火门洞。底盘部分的设计优先考虑了运行稳定性，四个车轮分别布置在底盘四角位置，轮距与轴距的匹配经过重心校核，搭载储液容器与喷雾系统后整机重心仍落在轮距围成的稳定支撑面内，原地转向与低速巡航时不会出现侧倾风险。车轮选型兼顾了室内地砖、环氧地坪与短距离室外铺装路面的通行需求，

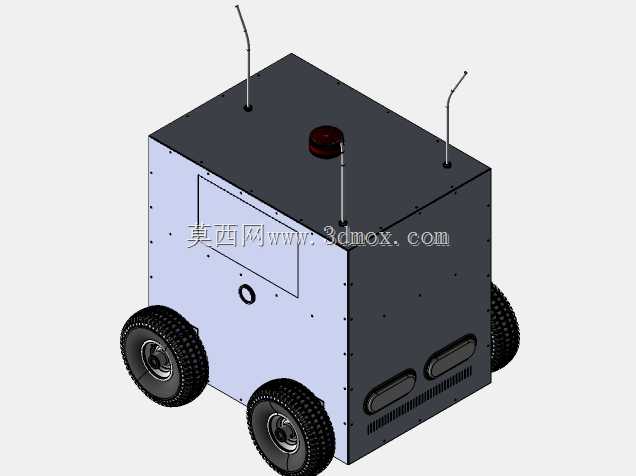

　　轮缘的圆弧过渡设计可降低越障时对地面的冲击，底盘底部预留的离地间隙足以应对普通地面的接缝、线缆盖板等微小凸起。从图纸的正视图与侧视图细节能看出，车体主体采用框架式承载结构，外壳为平整的钣金拼装形式，正面预留了两处对称的长条形开孔，可用于布置状态指示灯、补光模块或环境感知传感器，顶部的圆形安装位用来固定喷雾发生装置的核心主机，两根向上延伸的喷杆呈对称分布，喷杆末端的喷嘴朝向斜上方，能够让雾化后的消毒液以扇形雾场向周边扩散，覆盖机器人行进路径两侧的空气与物体表面。车体内部的空间被划分为两个主要区域，下部区域用来安装储液箱、泵组与动力电池，上部区域预留控制板、驱动模块与通信组件的安装位，

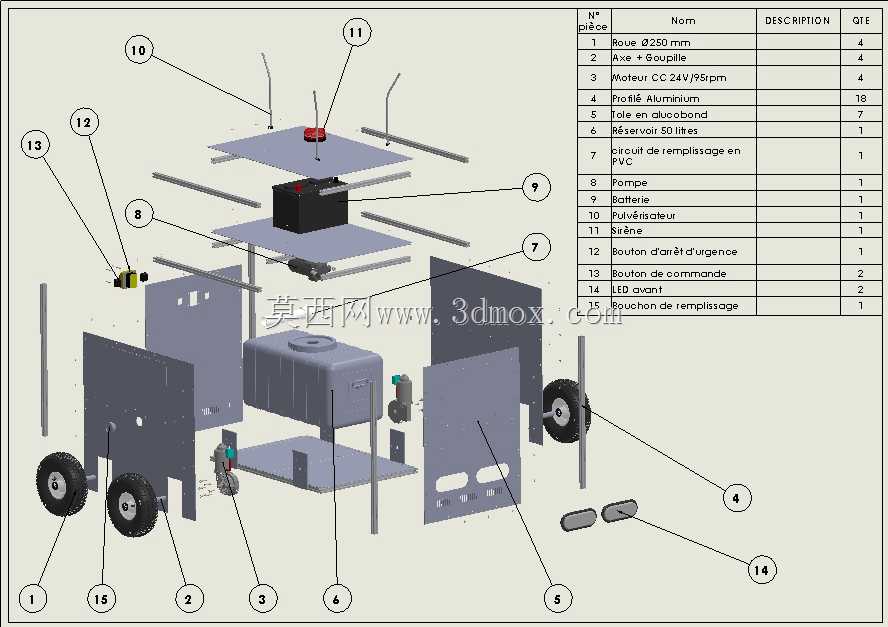

　　这种分层布置方式一方面把重量较大的储液与电池部件放在低位，进一步压低整车重心，另一方面也方便电气部件与液路部件分离排布，减少管路渗漏对电气系统的影响。液路系统的设计遵循消杀作业的实际工况，泵组从储液箱抽取消毒液后通过管路输送至顶部双喷杆，管路沿车体框架内侧走线，在图纸中标注的五十毫米直径的圆形结构为管路的检修口，日常维护时无需完全拆解外壳即可检查管路接头的密封状态。喷杆的安装位置距离车体前端有足够的安全距离，喷雾作业时雾滴不会直接落在车体顶部的传感器与电气接口上，喷杆的支撑结构做了加强处理，移动过程中产生的振动不会导致喷杆角度偏移，保证喷雾覆盖范围的一致性。移动控制层面，四轮底盘的驱动布局支持差速转向，相比舵轮转向方案结构更简单，

　　维护成本更低，在医院、机场这类人流密集的场景中，低速运行时的转向精度足以满足沿预设路径巡航的要求。车体外壳的平整表面没有多余的凸起结构，日常清洁消毒时可以直接用擦拭布处理外表面，不会出现卫生死角，钣金外壳的拼接缝隙控制在合理范围内，消毒喷雾的微小液滴不会轻易渗入车体内部。从安装边界来看，整机最大外廓没有超出底盘轮距的投影范围太多，在狭窄通道内会车或绕行障碍物时，操作人员或路径规划系统只需依据底盘的长宽尺寸判断通行空间即可，顶部喷杆的宽度小于底盘宽度，无需额外预留上部的侧向安全距离。车体后部预留了电池更换与补液的操作空间，日常作业间隙可快速完成耗材补充，不需要复杂的专用工具。针对不同场景的消杀需求，该结构还预留了充足的扩展空间，顶部主机位的安装法兰可兼容不同流量的喷雾主机，侧面的开孔位置可根据需要加装温湿度传感器、人体感应传感器或视觉避障摄像头，底盘框架上的预留安装孔位可固定不同容量的储液箱，在大面积开阔场景使用时可更换大容积储液箱减少补液频次，在狭小空间作业时则可换装小容量储液箱进一步压缩整机重量。整体结构没有采用复杂的定制化异形零件，多数钣金件与标准紧固件都可直接采购或通过常规钣金工艺加工，底盘的行走组件也采用通用化的轮组与驱动部件，从样机制作到后期批量生产的工艺难度都控制在较低水平，同时也降低了设备全生命周期内的维护备件成本。
