带喷水驱动装置的RC遥控船喷泵结构

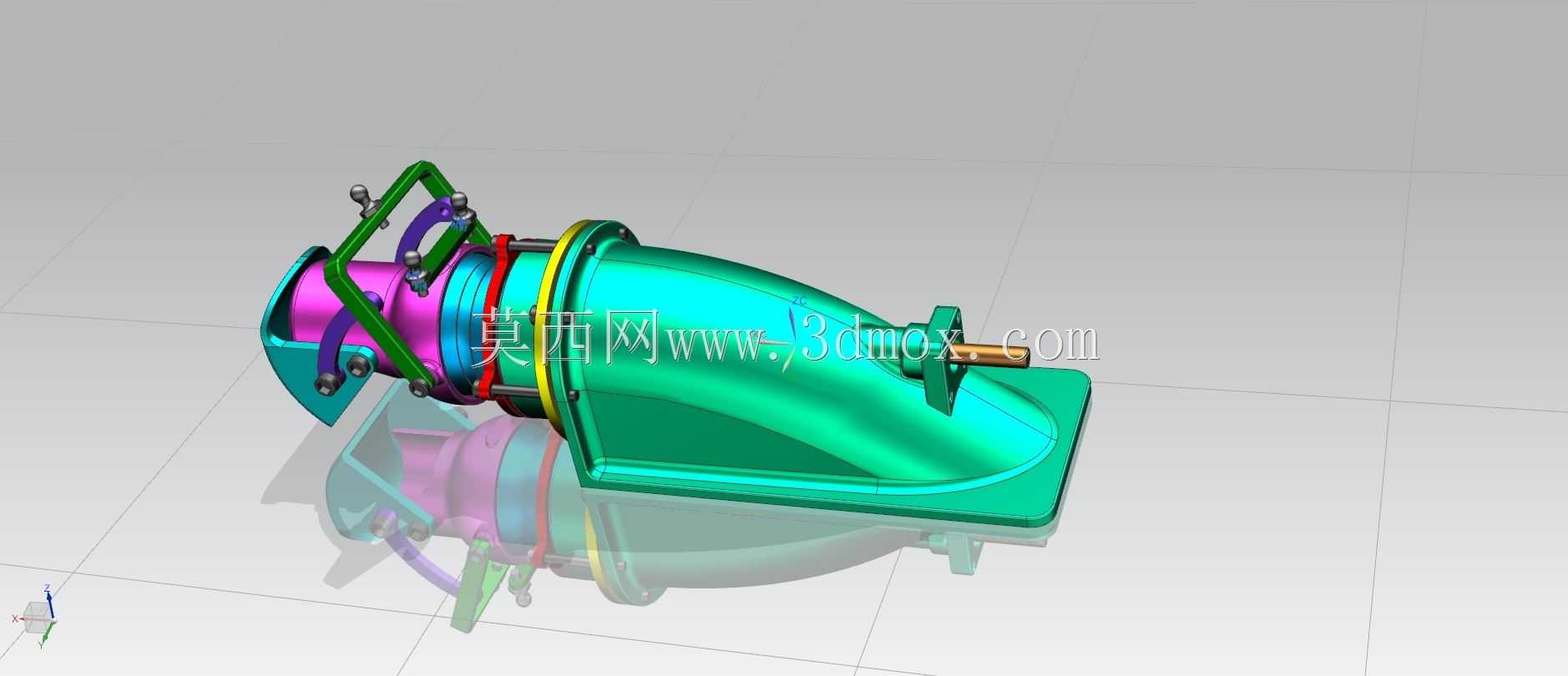

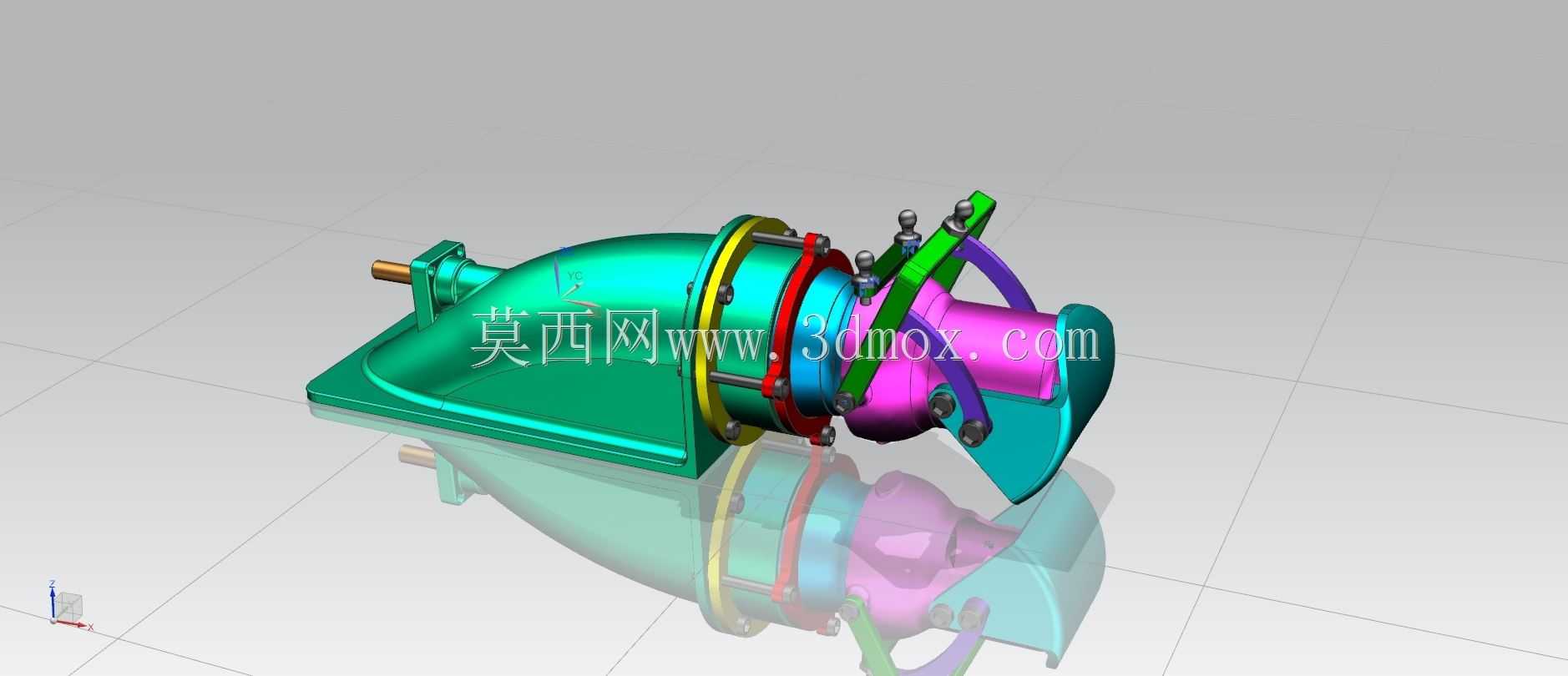

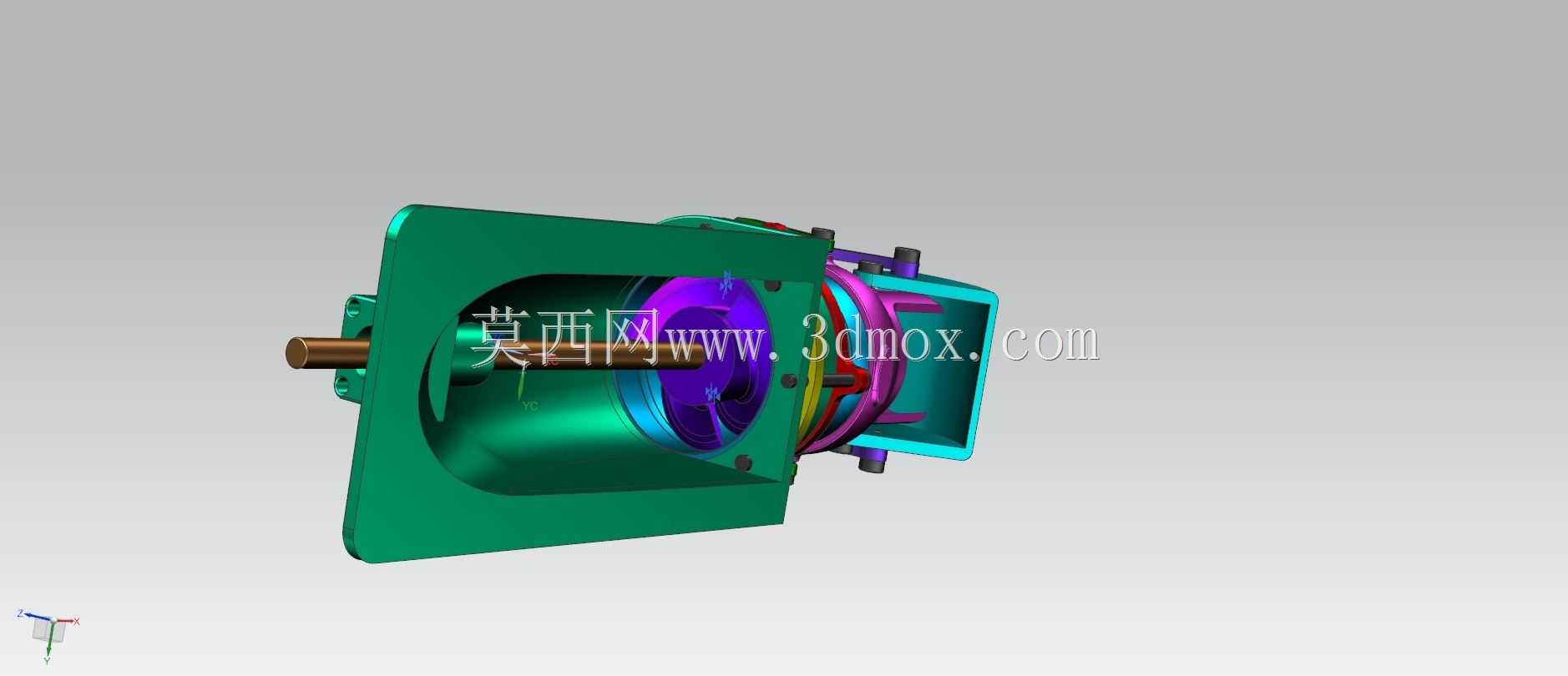

　　这套喷水驱动结构主要适配小型RC遥控船使用，核心是通过内置叶轮高速旋转产生高压水流，从喷口定向喷出获得反推动力，相比传统螺旋桨推进，更适合浅水环境航行，能避免水草、杂物缠绕桨叶的问题，在近岸浅滩、模型竞赛场地都有稳定的表现。从结构布局来看，进水端设置在装置底部靠前位置，进水口做了圆滑过渡的导流面，能减少水流进入泵腔时的紊流损失，叶轮采用多叶片曲面设计，建模时做了动平衡配重考量，高速旋转时不会产生过大的径向振动，避免影响船体航行姿态。泵壳主体采用一体化的安装法兰结构，法兰上预留了四个对称的安装孔位，可直接通过螺栓固定在船尾的安装基座上，安装时需要保证泵体轴线与船体纵轴线平行，偏差控制在1度以内，否则会出现航行偏航的问题。

　　喷口端设置了转向导流结构，可通过舵机拉动导流片改变喷水方向，实现船体的转向控制，相比传统舵叶结构，转向响应速度更快，低速下的转向操控性更优，适合小尺寸模型船的操控需求。设计过程中，首先根据目标船体的排水量匹配对应的泵体流量参数，确定叶轮直径与泵腔容积的匹配关系，避免出现动力过剩或者推力不足的问题；其次对各部件的装配间隙做了严格控制，叶轮与泵壳内壁的间隙控制在0.2mm左右，既保证转动时不会出现剐蹭，又能减少间隙回流造成的动力损失。整套结构的外形尺寸紧凑，轴向长度适配常规1:20到1:10比例的RC船尾部安装空间，安装时不需要对船体尾部做过多的裁切改造，进水口的高度设置在船体满载水线以下15mm位置，

　　保证高速航行时不会出现进气空转的问题。结构的密封部位都做了安装槽设计，可嵌入O型密封圈，防止航行时水从泵体与船体的连接缝隙进入船舱内部，驱动轴部位设置了防水轴承座，内置双道油封，能长时间承受高转速转动下的密封需求，不会出现轴部漏水的问题。从实际使用场景来看，这套结构不仅可以用于休闲娱乐类的RC模型船，也可作为小型水面探测无人船的推进单元，结构可靠性高，维护时只需要拆开泵壳端盖即可清理进水带入的杂物，不需要整体拆解装置，日常维护难度低。建模过程中所有配合面都做了公差匹配，安装孔位、配合轴径都符合常规模型配件的通用尺寸标准，可直接搭配市面上常见的28系列、36系列无刷电机使用，不需要额外定制转接配件，通用性较强。
