V12发动机连杆机械结构三维设计

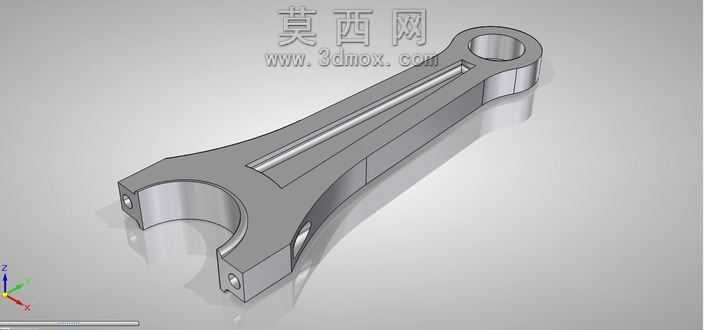

本作品为V12动力单元配套的连杆结构三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先根据V12发动机的缸径、行程、曲柄销直径、活塞销孔径等核心参数确定连杆的整体尺寸边界，再逐步拆分细化各个结构特征。模型整体呈现典型的内燃机连杆构型，一端为与活塞销配合的小端环形结构，另一端为与曲柄销连接的大端剖分结构，杆身采用工字形截面设计，在保证整体结构强度的同时尽可能降低构件自重，适配发动机高转速工况下的往复运动需求。建模过程中对连杆的各个过渡圆角、安装孔位、加强筋结构都做了精准还原，小端孔与大端孔的同轴度、杆身的对称度都按照内燃机零部件的通用设计公差做了参数约束，方便后续直接导出工程图用于生产参考。渲染阶段采用金属合金钢材质，赋予构件哑光金属质感，添加环境反射效果突出结构的立体感与轮廓细节，通过光影效果清晰展现杆身的加强筋走向、大端的螺栓安装位、小端的衬套配合面等细节结构。设计过程中充分考虑了连杆的实际受力工况，对大端的剖分面定位结构、螺栓连接孔位都做了结构优化，避免应力集中问题，整体模型参数可编辑，能够根据不同排量的V型发动机参数做快速调整适配，可用于发动机结构教学、装配仿真演示、零部件力学性能分析等场景，完整还原了内燃机核心传动部件的结构特征与设计逻辑。
