汽车发动机火花塞高精度三维建模作品

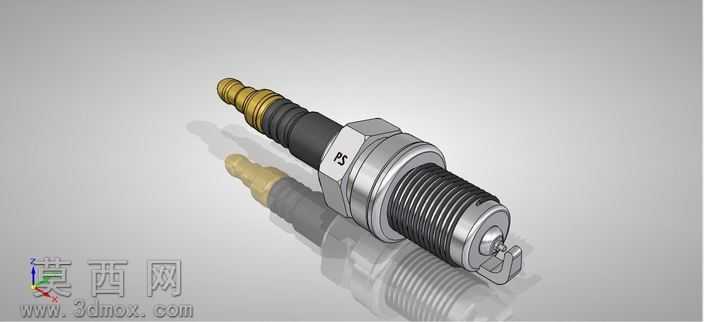

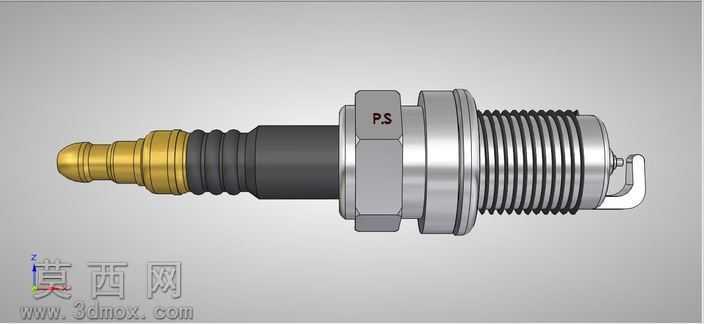

本作品为汽车发动机核心点火部件火花塞的三维建模成果，建模过程依托主流三维设计软件完成，全程遵循工业零部件1:1真实比例还原的设计准则，对火花塞的每一处结构细节都做了精准复刻。建模初期先梳理火花塞的完整结构逻辑，将其拆解为接线端子、绝缘瓷体、金属壳体、密封垫圈、中心电极、侧电极六大核心组成部分，针对不同部件的结构特征选用适配的建模命令：接线端子部位的阶梯状圆柱结构采用旋转凸台命令生成，表面的防滑滚花纹理通过圆周阵列特征实现，还原了接线端与高压点火线连接时的防滑咬合结构；绝缘瓷体部分采用多段旋转放样命令，精准还原瓷体从接线端到电极端的锥度过渡形态，同时对瓷体表面的多道环形散热棱做了等距阵列处理，还原真实瓷件的散热结构设计。金属壳体部分的六角拧动结构采用拉伸切除命令生成标准六角尺寸，壳体中部的密封螺纹采用真实螺纹建模方式，通过螺旋线扫描切除生成标准牙型螺纹，还原火花塞安装时与发动机缸盖螺纹孔的配合结构，壳体与瓷体结合部位的多层密封台阶也做了精细化建模，还原部件的密封装配逻辑。电极部分的中心电极与侧电极采用不同的金属材质参数设置，中心电极顶端的细小点火端头做了独立的特征建模，侧电极的弯曲折弯形态通过钣金折弯命令还原，精准控制电极之间的标准点火间隙。材质渲染阶段针对不同部件的物理属性调配对应材质：接线端子与金属壳体赋予镀铬金属材质，调整反射粗糙度参数还原金属件的机加工哑光金属质感；绝缘瓷体赋予高硬度陶瓷材质，设置半哑光的釉面反射效果，还原陶瓷部件的绝缘质感；电极部位赋予耐高温镍合金材质，调整金属色泽与高温氧化质感参数，还原电极长期处于高温工作环境下的材质特征；密封垫圈赋予软质冲压金属材质，还原垫圈受压后的细微形变质感。场景渲染采用柔和的工作室渐变背景，添加地面反射效果模拟工业产品展示台的视觉效果，灯光采用三点布光方案，主光从侧上方打亮主体突出金属与陶瓷的材质对比，辅光补亮暗部避免结构细节死黑，轮廓光勾勒部件边缘提升整体立体感，最终呈现的模型可用于汽车零部件结构教学、发动机维修演示、点火系统原理展示等多个场景，模型结构完整无破面，各部件装配关系准确，可直接用于装配干涉检查与结构原理演示。
