内燃机用活塞结构三维设计作品

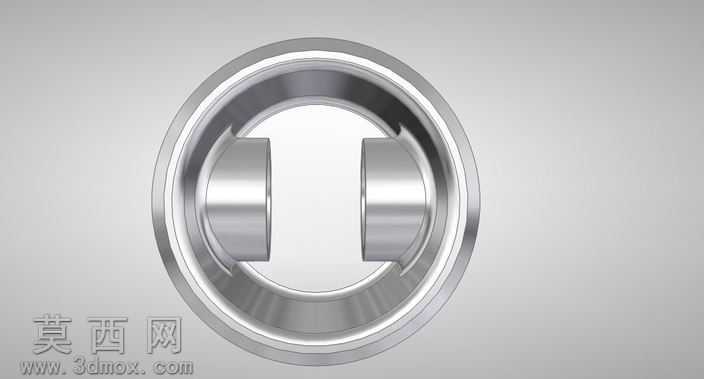

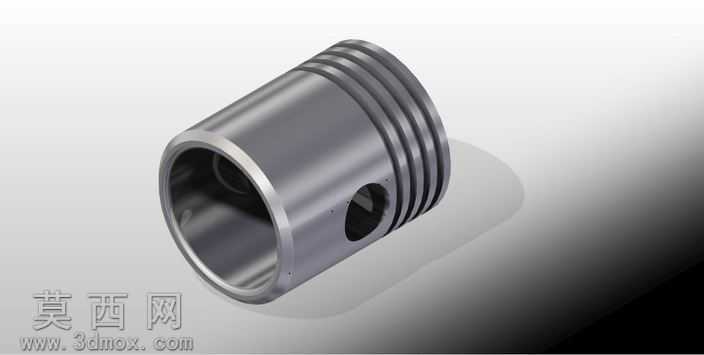

本作品为内燃机核心往复运动部件活塞的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用参数化建模思路，严格遵循活塞实际工作的结构尺寸逻辑进行特征搭建。建模初期先梳理活塞的功能结构分区，从顶部燃烧室配合面开始，依次构建头部环槽区域、裙部导向区域、销座连接区域四大核心结构段，每一处特征都对应活塞实际工作的功能需求：头部的多道环槽采用等距切除特征生成，槽宽、槽深以及槽间的筋带厚度都参考通用内燃机活塞的设计规范设定，保证后续活塞环安装的配合精度；裙部采用微椭圆曲面拟合设计，通过曲面放样、实体修剪的方式完成轮廓构建，还原实际活塞裙部为适配热变形、侧向受力设计的非正圆结构，避免往复运动中出现卡滞问题；销座部位采用加厚实体结构，通过凸台拉伸、孔特征精修完成活塞销安装孔的搭建，孔位与活塞轴线的垂直度、销座两侧的对称度都通过软件的几何约束功能严格管控，保证受力传递的均匀性。材质渲染阶段，针对活塞常用的铝合金基材特性，调整金属材质的粗糙度、反射率参数，还原铸铝件经机加工后的金属质感，环槽、销孔等加工面与裙部非加工面的质感做差异化处理，让模型的视觉呈现更贴近真实零件的加工状态；同时添加软阴影与环境反射效果，突出活塞外圆柱面、内空腔的曲面过渡细节，清晰展现各结构的衔接关系。设计过程中重点考量活塞的实际装配逻辑，预留了活塞环、活塞销的装配间隙，内空腔的轮廓采用平滑曲面过渡，避免应力集中的结构设计，整体模型特征树逻辑清晰，各参数可根据不同排量内燃机的设计需求进行快速调整，既可以作为内燃机整机装配设计的配套子部件，也可用于活塞相关的结构教学、力学仿真分析的基础模型使用，完整还原了活塞从功能需求到三维实体的设计落地过程。
