民用喷气式客运飞机外观结构设计

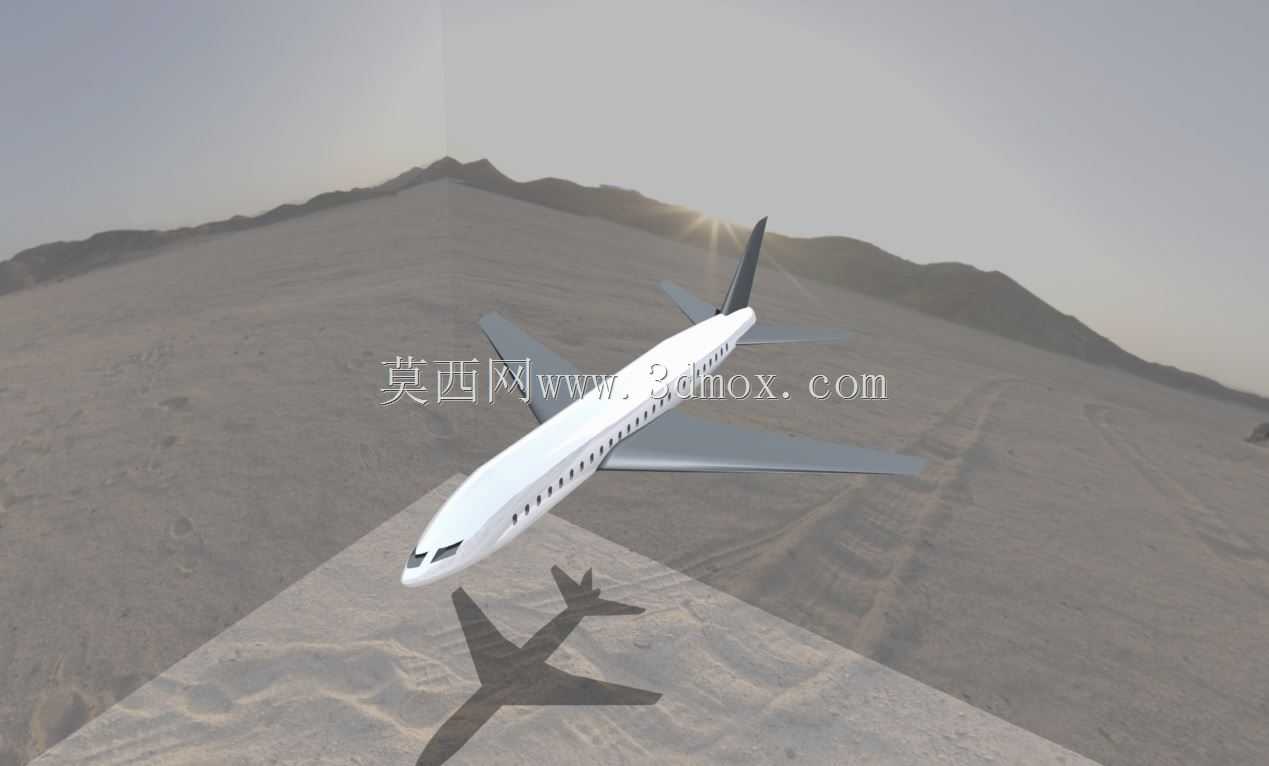

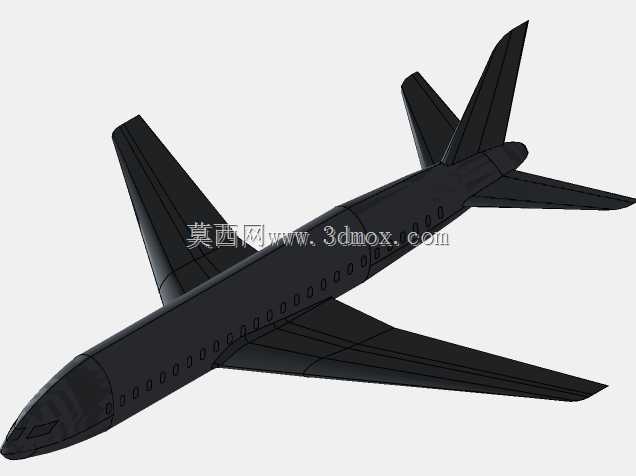

　　这款喷气式客机的外观建模，核心围绕干线与支线客运场景的实际使用需求展开，整体气动布局采用下单翼搭配翼下吊装动力舱的常规构型，机身截面为标准圆形增压舱轮廓，能够在万米巡航高度下维持舱内适宜的压力环境，降低金属蒙皮承受的交变载荷峰值。机头位置采用连续曲面收窄的流线型设计，既为气象雷达与导航天线预留了充足的安装空间，也能在亚音速飞行阶段有效降低迎面激波阻力，风挡玻璃的安装角度经过多轮曲面拟合，既保证飞行员正前方与侧方的开阔视野，也避免阳光直射产生的眩光干扰操作。

　　机身侧面沿纵向等距排布的客舱舷窗，全部采用统一的圆角矩形轮廓，窗口位置与内部客舱座椅排距严格对齐，每一处窗口的凹陷深度都做了等参数控制，既还原真实机型的窗框安装结构，也不会因曲面突变引发飞行过程中的气流分离。机身尾部的收缩段采用平缓的锥面过渡，末端对接APU辅助动力装置的安装舱段，两侧预留的维护口盖轮廓在模型中也做了对应刻画，地勤人员可在航后快速打开舱门完成附件检查与滤芯更换。

　　机翼部分采用后掠翼设计，翼型沿展向逐步变化，翼根位置厚度较大，用于容纳主起落架舱与整体燃油箱，翼尖位置缓慢收薄并带有小幅上反角，能够在飞行过程中提升横向静稳定性，降低翼尖涡流带来的诱导阻力。机翼前缘的缝翼与后缘的襟翼滑轨轮廓都做了独立的结构分区，在起降阶段可向下偏转展开，大幅提升低速状态下的机翼升力系数，缩短飞机在跑道上的滑跑距离，适配不同等级机场的跑道长度条件。

　　垂直尾翼与水平尾翼构成的T字尾翼组合，垂尾后缘布置的方向舵可在飞行中控制飞机的偏航姿态，水平尾翼后缘的升降舵则负责调整飞机的俯仰力矩，所有舵面的偏转转轴位置都与机身尾部的加强框对齐，操纵钢索与液压作动器的安装路径可直接沿尾翼内部的翼肋通道排布。前三点式起落架的收纳舱轮廓在机身与机翼下方都做了对应预留，前起落架位于机头下方的设备舱之后，主起落架则向内收入机翼根部的舱段内，收起后舱门可完全贴合机身曲面，不会破坏整机的气动完整性。

　　从安装边界来看，整机长度与翼展的比例控制在合理区间，机身最大直径可满足六排座椅加中央过道的客舱布局需求，机翼下方的吊装挂点位置预留了充足的离地间隙，避免动力舱在地面滑行阶段吸入道面杂物。尾翼的高度也符合机场廊桥与机库的净空限制，在进入维修机位时不会与机库顶棚、廊桥活动段发生干涉。模型的曲面构建全部采用G2连续过渡，机身与机翼、尾翼的对接位置没有明显的折角，在做渲染展示与气动仿真前置处理时，可直接生成高质量的封闭面网格，无需额外修补破面。对于结构设计从业者而言，该模型可作为飞行器总体布局论证的基础参考，也可用于航空科普场景的结构拆解演示，帮助新人快速理解民用客机各部件的位置关系与功能逻辑。
