高精度手工木工刨床结构设计

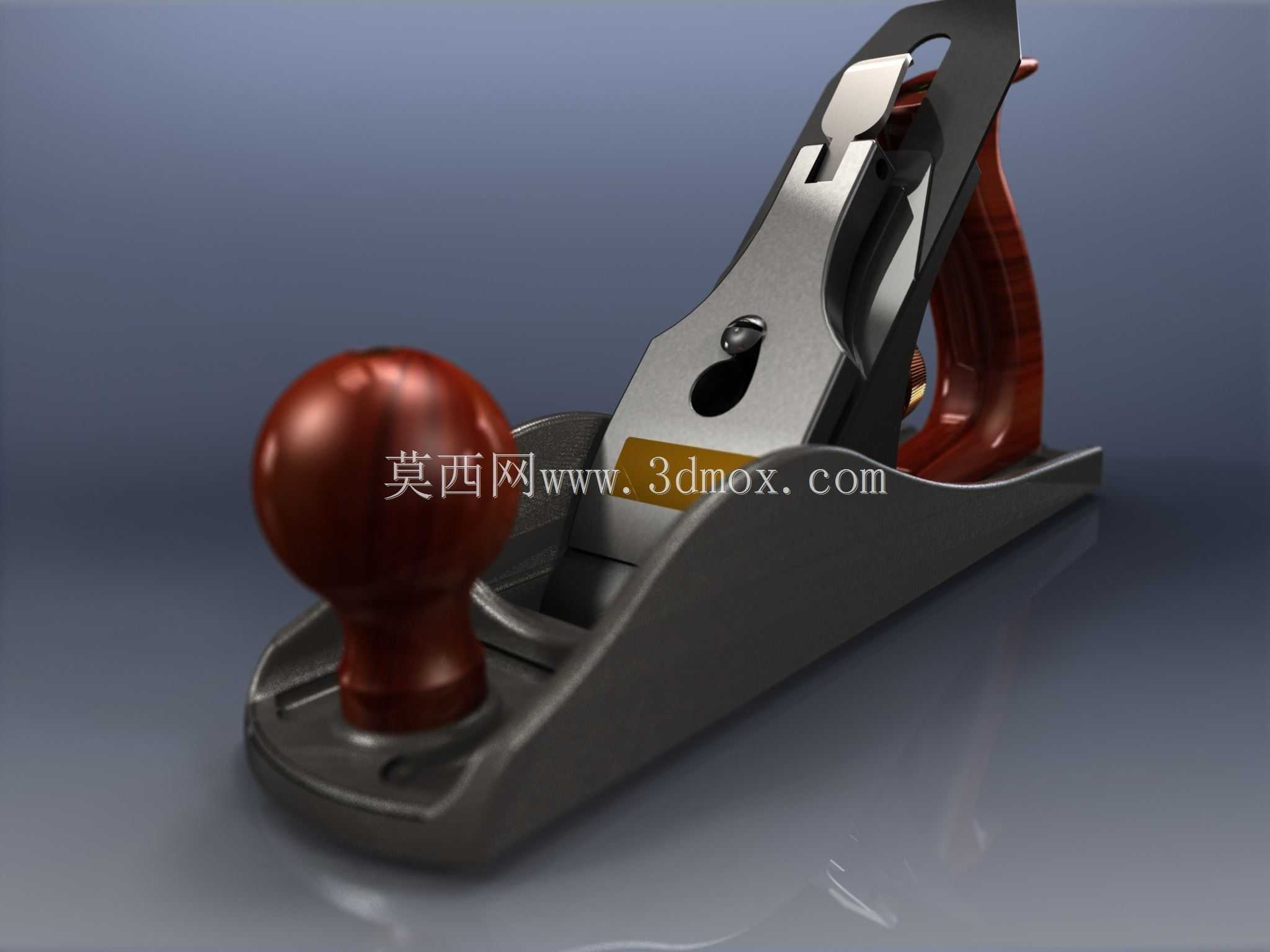

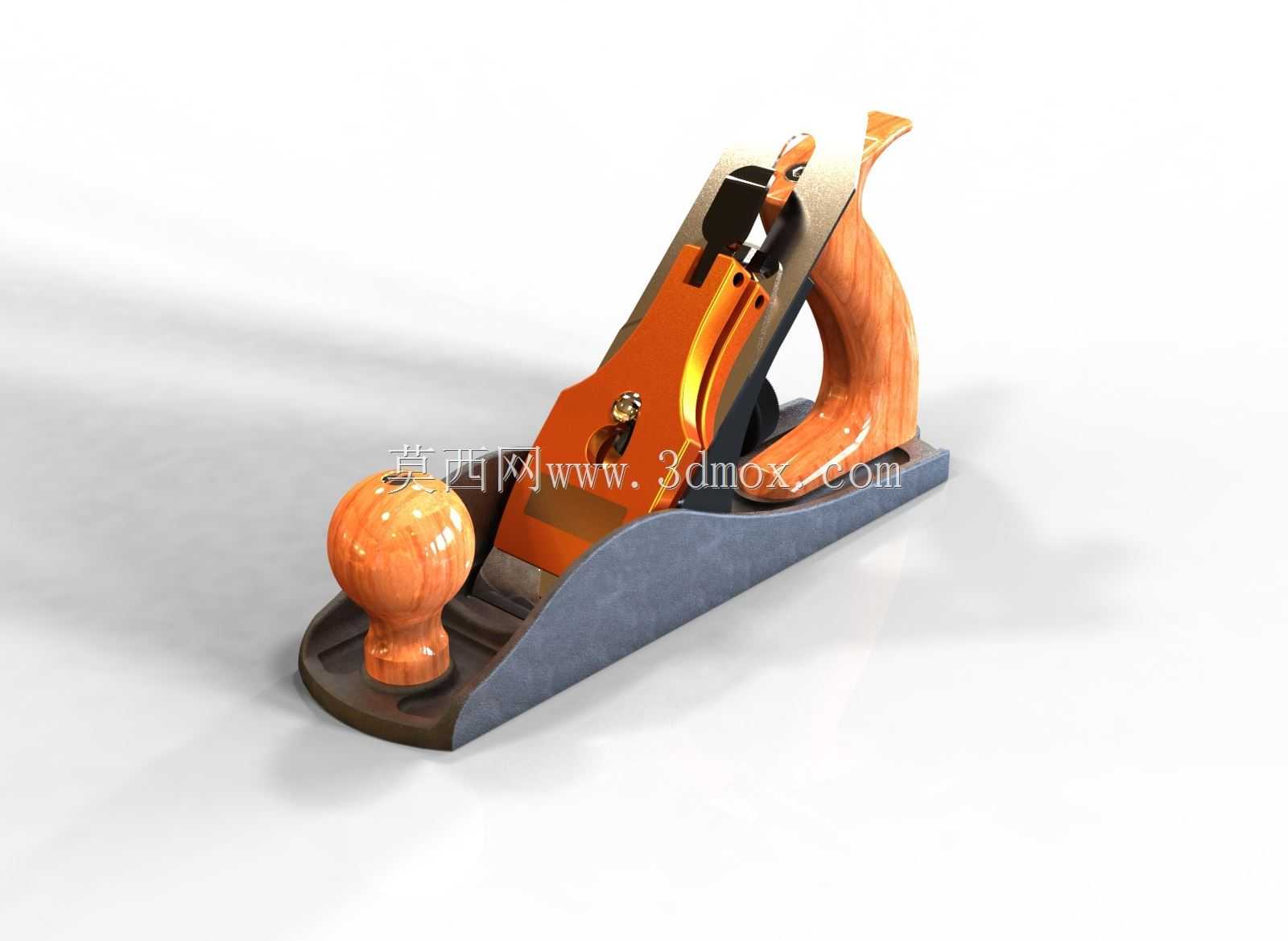

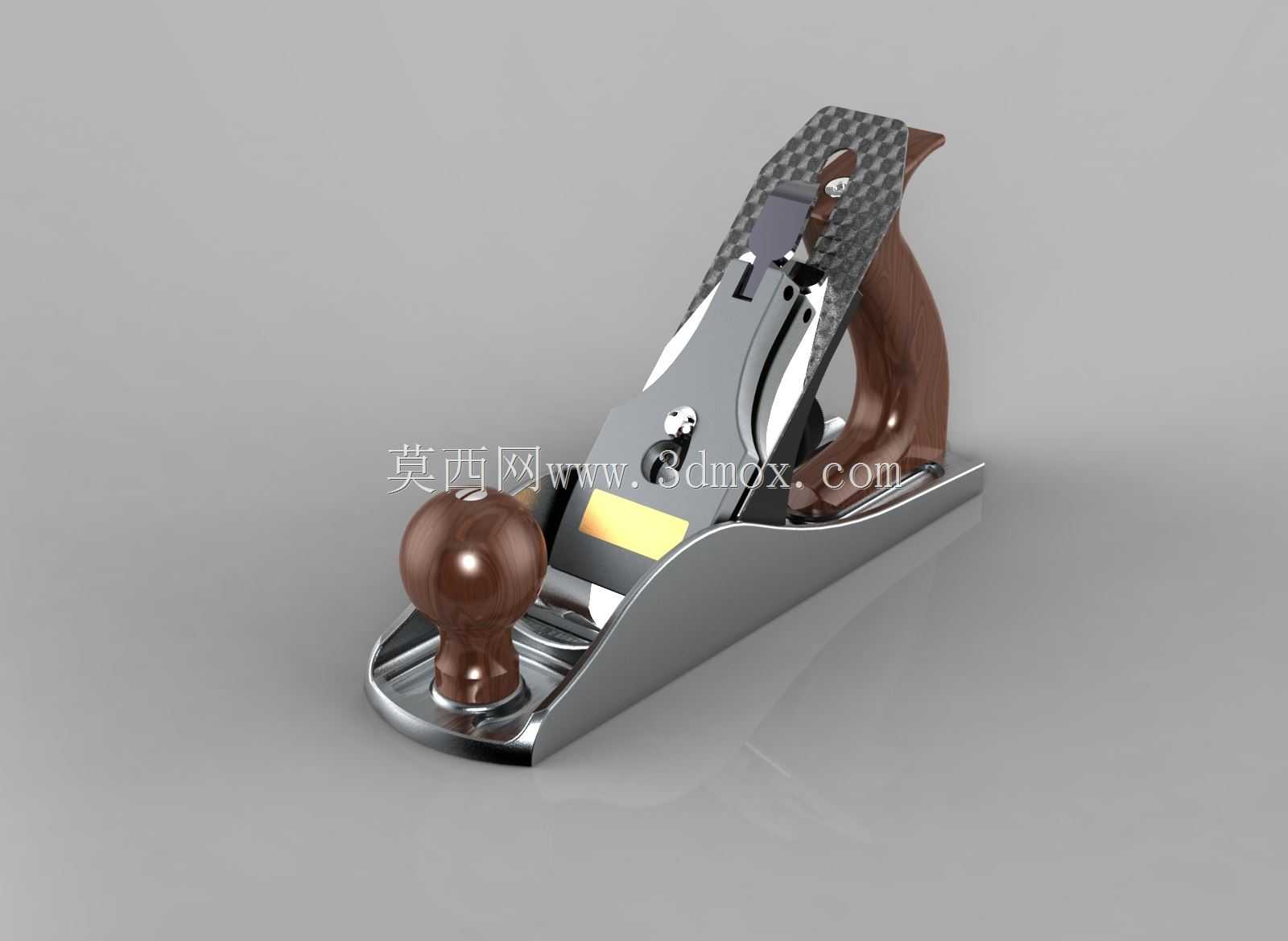

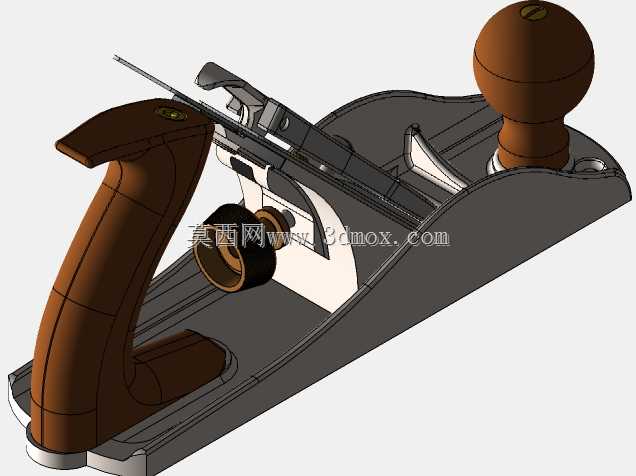

　　这款手动木工刨的三维结构完整还原了传统刨削工具的机械逻辑，在木工实训、家具打样、古建筑木作修复以及小型木制品精加工场景中，这类工具依然承担着机械进给设备无法替代的精细修型作用。不同于工业级平刨依靠高速滚筒与导轨强制送料，手推刨的吃刀深度完全由操作者施加在前后握持部位的下压力与推进速度控制，因此其本体的重心分布、刨底平面度以及刀片夹持刚性，直接决定了单次走刀能否获得连续均匀的刨花。从结构组成来看，模型将刨身、刨刀、楔块、前后握持件以及调节机构做了完整的装配还原。承托整体的铸铁刨底是保证加工基准的核心部件，其底面经过精加工后拥有极高的平面度，在实际使用中需要定期校验底面的平直度，避免长期磕碰造成局部凹陷导致刨削面出现凹凸波纹。

　　刨身中部开设的刀槽用于容纳刨刃与压紧楔块，刀槽的倾斜角度经过长期工艺验证，既保证刨刃切入木材时拥有合理的切削角，又能让刨花沿槽道顺畅排出，避免堵屑影响走刀手感。前端的球形握持件采用实木材质，在长时间握持作业中能够有效缓冲金属本体带来的震手感，其安装位置经过重心匹配，操作者单手握持前端即可稳定控制刨头走向，配合后端的弧形手柄，能够在推进过程中灵活调整前后压力：初切入时前端稍施压，走刀中段保持两端压力均衡，临近出料端则逐渐将压力转移至后端，防止木料端头被劈裂。刨刀的固定依靠楔形压块实现，这种经典的楔紧结构无需额外紧固件即可提供极大的夹紧力，在高频冲击与震动工况下也不会出现刀片松动位移。模型中还原的刀片调节结构，

　　能够通过微调机构精确控制刨刃伸出刨底的长度，日常粗刨时可将伸出量调至0.2至0.5毫米，快速去除较大加工余量；进行精刨或端面修光时，则将伸出量控制在0.1毫米以内，配合更高的刃口研磨角度，可获得近乎镜面的木材表面。在设计思路层面，这款工具的结构充分体现了手动工具的人机工程与力学平衡：金属刨身提供足够的自重，减少操作者需要施加的下压力，木质握持件则兼顾隔热与防滑，避免冬季低温下金属手柄冻手、夏季出汗打滑的问题。整体外形尺寸适配常规木料加工范围，刨身长度足以在短距离走刀中自动修正木料的小幅翘曲，相比短刨更适合进行大平面的找平和长木料的直边修型；其底部宽度经过优化，既不会因过窄导致加工面容易出现倾斜，也不会因过宽增大不必要的推进阻力。

　　安装边界方面，刨刀的装入与拆卸需沿刀槽斜向操作，更换或研磨刀片时，需先松开楔块再将刀片从上方抽出，装配时要保证刀刃与刨底保持平行，否则会出现单侧吃刀过深、刨削面形成台阶的问题。前端木柄通过螺纹与嵌装在刨身内的金属基座连接，长期使用出现磨损后可单独更换，无需整体报废刨身。这类手动工具虽然结构看似简单，但各部件的配合公差要求极高：刨底与刀槽的垂直度、刀片夹持面的平面度、楔块配合面的贴合度，任何一项出现偏差都会直接影响最终加工效果。在现代木工生产中，即便数控开料设备与四面刨已经普及，手推刨依然是木工技师处理装配公差、修复局部缺陷、完成异形面精修的必备工具，其结构设计中蕴含的切削力学与人机协作逻辑，也为各类小型手持电动刨类产品的开发提供了基础参考。
