木工镂铣机可调角度刀具装夹基座

　　这套结构的核心是木工镂铣设备上使用的可调角度刀座，日常在实木开料、板材修边、异形线型铣削工位上承担刀具定位与角度补偿作用。车间里做柜门线型、桌沿倒边、斜向榫槽加工时，固定角度的刀座往往需要反复垫垫片、拆换主轴套，单次换型调机要耗掉十几分钟，这套带角度偏转功能的基座，就是为了压缩这类辅助工时设计的。

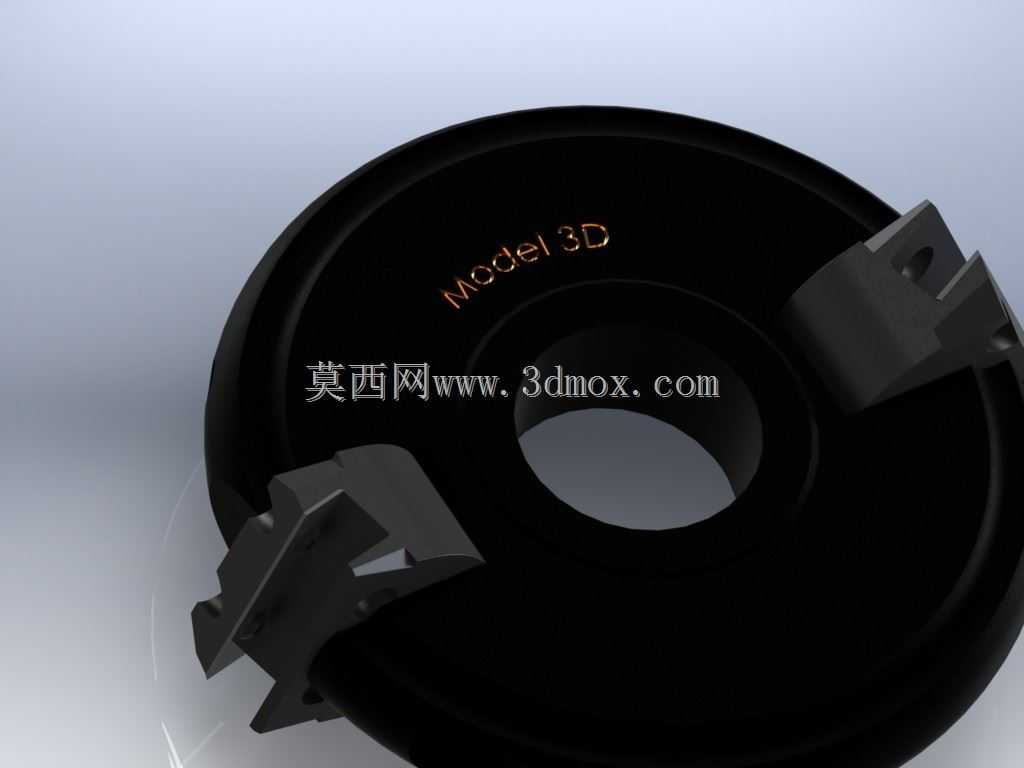

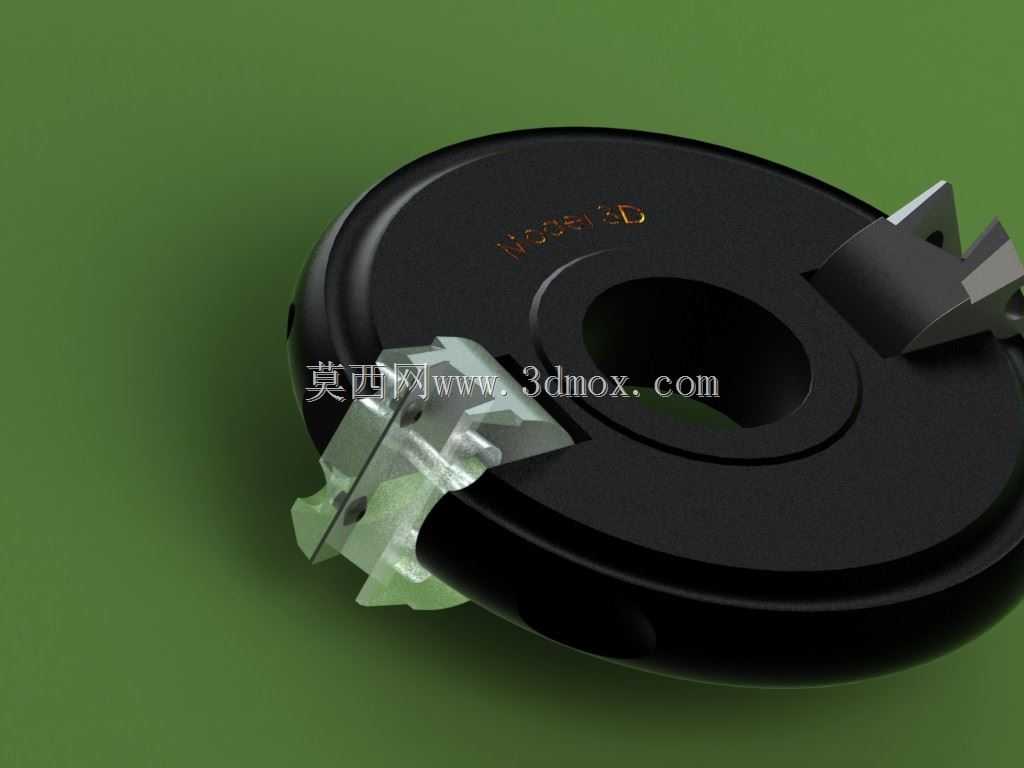

　　从实际使用边界来看，基座主体采用圆盘式布局，中心预留主轴穿过的通孔，孔径匹配常规镂铣机的刀轴直径，圆盘外缘做了加厚环边，既提升基座整体刚性，也为角度锁紧机构预留安装空间。圆盘两侧对称布置两组刀具装夹位，装夹位通过偏转连接座与圆盘主体相连，连接座的回转轴线与圆盘中心孔轴线呈固定夹角，转动连接座即可改变刀片切削刃相对于工件进给方向的角度，角度调整到位后，通过侧向锁紧螺钉把连接座与圆盘基体锁死，避免铣削过程中受切削力冲击出现角度偏移。

　　设计过程中最先要平衡的是转动灵活性与锁紧刚性的矛盾。如果连接座与圆盘的配合间隙过大，重载铣削时刀位会出现振颤，直接在工件表面留下振纹，刀具崩刃的概率也会大幅上升；间隙过小则现场调整角度时卡滞，操作工需要用铜锤敲击才能转动，长期使用会拉伤配合面。建模时配合面的公差带按小间隙滑配设定，配合面长度不小于连接座外径的1.2倍，保证足够的接触刚度，同时在锁紧螺钉的对应位置做了局部沉台，让锁紧力直接作用在配合圆柱面上，不会压偏连接座导致转动轴线歪斜。

　　装夹刀片的位置做了开放式定位槽，槽型匹配常用的硬质合金木工刀片，刀片装入后通过两颗压紧螺钉固定，定位槽的侧面与底面一次加工成型，保证刀片安装后切削刃的跳动量控制在允许范围内。两侧对称装夹的布局，一方面可以在单次走刀中完成双向线型的切削，另一方面刀座旋转时动平衡更好，高转速运转下的振动更小，这对镂铣设备尤其重要——多数木工镂铣的主轴转速在每分钟一万转以上，哪怕很小的不平衡量，长期运转都会加速主轴轴承磨损。

　　从安装适配性来说，圆盘基座的背面设计有止口定位结构，安装时直接卡入设备主轴的法兰位，不需要额外找正，端面分布的沉头孔对应设备的安装螺栓孔位，孔位按通用镂铣机的安装孔距设计，能直接替换同规格的固定式刀座，不需要对设备做任何改造。基座的整体外径控制在常用刀座的尺寸范围内，不会因为增加可调结构而超出设备的安全护罩边界，更换后原有防护装置可以正常使用。

　　实际选型时需要注意，这套刀座的可调角度范围覆盖了木工线型加工常用的倾角区间，常规的45度以内斜角切削都能满足，不需要额外定制特殊角度的刀体。基座主体选用钢材经热处理提升硬度，配合面做磨削加工，长期使用磨损后可以通过修磨配合面恢复精度，连接座与刀片槽的结构也具备可修复性，不用因为局部磨损就更换整个刀座。

　　建模过程中所有运动部件都做了干涉检查，当连接座转动到两个极限角度时，刀片、压紧螺钉与圆盘基体、设备护罩之间都预留了足够的安全间隙，不会出现运动干涉。受力分析时重点校核了锁紧位置的剪切强度，按木工铣削最大切削力的1.5倍施加负载，锁紧螺钉与连接座的应力都远低于材料许用值，能满足连续三班制生产的使用需求。

　　在实木家具生产线的批量加工场景中，这类可调刀座的优势尤其明显。加工不同弧度的桌沿线型时，只需要松开锁紧螺钉，把刀具转到工艺要求的角度再锁紧，整个调整过程不超过两分钟，相比传统垫垫片、换刀套的方式，调机效率提升非常明显。而且角度调整的重复精度更高，同一批次工件的线型一致性更好，不会因为每次垫片堆叠的厚度差异导致工件尺寸出现偏差。

　　针对木屑排泄的问题，圆盘基体的表面做了平滑过渡设计，没有容易积屑的死角，铣削过程中飞出的木屑会顺着圆盘的旋转气流直接排出，不会堆积在角度调节的缝隙里。连接座的配合缝隙处预留了微小的排屑通道，即使有少量细木屑进入，也会在转动过程中被挤出，不会出现木屑卡死导致无法调角的问题。日常维护只需要定期拆开连接座，清理配合面的木屑与树脂残留，涂抹少量润滑脂即可，维护流程非常简单，车间的普通设备维护人员就能完成，不需要专业厂家上门服务。
