斜槽式口径检测传感装置结构设计

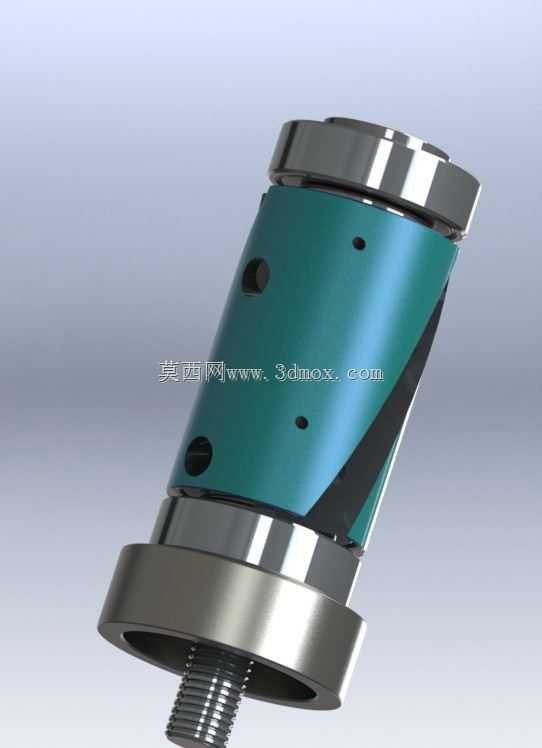

　　在精密机械加工与自动化装配产线中，口径类尺寸的在线检测长期依赖人工塞规或离线抽检，既无法匹配高速节拍，也容易因人工读数偏差造成批量不合格件流入下道工序。这款斜槽式口径检测传感装置，正是针对中小规格轴套、管接头、阀芯孔等零件的内径或口径快速判定需求开发的机械式传感结构，整体采用立式同轴布局，主体为圆柱式外壳，侧面开设斜向导槽并引出操作拨杆，底部设置外螺纹连接段，顶部与底部分别配置限位端盖与定位轴肩，可直接嵌入自动化检测工位的安装基板，也可作为台式检具的核心检测单元独立使用。

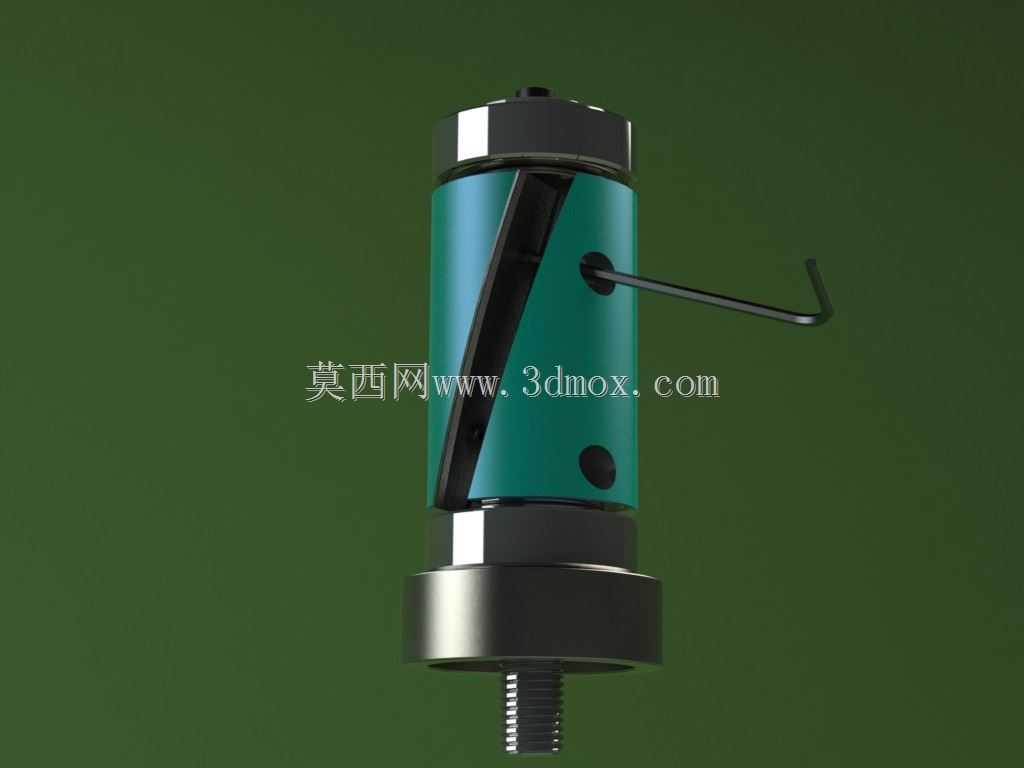

　　从实际工况出发，该装置的核心功能是将被测口径的尺寸偏差转化为内部测头的轴向位移，再通过内置传感元件输出通断或模拟量信号，无需复杂的光学校准即可完成尺寸合格性判定。侧面斜槽并非单纯的减重或装饰结构，其倾斜角度经过力学匹配：拨杆在斜槽内滑动时，可将手动或气缸驱动的直线摆动转化为内部芯轴的升降动作，带动测头收缩或张开，既方便被测零件快速取放，也能在检测位提供稳定的预紧力，避免测头与孔壁刚性撞击。斜槽两端的圆弧过渡经过细化处理，可减少拨杆长期往复运动的磨损，侧面预留的两个沉孔用于安装行程触发元件，能够精准反馈测头的张开与收缩状态，便于与产线PLC进行信号交互。

　　结构设计上，装置上下端盖与主体筒体采用台阶定位配合，保证整体同轴度控制在合理范围内，避免因装配偏心导致测头偏移而产生系统误差。底部外螺纹段搭配锁紧螺母即可完成在安装板上的固定，螺纹规格与伸出长度适配常见的检测工装基板厚度，安装时无需额外设计复杂转接法兰；顶部端盖主要承担内部芯轴的上限位与防尘作用，可阻挡加工现场的切削液、粉尘进入筒体内部，延长内部弹性元件与传感部件的使用寿命。主体筒体表面做了防锈与耐磨处理，能够适应机加工车间的多油、多屑环境，拨杆采用弯折式结构，既可以手动操作，也能够配套小型直线气缸或拨叉实现自动驱动，适配半自动与全自动两类检测场景。

　　在安装边界方面，装置整体外圆直径控制在较小范围，占用工位空间少，相邻检测单元的中心距可压缩至紧凑尺寸，便于在多工位回转台或直线检测线上并排布置多个不同规格的检测头，实现多口径同步检测。底部螺纹段以下的测头伸出长度根据被测零件的定位高度确定，安装时需保证测头进入被测孔的深度不小于口径测量所需的最小导向长度，同时避免测头下端与零件定位面发生干涉。侧面拨杆的运动行程需与斜槽长度匹配，驱动端预留的动力接口可连接标准气缸，气缸推力不宜过大，只需克服内部复位弹簧力即可，防止推力过大造成斜槽与拨杆异常磨损。

　　该装置尤其适用于批量零件的口径100%全检场景，例如液压阀块油口、气动接头内孔、轴承座安装孔、汽车零部件定位孔等尺寸的快速判定。相比纯人工检测，它能够将尺寸判定结果转化为标准电信号，直接接入设备的剔除机构，当被测口径超出设定公差范围时，传感单元输出异常信号，设备即可自动将不合格件分流至不良品通道。在结构细节处理上，内部芯轴与测头采用模块化连接方式，当被测口径规格发生变化时，只需更换对应规格的测头并重新校准触发位置，无需更换整个传感装置，能够快速切换产线生产品种，减少工装换型等待时间。

　　从建模与结构评审角度看，该装置的各零件特征均具备良好的加工工艺性：筒体斜槽可通过三轴铣床一次装夹完成加工，上下端盖采用常规车削工序即可成型，拨杆与内部销轴均为标准回转类零件，无复杂曲面或难加工特征，整体制造成本可控。装配关系上，运动部件之间预留了合理的配合间隙，既保证芯轴升降顺畅，又不会因间隙过大造成径向晃动；复位弹簧的选型兼顾了检测复位速度与测头接触压力，避免压力过大划伤被测零件内孔表面。在长期使用过程中，只需定期对斜槽与拨杆配合处、芯轴滑动面进行清洁与润滑，即可维持检测精度的稳定性，日常维护工作量极低。
