透明橡胶效果滚轴塑料轮结构设计

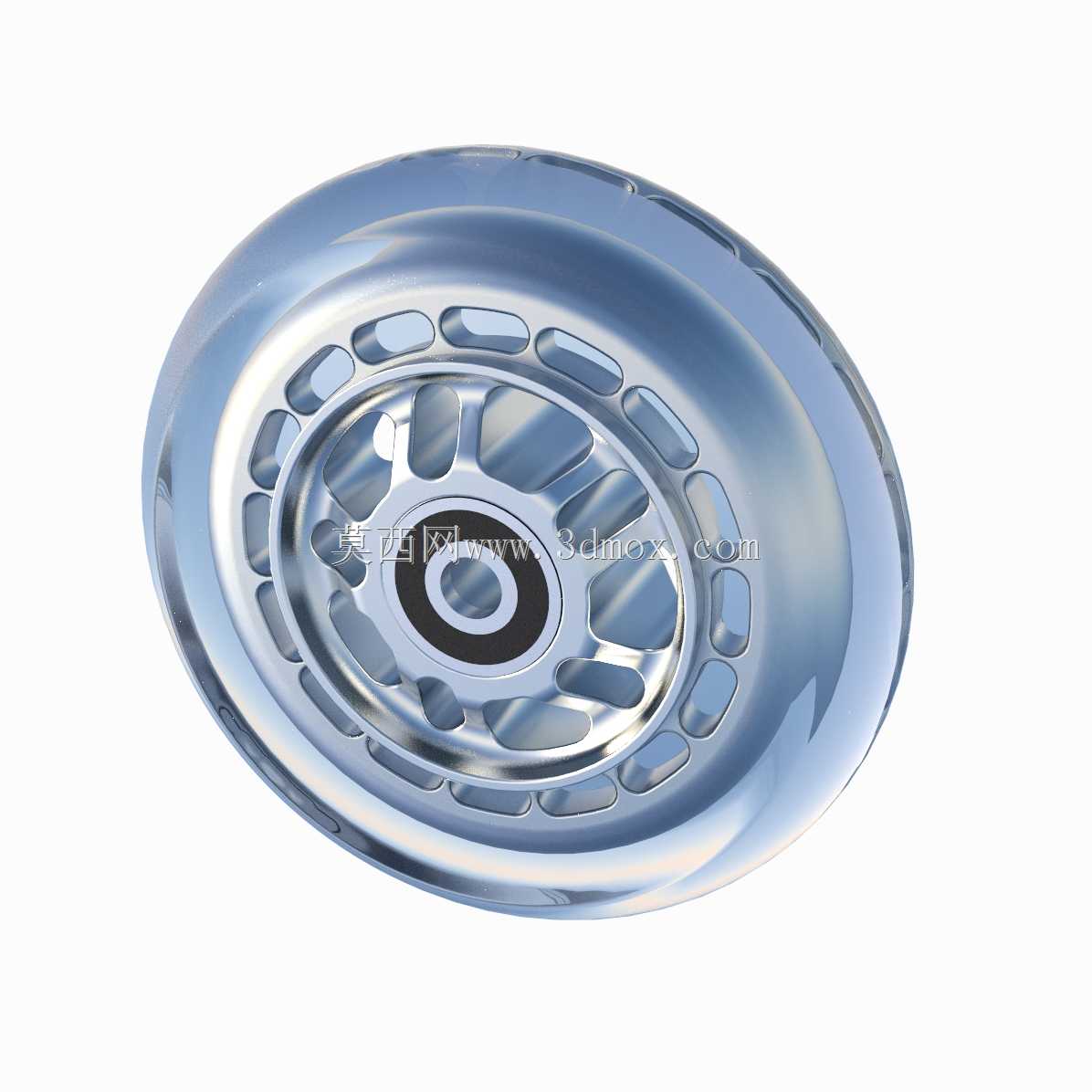

　　该滚轴塑料轮的结构设计围绕轻载输送、导向支撑场景展开，轮体采用镂空辐条式构型，在保证轮体径向承载刚度的前提下，大幅削减了实体材料占比，既降低了自身转动惯量，也适配轻量化装配的需求。轮面的透明橡胶效果并非单纯外观处理，其对应的工程逻辑是在硬质塑料轮基体外覆薄层弹性体，以此获得适度的接触摩擦力，同时避免硬质轮面直接刮伤输送件表面，这类结构常见于电子组装线的轻型输送带、文档分拣设备的走纸轮组，以及小型检测仪器的工件导向工位。

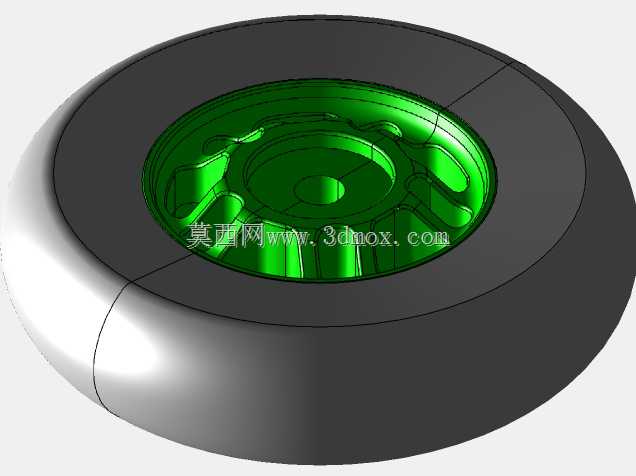

　　从设计思路来看，轮体中心的安装孔与同轴定位台阶是整个零件的装配基准，建模时优先以回转轴线为骨架搭建中心轮毂，再沿周向阵列排布镂空辐条，每一处辐条与轮辋的交接位置都做了圆弧过渡，目的是消解注塑成型时的应力集中，防止轮体在长期交变载荷下出现辐条根部开裂。轮辋外缘预留的包覆层厚度经过匹配，过薄会导致弹性体受压后形变量不足，起不到缓冲增摩作用；过厚则会让轮体转动时出现径向圆跳动超差，影响输送定位精度。

　　实际选型应用中，这类塑料轮的安装边界需要重点核对中心轴径与轮毂轴向宽度，中心孔的公差配合通常选用间隙较小的过渡配合，保证轮体与转轴同步转动的同时，不会出现装配卡滞。轮体的外径尺寸决定了单周转动的送进行程，在输送步进精度要求较高的工位，需要结合驱动轮的减速比核算轮体外径公差，避免因轮径偏差累积造成送料距离误差。轮体两侧的端面没有突出的挡边结构，说明其适配的是平面导向或宽幅输送带的支撑场景，若用于轨道导向，则需要额外加装限位挡圈来约束轴向窜动。

　　从受力特性分析，镂空辐条的排布方向兼顾了径向承载与周向传动的需求，辐条沿周向均匀分布，让轮体在承受径向压力时载荷能均匀分散到每根辐条上，不会出现局部应力过载。轮体中心的轴承安装位预留了标准轴承的装配空间，实际使用时可压入微型深沟球轴承，将轮体与固定轴之间的滑动摩擦转换为滚动摩擦，进一步降低转动阻力，尤其适合长时间连续运转的轻型输送工位。

　　在结构细节处理上，轮辋内圈与辐条的连接位置做了等壁厚设计，这是注塑件设计的关键要点，若壁厚不均，塑胶冷却收缩时会在表面产生缩痕，既影响外观精度，也会让轮体的动平衡性能下降。透明橡胶包覆层与塑料基体的结合面设计有周向凹槽，能够增强两种材料的结合力，避免轮体高速转动时包覆层出现脱层、打滑的问题。这类轮体不适合大载荷的冲击工况，其承载上限由塑料轮毂的屈服强度与辐条的抗弯折性能决定，在仓储轻型料架的导向轮、自助终端的走纸机构、小型自动化设备的工件移送轮组中应用最为广泛。建模过程中回转特征与阵列特征的参数化关联，也方便后续根据不同的安装空间调整轮体直径、辐条数量与中心孔尺寸，快速衍生出适配不同工位的系列化轮件。
